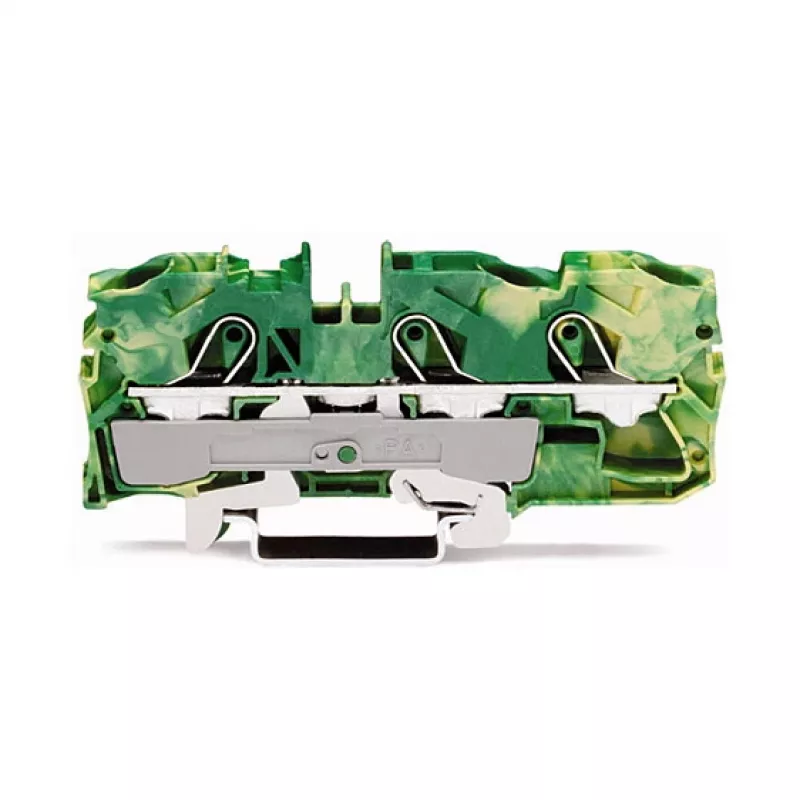

WAGO 2010-1307 TOPJOB S 3-vadu caurplūdes spaiļu bloks, 10 mm platums, 89 mm augstums, 36,9 mm dziļums, pelēks, 0,5-16 mm², 1000 V, 76 A

WAGO 2010-1307 ir augstas kvalitātes caurplūdes spaiļu bloks no TOPJOB S sērijas, kas paredzēts uzticamiem un bezapkopes elektriskiem savienojumiem. Ar kompaktu 10 mm platumu tas ir ideāli piemērots vietu taupošai uzstādīšanai uz DIN sliedēm. Push-in CAGE CLAMP® savienojuma tehnoloģija nodrošina ātru un drošu vadu pievienošanu bez instrumentiem, pielāgojot cietus, dzīslu un smalkdzīslu vadītājus no 0,5 līdz 16 mm² (20 līdz 6 AWG). Nominālais spriegums 1000 V (IEC) un strāva 76 A (IEC) padara šo spaiļu bloku piemērotu prasīgiem rūpnieciskiem lietojumiem.

Priekšrocības

Bezinstrumentu push-in savienojums ietaupa uzstādīšanas laiku un samazina darbaspēka izmaksas. Kompaktais 10 mm platums ļauj veikt blīvu vadu izvietojumu, optimizējot skapja telpu. Vibrācijas izturīgi un bezapkopes savienojumi nodrošina ilgtermiņa uzticamību. Pelēkais poliamīda korpuss ar UL94 V-0 degamības klasi nodrošina izcilu ugunsdrošību.

Piemērots

• Rūpnieciskiem vadības paneļiem un sadales iekārtām
• Ēku automatizācijas un apgaismojuma sistēmām
• Enerģijas sadalei un sadales kārbām
• Mašīnbūvei un rūpnīcu inženierijai

Galvenās specifikācijas

• Sērija: TOPJOB S
• Savienojuma tehnoloģija: Push-in CAGE CLAMP®
• Vadu skaits: 3
• Potenciālu skaits: 1
• Nominālais šķērsgriezums (ciets): 0,5 - 16 mm² (20 - 6 AWG)
• Nominālais šķērsgriezums (dzīslu): 0,5 - 16 mm² (20 - 6 AWG)
• Nominālais šķērsgriezums (smalkdzīslu): 0,5 - 10 mm² (20 - 8 AWG)
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 76 A
• Nominālais spriegums (UL): 600 V
• Nominālā strāva (UL): 65 A
• Montāžas veids: DIN sliede (TS 35)
• Krāsa: Pelēka
• Izolācijas materiāls: Poliamīds (PA 66)
• Degamības klase: UL94 V-0
• Piesārņojuma pakāpe: 3
• Noņemšanas garums: 18 - 20 mm
• Darba temperatūra: -35 °C līdz +85 °C

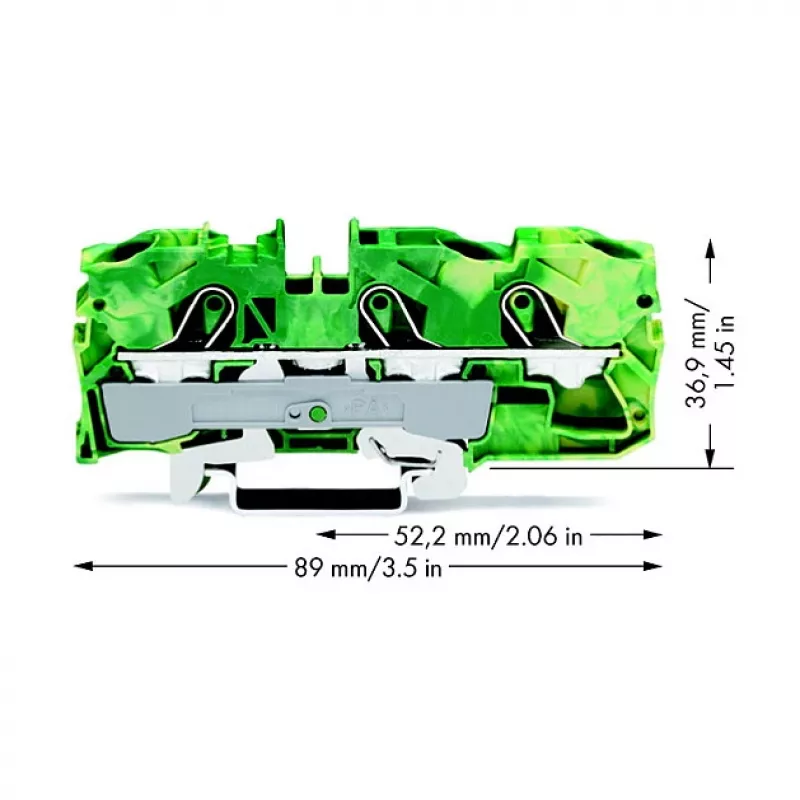

• Platums: 10 mm
• Augstums: 89 mm
• Dziļums: 36,9 mm

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet kopā ar WAGO marķēšanas sloksnēm un piederumiem. Nodrošiniet pareizu noņemšanas garumu (18-20 mm) uzticamiem savienojumiem. Piemērots lietošanai tikai ar vara vadītājiem.
