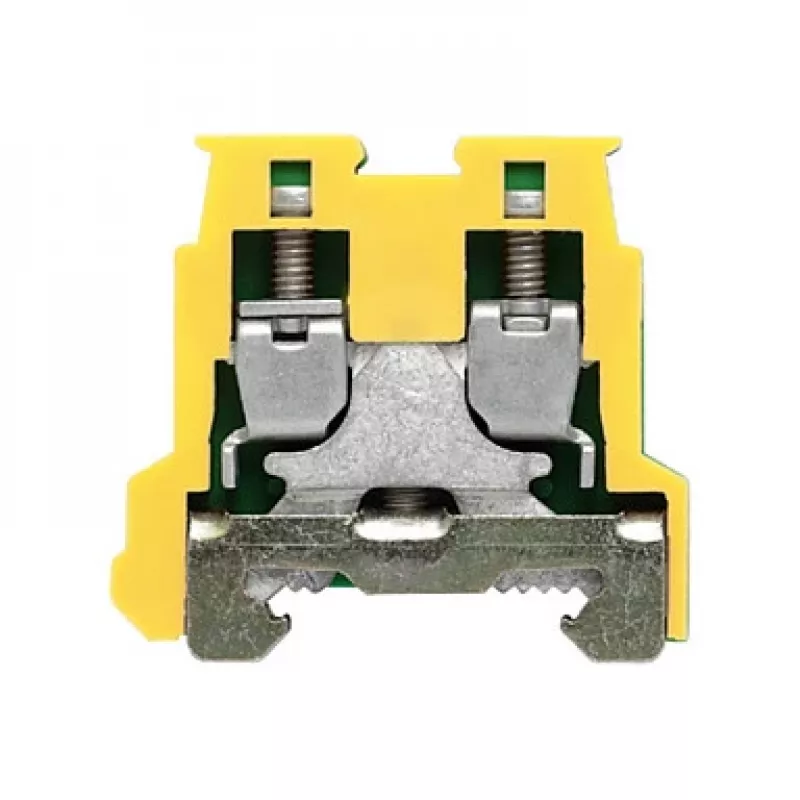

Weidmüller Aizsargzemējuma spaiļu bloks AKE 2.5, zaļš/dzeltens, 2,5 mm², skrūvju savienojums

Weidmüller AKE 2.5 aizsargzemējuma (PE) spaiļu bloks ir augstas kvalitātes komponents, kas paredzēts uzticamiem zemējuma savienojumiem rūpnieciskajās elektroinstalācijās. Ar nominālo šķērsgriezumu 2,5 mm² un skrūvju savienojuma tehnoloģiju tas nodrošina drošu un izturīgu vadu pieslēgšanu. Zaļā/dzeltenā krāsu kodējums skaidri norāda, ka tas ir aizsargzemējuma spailis, uzlabojot drošību un atbilstību normām.

Priekšrocības

Šis spaiļu bloks piedāvā izturīgu konstrukciju ar Wemid (PA 66) izolācijas materiālu, nodrošinot lielisku termisko un mehānisko izturību. Tas atbalsta plašu darba temperatūras diapazonu no -50 °C līdz +120 °C, padarot to piemērotu prasīgām vidēm. Skrūvju savienojums ļauj viegli un uzticami pieslēgt vadus, ar pievilkšanas griezes momenta diapazonu 0,4 - 0,8 Nm. Tā kompaktais dizains ietaupa vietu uz DIN sliedes TS 35, un divi savienojumi ļauj vienkārši veikt ķēdes savienojumu vai vairāku vadu pieslēgšanu.

Piemērots

• Rūpnieciskajiem vadības paneļiem un sadales iekārtām
• Ēku automatizācijas sistēmām
• Enerģijas sadales un zemējuma lietojumiem
• Mašīnu un iekārtu inženierijai

Galvenās specifikācijas

• Spaiļu bloka tips: Aizsargzemējums (PE)
• Savienojuma tehnoloģija: Skrūvju savienojums
• Nominālais šķērsgriezums: 2,5 mm²
• Cietā vada izmērs: 0,5 - 4 mm² (AWG 20 - 12)
• Elastīgā vada izmērs: 0,5 - 2,5 mm² (AWG 20 - 14)
• Montāžas veids: DIN sliede TS 35
• Krāsa: Zaļš/dzeltens
• Savienojumu skaits: 2
• Izolācijas materiāls: Wemid (PA 66)
• Darba temperatūra: -50 °C līdz +120 °C
• Noņemšanas garums: 10 mm
• Skrūvgrieža izmērs: 0,6 x 3,5 mm
• Pievilkšanas griezes moments: 0,4 - 0,8 Nm
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Piesārņojuma pakāpe: 3
• Apstiprinājumi: cULus, VDE, EAC, KEMA-KEUR
• Potenciālu skaits: 1 (Zeme)
• Augstums uz TS 35x7,5 DIN sliedes: 47 mm

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet piemērotu skrūvgriezi (0,6 x 3,5 mm) un ievērojiet pareizu pievilkšanas griezes momentu. Šis spaiļu bloks ir ideāli piemērots uzticama zemējuma savienojuma izveidei jūsu elektrosistēmā. Vienmēr ievērojiet vietējos elektriskos kodeksus un standartus.
