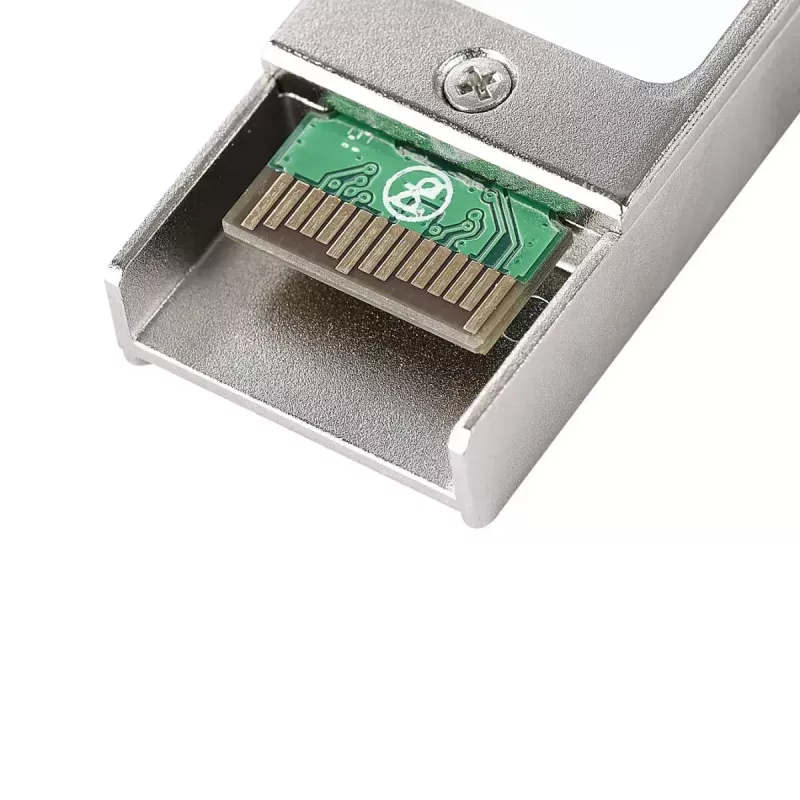

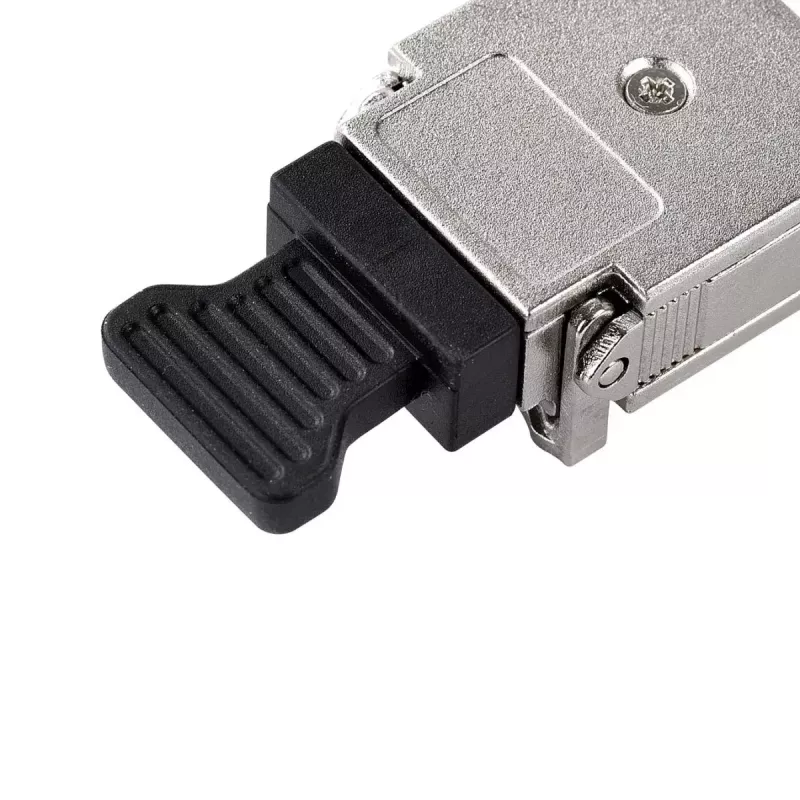

XFP raidītāja modulis BlueOptics 9062096-BO 850 nm 300 m

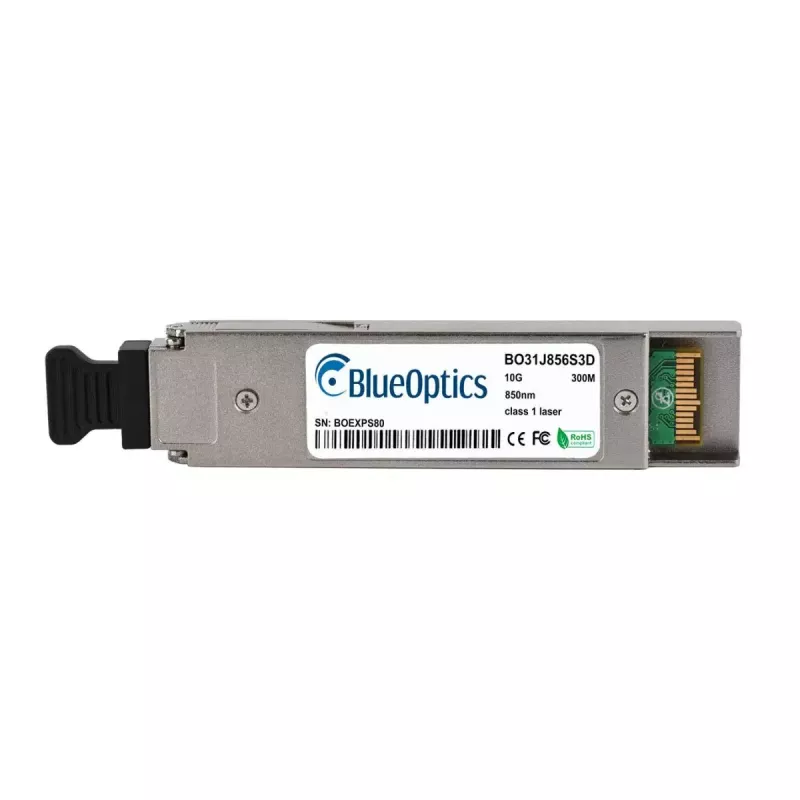

BlueOptics 9062096-BO XFP raidītāja modulis ir 10GBASE-SR optiskais interfeiss, kas paredzēts daudzmodu optiskās šķiedras līnijām. Tas darbojas ar 850 nm viļņa garumu, atbalsta pārraides attālumus līdz 300 m un izmanto LC duplekso optiskās šķiedras savienotāju. Modulis atbilst MSA standartam un ir paredzēts lietošanai tīkla iekārtās, kas pieņem XFP optiku. Tas tiek piedāvāts kompaktā pelēkā korpusā un sver aptuveni 20 g.

Priekšrocības

Šis XFP raidītājs nodrošina atbilstību nozares MSA standartiem attiecībā uz mehānisko un elektrisko savietojamību, atvieglojot saderīgu 10GBASE-SR portu nomaiņu vai jaunināšanu. Tas atbalsta divvirzienu optisko pārraidi pa daudzmodu optisko šķiedru ar LC duplekso savienotāju un nodrošina digitālo diagnostisko uzraudzību (DDM/DOM), ja to atbalsta resursdatora ierīce. Modulis ir izstrādāts un pārbaudīts saderībai ar plašu tīkla aparatūras klāstu un izmanto komponentus, kas izvēlēti ilgam darbības mūžam un stabilai veiktspējai.

Piemērots

• Īsa attāluma 10 Gigabit Ethernet savienojumiem pa daudzmodu optisko šķiedru
• Datu centru augšupsaitēm un slēdžu-savienotāju savienojumiem universitātes pilsētiņas vai ēku tīklos
• Optiskās šķiedras kanālu un SDH/SONET lietojumiem līdz 10 Gbit/s, kur tiek atbalstīts XFP

Galvenās specifikācijas

• Formas faktors: XFP optiskais raidītājs
• Viļņa garums: 850 nm (uz VCSEL balstīta daudzmodu darbība)
• Maksimālais sasniedzamais attālums: līdz 300 m pa daudzmodu optisko šķiedru (atkarībā no OM3/OM4)
• Savienotājs: LC dupleksais
• Datu pārraides ātrums: līdz 10 Gbit/s
• Digitālā diagnostika: DDM/DOM atbalsts (nepieciešams resursdatora atbalsts)
• Krāsa: pelēka; svars: aptuveni 0,02 kg

Lietošanas instrukcija

Ievietojiet BlueOptics XFP moduli saderīga slēdža, maršrutētāja, atmiņas masīva vai citas tīkla ierīces XFP slotā, kamēr ierīce ir ieslēgta saskaņā ar pārdevēja uzstādīšanas norādījumiem. Savienojiet LC duplekso daudzmodu optiskās šķiedras ielāpu kabeli starp moduli un attālo raidītāju vai ielāpu paneli, nodrošinot pareizu polaritāti. Ja resursdators atbalsta digitālo diagnostiku, pārbaudiet savienojuma statusu un uzraugiet parametrus, piemēram, barošanas spriegumu, raidīšanas/saņemšanas jaudu un temperatūru, izmantojot pārvaldības saskarni.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet daudzmodu optisko šķiedru, kas paredzēta īsa attāluma 10G darbībai (OM3 vai OM4), nodrošiniet tīrus LC savienotājus un pārliecinieties, ka tīkla ierīces programmaparatūra atbalsta trešo pušu XFP raidītājus un DDM/DOM funkcijas. Pārbaudiet savienojumu pēc uzstādīšanas un apsveriet iespēju pieprasīt paraugu vai veikt saderības pārbaudes, ja ieviešat neviendabīgā aparatūras vidē.
