Zemējuma spaile EFB Elektronik K3930V2N zaļa dzeltena varš tērauds

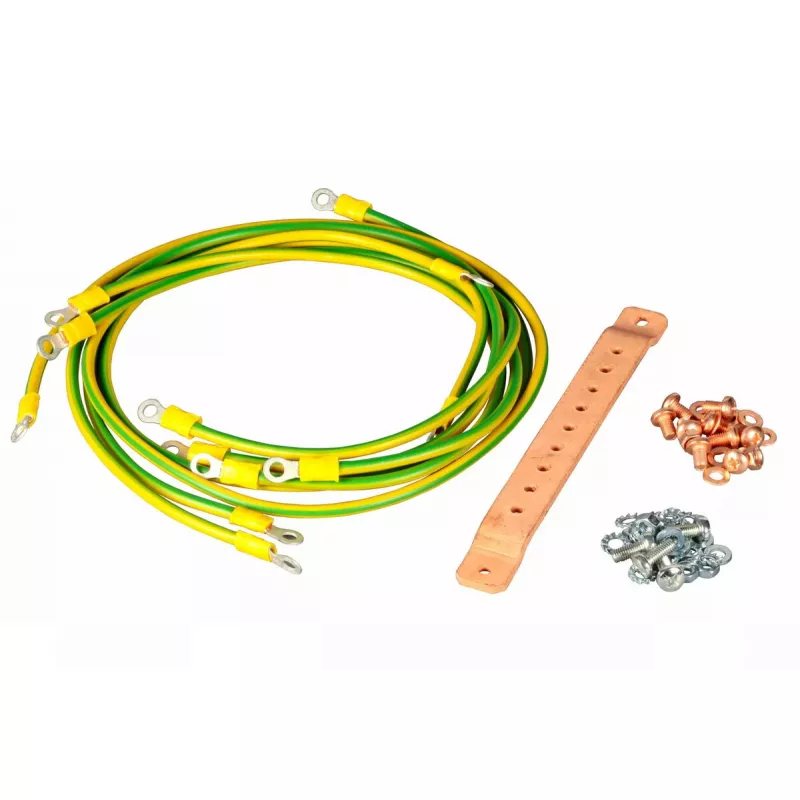

Zemējuma spaile EFB Elektronik K3930V2N zaļa dzeltena varš tērauds ir paredzētas montāžai 19" sienas korpusos, lai nodrošinātu uzticamu zemējuma punktu elektroinstalācijām. Komplektā ietilpst ar varu pārklāta tērauda zemējuma sliede ar stiprinājumiem un vairāki zemējuma kabeļi zaļi dzeltenā izolācijā standartizētai identifikācijai.

Priekšrocības

Komplektā ir zemējuma sliede ar deviņiem pieslēguma punktiem, skrūves ar paplāksnēm katram savienojumam, M5 uzgriežņi un vairāki iepriekš sagriezti zemējuma kabeļi, kas vienkāršo uzstādīšanu sienas 19" korpusos. Vara pārklājums uz tērauda sliedes uzlabo vadītspēju un izturību pret koroziju, savukārt zaļi dzeltenie izolētie kabeļi atbilst izplatītajiem krāsu kodēšanas standartiem aizsargzemējuma vadiem.

Piemērots

• Montāžai 19" sienas korpusos un mazos elektriskajos sadales skapjos
• Kopēja zemējuma punkta izveidei iekārtu statīviem
• Rūpnieciskām un komerciālām elektroinstalācijām, kur nepieciešams speciāls aizsargzemējuma (PE) pieslēgums

Galvenās specifikācijas

• Pieslēguma punkti: 9
• Kabeļi: 6 zemējuma kabeļi H07V-K, 1 kabelis 6 mm² zaļš/dzeltens ar M5 gredzenveida uzgaļiem abos galos
• Kabeļu garumi: 2 × 390 mm, 2 × 580 mm, 1 × 670 mm, 1 × 800 mm
• Stiprinājumi: 9 × skrūves ar paplāksnēm, 2 × M5 uzgriežņi
• Materiāls: tērauds (ar vara pārklājumu)
• Montāža: 19" sienas korpusiem

Lietošana

Nostipriniet ar varu pārklāto zemējuma sliedi 19" sienas korpusā tam paredzētajā montāžas vietā. Piestipriniet zemējuma sliedi ar komplektā iekļautajām skrūvēm un M5 uzgriežņiem. Pievienojiet aizsargzemējuma vadus pie sliedes, izmantojot komplektā esošos gredzenveida kabeļu uzgaļus, un cieši pievelciet katru savienojumu. Izmantojiet iekļautos zaļi dzeltenos H07V-K kabeļus kā iekšējās zemējuma saites, kur nepieciešams, un pievienojiet 6 mm² kabeli galvenajam aizsargzemējuma punktam.

Ieteikumi

Pārbaudiet vietējos elektriskos noteikumus un pārliecinieties, ka visi savienojumi tiek veikti, kad strāva ir atslēgta. Pievelciet stiprinājumus atbilstoši ražotāja vai projektā norādītajām griezes momenta vērtībām un pēc uzstādīšanas veiciet nepārtrauktības un zemējuma pretestības pārbaudes.
