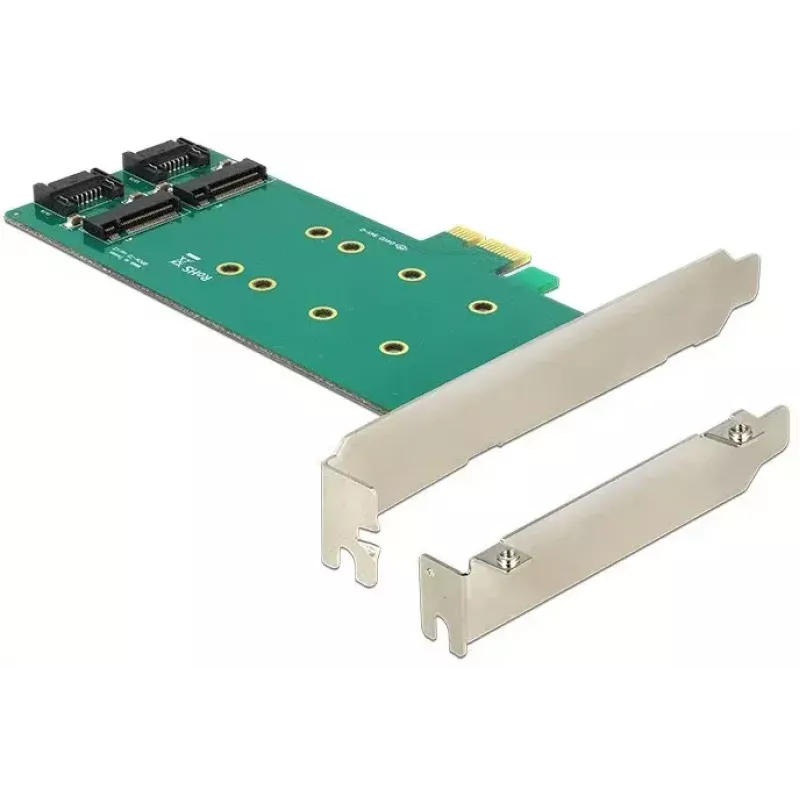

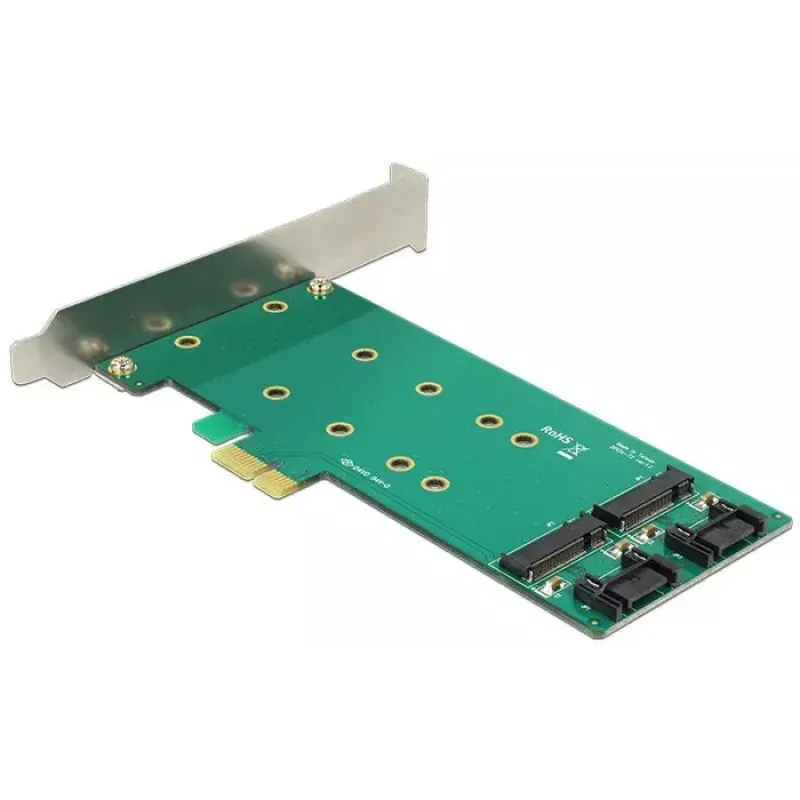

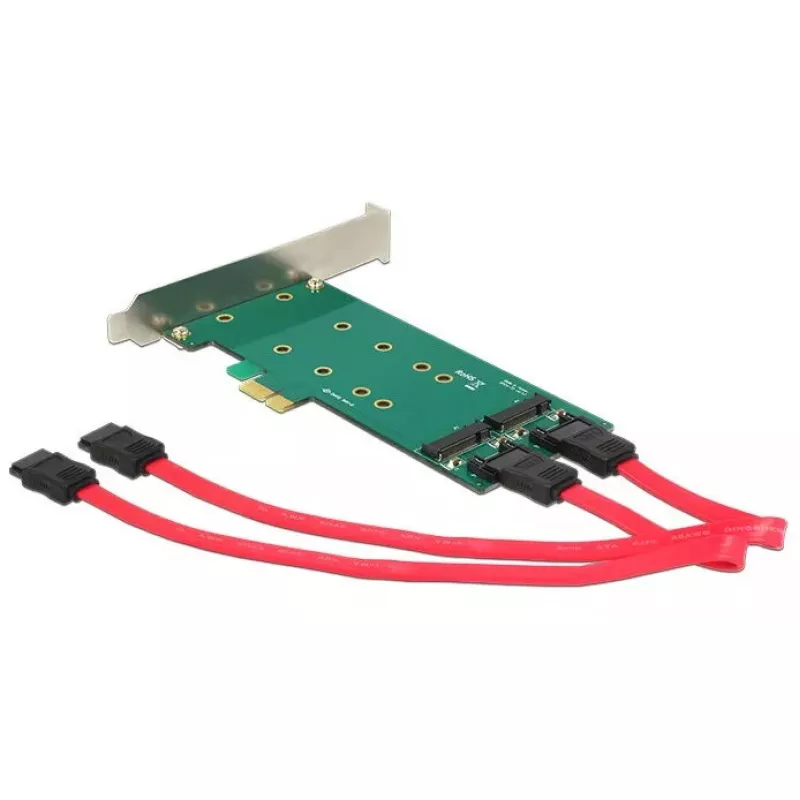

Adapter DeLOCK 2x 67-pin M.2 key B - 2x SATA 7-pin

Šis Delock PCI Express adapteris nodrošina divus M.2 slotus (Key B, 67-pin) uz vienas kartes, ļaujot uzstādīt divus M.2 SATA moduļus izmēros 22110, 2280, 2260, 2242 un 2230. Karte savieno M.2 moduļus ar mātesplati, izmantojot komplektā iekļautos SATA 7-pin kabeļus, un atbalsta SATA III pārsūtīšanas ātrumu līdz 6 Gbit/s. Zema profila formas faktors padara adapteri piemērotu kompaktiem datoru komplektiem, un tas ir saderīgs ar Windows 10 un Windows 7.

Priekšrocības

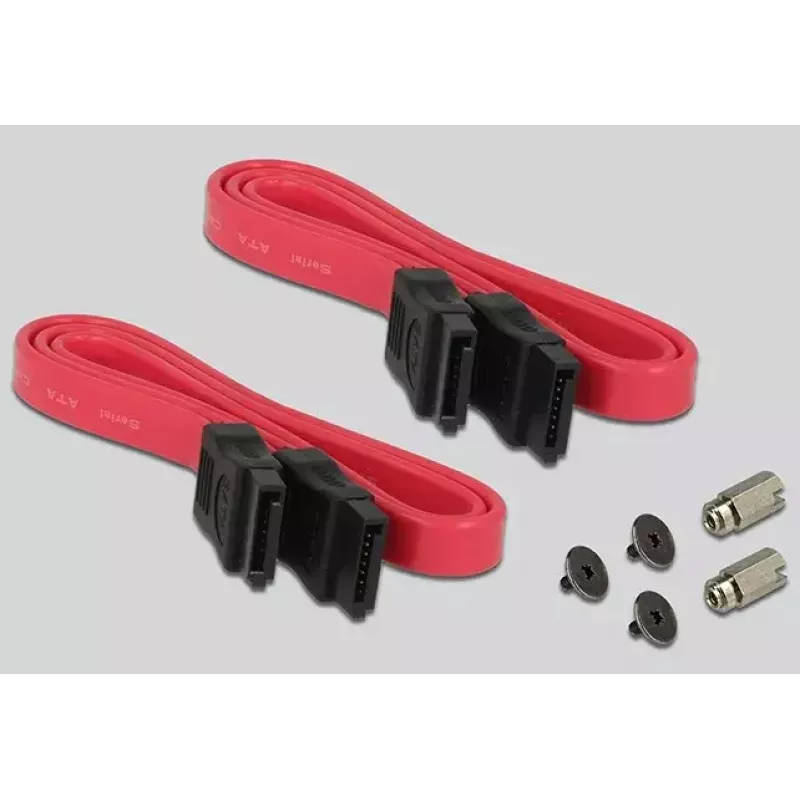

Adapteris ļauj pievienot divus iekšējos SATA M.2 diskus, izmantojot vienu PCIe slotu, komplektā ietilpst SATA kabeļi tūlītējai uzstādīšanai, un tas atbalsta standarta 6 Gbit/s SATA III ātrumu. Tā zema profila dizains iederas mazākos korpusos, un karte ir saderīga ar izplatītām Windows sistēmām.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet adapteri pieejamā PCIe slotā uz mātesplates. Ievietojiet līdz diviem M.2 SATA moduļiem M.2 Key B ligzdās un nostipriniet tos atbilstoši to garumam. Savienojiet katru M.2 moduli ar mātesplates SATA portiem, izmantojot piegādātos SATA 7-pin kabeļus. Ieslēdziet sistēmu un konfigurējiet diskus BIOS/UEFI vai operētājsistēmā, lai inicializētu un formatētu tos pēc nepieciešamības.

Ieteikumi

Pirms uzstādīšanas pārliecinieties, ka mātesplatē ir pieejami SATA porti un barošanas savienotāji; pārbaudiet BIOS/UEFI iestatījumus SATA kontrollera redzamībai. Izmantojiet piegādātos SATA kabeļus (maksimālais garums 0,5 m) un nepagariniet tos, lai saglabātu signāla integritāti.
