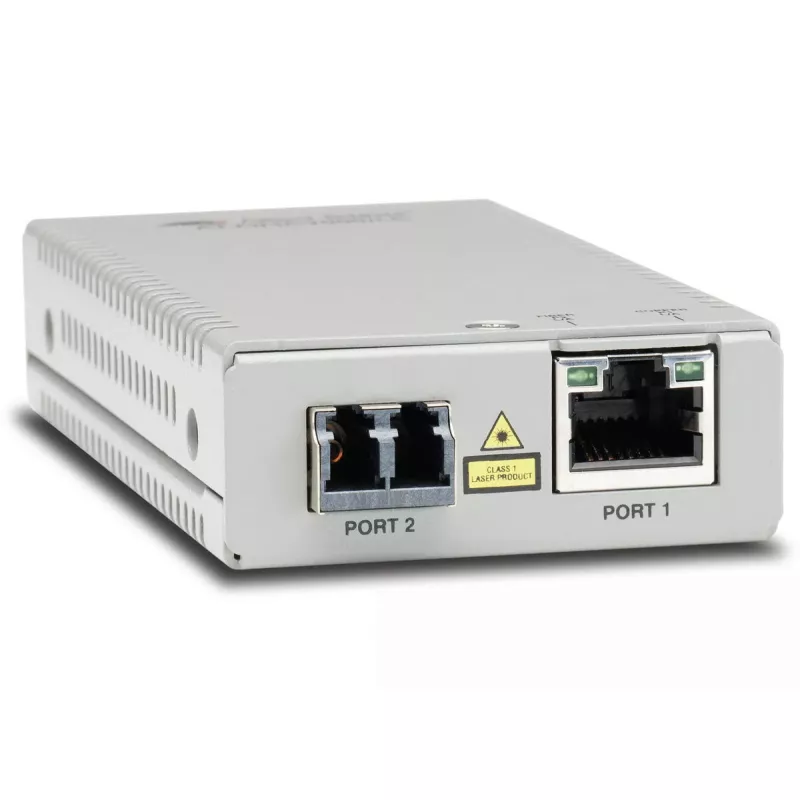

Allied Telesis AT-MMC2000/LC-960 tīkla mediju pārveidotājs 1000 Mbit/s 1310 nm Daudzmodu Pelēks

Allied Telesis AT-MMC2000/LC-960 ir kompakts Gigabit Ethernet uz šķiedru mini mediju un ātruma pārveidotājs, kas atbalsta 10/100/1000T uz 1000SX pārveidošanu. Paredzēts daudzmodu šķiedrai ar LC savienotāju, tas nodrošina līdz 2000 m maksimālo pārraides attālumu un darbojas ar 12 V ieeju un tipisku enerģijas patēriņu 1,7 W. Ierīce ietver LED indikatorus aktivitātei un savienojuma statusam, un tā ir saderīga ar MMCR18 statīva stiprinājuma šasiju.

Priekšrocības

AT-MMC2000/LC-960 apvieno pilnu Gigabit Ethernet atbalstu ar nelielu izmēru, ļaujot izvietot vietās, kur telpa ir ierobežota, vienlaikus patērējot maz enerģijas. Tas atbalsta VLAN saderīgus garus pakešu datus (IEEE 802.1Q), ietver Smart MissingLink uzraudzību un Smart Link Restoration automātiskai atjaunošanai pēc savienojuma pārtraukumiem, kā arī piedāvā ātrās saites testa funkciju, lai palīdzētu izolēt porta vai kabeļa kļūmes. Pārveidotāja LC daudzmodu šķiedras interfeiss un RJ-45 vara ports nodrošina vienkāršu integrāciju esošajos vara un šķiedras segmentos.

Piemērots

• Ethernet tīklu paplašināšanai pa daudzmodu šķiedras savienojumiem līdz 2000 m
• Gigabit vara slēdžu vai serveru savienošanai ar šķiedras mugurkaulu
• Izvietojumiem, kuros nepieciešama zema enerģijas patēriņa, kompakta mediju pārveidošana
• Vidēm, kurās izmanto VLAN spējīgus mugurkaula slēdžus un garus pakešu datus

Galvenās specifikācijas

• Modelis: Allied Telesis AT-MMC2000/LC-960
• Datu pārraides ātrums: līdz 1000 Mbit/s (10/100/1000T uz 1000SX)
• Ethernet porti: 1 × RJ-45 (10/100/1000Base-T)
• Šķiedras porti: LC daudzmodu (1000Base-SX)
• Maksimālais pārraides attālums: 2000 m (daudzmodu, kā norādīts)
• Viļņa garums: 1310 nm
• Enerģija: 12 V ieeja, tipisks enerģijas patēriņš 1,7 W
• Indikatori: aktivitātes un savienojuma LED
• Krāsa: Pelēks

Kā lietot

Uzstādiet AT-MMC2000/LC-960 kā atsevišķu ierīci vai MMCR18 šasijā. Pievienojiet RJ-45 vara kabeli 10/100/1000Base-T portam un daudzmodu LC šķiedru 1000Base-SX portam. Pievienojiet 12 V barošanas avotu un pārbaudiet LED indikatorus savienojumam un aktivitātei, lai apstiprinātu pareizu savienojumu. Ja nepieciešams, izmantojiet saites testa funkciju no ierīces, lai diagnosticētu porta un gala ierīces savienojamību.

Ieteikumi

Novietojiet mediju pārveidotāju ventilējamā vietā ar minimālu putekļu daudzumu un pirms pievienošanas pārliecinieties, ka šķiedras savienotāji ir tīri. Rack uzstādīšanai izmantojiet MMCR18 šasiju, lai centralizētu barošanu un vienkāršotu kabeļu pārvaldību. Integrējot ar VLAN spējīgiem slēdžiem, pārbaudiet IEEE 802.1Q saderību, lai izvairītos no pakešu atmešanas garos VLAN marķētos rāmjos.
