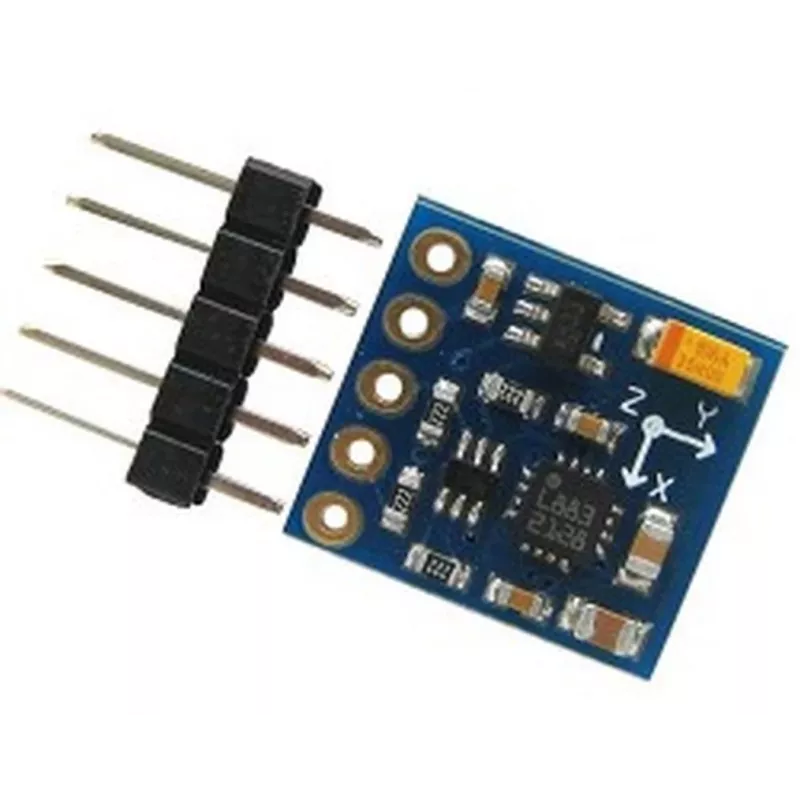

ALLNET 4duino 3-asu kompasa modulis (ALL_OY_3249-1)

Šis 3-asu kompasa modulis izceļas ar Honeywell HMC5883L sensoru, nodrošinot uzticamu magnētiskā lauka mērījumu orientācijas un navigācijas projektiem. Tā I2C saskarne un 3V–5V darba diapazons padara to par elastīgu izvēli Arduino, Raspberry Pi un citām mikrokontrolleru platformām.

Galvenās iezīmes

• Honeywell HMC5883L 3-asu magnetometrs
• I2C saskarne (SDA, SCL)
• Plašs 3V–5V barošanas spriegums ar iebūvētu regulatoru
• 12 bitu ADC precīzai izšķirtspējai
• Izvēlams pastiprinājums no ±1,3 līdz ±8,1 Gausam
• Kompakts dēlis ar montāžas atverēm

Ikdienas lietošanā

Pievienojiet VCC, GND, SDA un SCL savam mikrokontrollerim, un modulis nodrošinās kursa datus elektroniskā kompasa, robotikas, dronu un orientācijas noteikšanas lietojumiem. 5V tolerances I2C līnijas vienkāršo integrāciju ar 3,3V un 5V sistēmām.

Pilni tehniskie dati

• Sensora mikroshēma: Honeywell HMC5883L
• Asis: 3 (X, Y, Z)
• Saskarne: I2C
• Darba spriegums: 3V–5V DC
• Loģikas spriegums: 3,3V (5V tolerances I2C)
• Magnētiskā lauka diapazons: ±1,3 līdz ±8,1 Gauss (izvēlams)
• Izšķirtspēja: 12 bitu ADC
• Izejas datu ātrums: līdz 160 Hz
• Strāvas patēriņš: 100–200 µA (mērīšanas režīmā)
• Darba temperatūra: -30°C līdz +85°C
• Montāžas atveres: jā

Nobeiguma piezīme

Kompakts un precīzs kompasa modulis jūsu nākamajam ar orientāciju saistītajam projektam.
