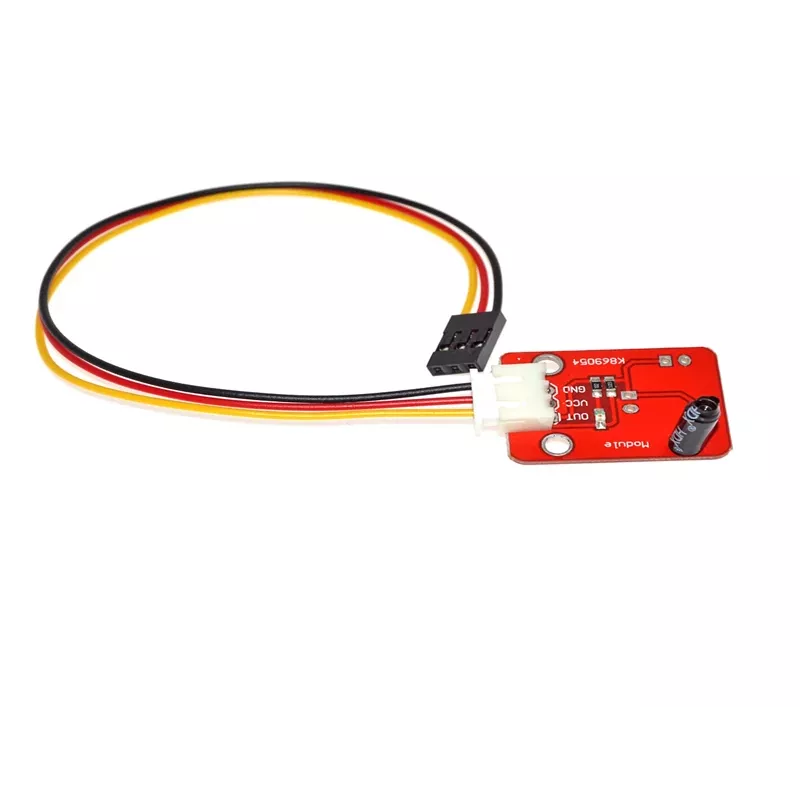

ALLNET 4duino Vibration Sensor Module (ALL_OY_3222-1)

ALLNET 4duino Vibration Sensor Module (ALL_OY_3222-1) ir kompakts un uzticams digitālās vibrācijas noteikšanas modulis, kas paredzēts Arduino, Raspberry Pi un citiem mikrokontrolleru projektiem. Tas ir balstīts uz SW-420 vibrācijas sensoru un LM393 salīdzinātāju, nodrošinot tīru digitālo izejas signālu, kad tiek konstatēta vibrācija, padarot to ideāli piemērotu signalizācijas sistēmām, kustības noteikšanai un trieciena sensoriem.

Priekšrocības

Viegli integrējams ar jebkuru 3.3V vai 5V mikrokontrolleru, pateicoties digitālajai TTL izejai. Iebūvētais potenciometrs ļauj pielāgot jutības slieksni atbilstoši jūsu konkrētajam lietojumam. Zems enerģijas patēriņš un ātrs reakcijas laiks nodrošina uzticamu darbību ar baterijām darbināmās vai reāllaika sistēmās.

Piemērots

• Vibrācijas un trieciena noteikšanai drošības sistēmās
• Ar kustību aktivizējams apgaismojums vai signalizācija
• Trieciena noteikšana robotikā un automatizācijā
• Izglītības projekti ar Arduino vai Raspberry Pi

Galvenās specifikācijas

• Sensoru mikroshēma: SW-420
• Salīdzinātāja mikroshēma: LM393
• Darba spriegums: 3.3V - 5V DC
• Izejas tips: Digitāls (DO), aktīvs zems līmenis vibrācijas gadījumā
• Jutības regulēšana: Jā, izmantojot potenciometru
• Indikatora LED: Barošana un digitālā izeja
• Saskarnes tapas: VCC, GND, DO
• Miera strāva: ~5 mA
• Aktīvā strāva: ~15 mA
• Montāžas caurums: 1x M3
• Moduļa izmēri: 32mm x 14mm
• Darba temperatūra: -10°C līdz +50°C

Ieteikumi

Lai iegūtu vislabākos rezultātus, nostipriniet moduli droši, izmantojot M3 caurumu, un noregulējiet jutības potenciometru, testējot ar jūsu konkrēto vibrācijas avotu. Ja nepieciešams, izmantojiet pievilkšanas rezistoru uz DO tapas atbilstoši jūsu mikrokontrolleram.
