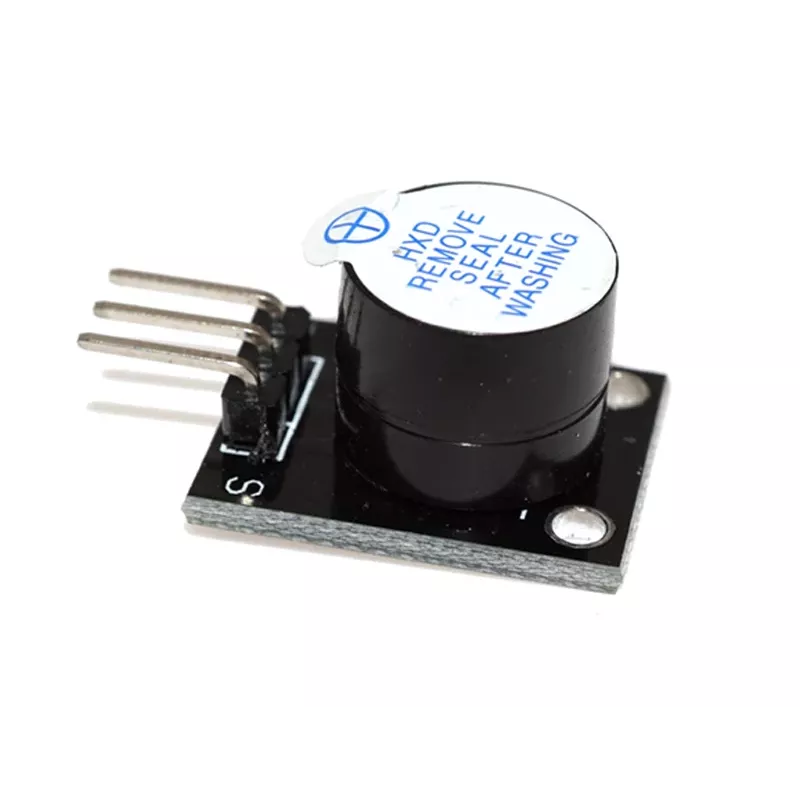

ALLNET 4duino Active Buzzer Module (ALL_OY_3153)

ALLNET 4duino Active Buzzer Module (ALL_OY_3153) ir kompakts, viegli lietojams skaņas modulis, kas paredzēts mikrokontrolleru projektiem. Tas rada fiksētu 2,5 kHz nepārtrauktu toni, kad tiek pielikts digitāls augsts signāls, padarot to ideāli piemērotu trauksmes signāliem, paziņojumiem un lietotāja atgriezeniskajai saitei Arduino, Raspberry Pi, ESP32 un citās iegultās sistēmās.

Priekšrocības

Aktīvajiem buzzer moduļiem ir nepieciešams tikai līdzstrāvas spriegums, lai radītu skaņu, vienkāršojot vadību salīdzinājumā ar pasīvajiem buzzers, kuriem nepieciešams PWM signāls. Iebūvētais oscilators nodrošina konsekventu toni bez papildu programmēšanas. Ar skaņas spiediena līmeni, kas pārsniedz 85 dB 10 cm attālumā, tas nodrošina skaidrus dzirdamus brīdinājumus pat trokšņainā vidē. 3-pin interfeiss (VCC, GND, Signal) ļauj tieši pieslēgt digitālajām I/O tapām, un kompaktais 18,5 x 15 mm izmērs viegli iekļaujas maizes dēļos un iespiedshēmu platēs.

Piemērots

• Arduino un saderīgām izstrādes platēm
• Raspberry Pi GPIO projektiem
• ESP32 un ESP8266 IoT ierīcēm
• STM32 un citām mikrokontrolleru platformām
• Trauksmes sistēmām, taimeriem un statusa indikatoriem
• Izglītības elektronikas komplektiem

Galvenās specifikācijas

• Buzzera tips: Aktīvs (iebūvēts oscilators)
• Darba spriegums: 3,3V - 5V DC
• Darba strāva: < 30 mA
• Izejas frekvence: Aptuveni 2,5 kHz (fiksēta)
• Skaņas spiediena līmenis: > 85 dB 10 cm attālumā
• Vadības interfeiss: Digitālā I/O (augsts = ieslēgts, zems = izslēgts)
• Tapu skaits: 3 (VCC, GND, Signal)
• Moduļa izmēri: 18,5 mm x 15 mm
• Darba temperatūra: -20°C līdz +70°C
• Montāža: Caururbšanas tapas maizes dēlim/PCB
• Moduļa apzīmējums: OY-3153

Ieteikumi

Lai iegūtu vislabākos rezultātus, pievienojiet Signal tapu mikrokontrollera digitālajai izejas tapai. Ja nepieciešams, izmantojiet strāvu ierobežojošo rezistoru atbilstoši jūsu konkrētajai platei (parasti nav nepieciešams 3,3V/5V loģikai). Šis modulis nav piemērots mainīga toņa ģenerēšanai; melodijām apsveriet pasīvo buzzer.
