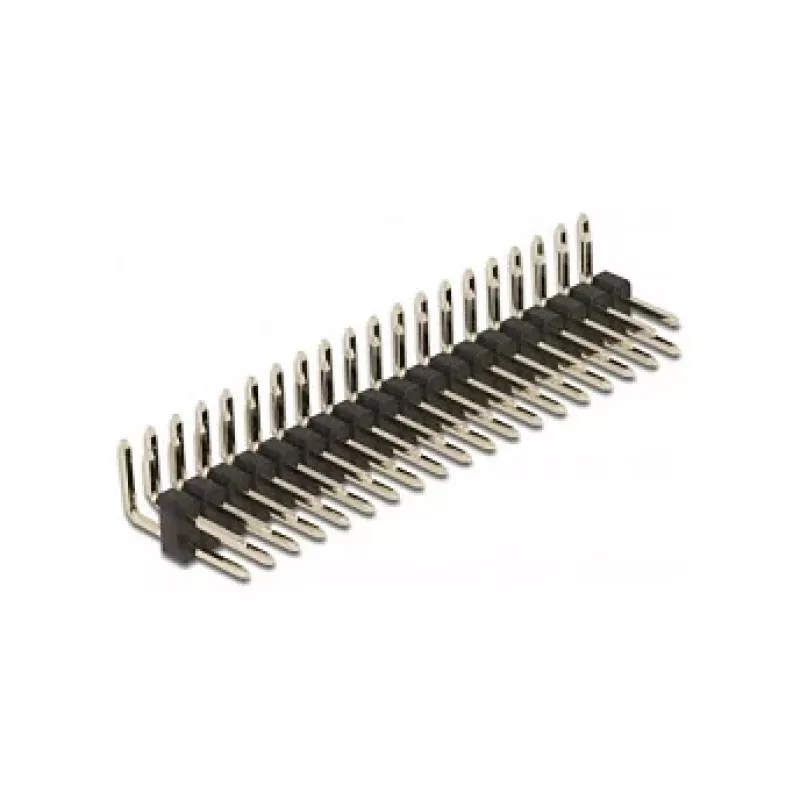

DeLOCK 66702 kontaktu rindas spraudnis iespiestās shēmas plates (PCB) piederums

DeLOCK 66702 kontaktu rindas spraudnis ir iespiesto shēmu plašu (PCB) piederums, kas nodrošina uzticamu elektrisko un mehānisko savienojumu starp atsevišķām platēm vai moduļiem. Tas apvieno metāla kontaktus ar plastmasas izolatoru, un tam ir melna un metāliska apdare. Ar kompaktajiem izmēriem tas ir paredzēts izmantošanai dažādās elektroniskajās montāžās, kur nepieciešams izturīgs PCB starpsavienojums.

Priekšrocības

Kontaktu rindas spraudnis piedāvā izturīgu metāla kontaktu konstrukciju vienmērīgai signālu pārraidei un plastmasas korpusu, kas atvieglo lodēšanu un plates montāžu. Tā kompaktais izmērs un standarta formas faktors vienkāršo integrāciju esošajos PCB izkārtojumos, savukārt melnā un metāliskā apdare atbalsta skaidru polaritāti un izlīdzināšanu uzstādīšanas laikā.

Piemērots

• Sakrautu vai blakus esošu iespiesto shēmu plašu savienošanai
• Prototipēšanai un pielāgotām elektroniskajām montāžām
• Boards-to-board signālu un mazjaudas savienojumiem ierīcēs
• Esošo PCB kontaktu rindu savienotāju remontam vai nomaiņai

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 66702
• EAN: 4043619667024
• Materiāls: metāla kontakti ar plastmasas izolatoru
• Apdare: melna un metāliska
• Izmēri: 50.8 mm (garums) x 12.9 mm (dziļums) x 5 mm (augstums)
• Kategorija: Iespiestās shēmas plates (PCB) piederums

Lietošana

Ievietojiet kontaktu rindas spraudni paredzētajos caurumos uz PCB tā, lai plastmasas izolators izlīdzinātos ar plates virsmu un metāla kontakti izvirzītos caur lodēšanas pusi. Nostipriniet spraudni, pielodējot katru kontaktu pie plates laukumiem, nodrošinot labus lodēšanas savienojumus un pareizu orientāciju. Pēc lodēšanas pārbaudiet elektrisko nepārtrauktību un mehānisko stabilitāti pirms savienoto moduļu vai korpusu montāžas.

Ieteikumi

Izmantojiet piemērotu lodēšanas aprīkojumu un ESD piesardzības pasākumus, rīkojoties ar kontaktu rindas spraudni un to uzstādot. Pārbaudiet kontaktu izlīdzinājumu un atstarpi atbilstoši jūsu PCB dizainam, lai nodrošinātu saderību ar savienotājiem vai plates izkārtojumiem.
