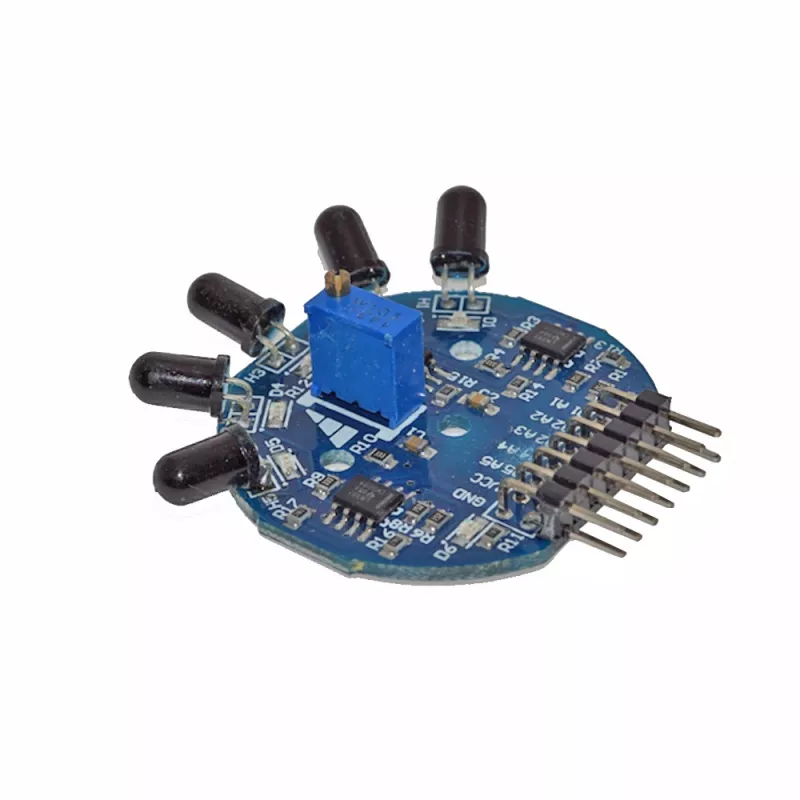

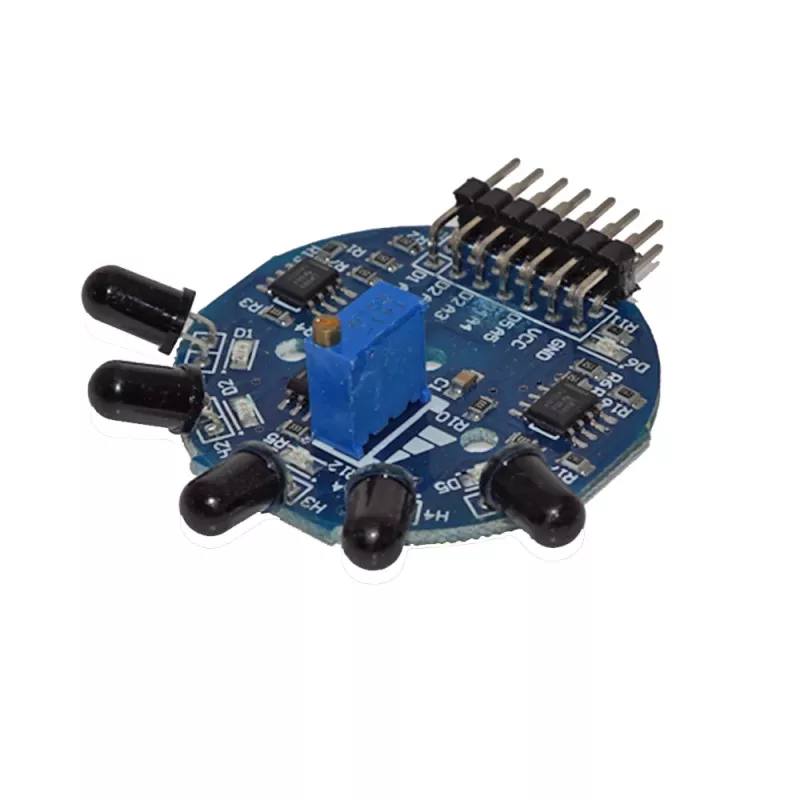

ALLNET 4duino 5-Channel Flame Sensor Module Analog/Digital (ALL_OY_3055)

ALLNET 4duino 5-kanālu liesmas sensors (ALL_OY_3055) ir universāls analogais un digitālais sensors, kas paredzēts ugunsgrēka noteikšanai un drošības lietojumiem. Aprīkots ar pieciem YG1006 IR liesmas sensoriem, tas nodrošina uzticamu liesmu noteikšanu infrasarkanajā spektrā (760nm-1100nm) ar regulējamu noteikšanas attālumu līdz 1,2 metriem un 60 grādu noteikšanas leņķi. Modulim ir gan analogā, gan digitālā TTL izeja, padarot to saderīgu ar Arduino, Raspberry Pi, ESP32, STM32 un citiem mikrokontrolleriem.

Priekšrocības

Daudzkanālu noteikšana ļauj virziena liesmu uztveršanu, uzlabojot drošības sistēmas. Regulējama jutība, izmantojot piecus potenciometrus, ļauj precīzi noregulēt dažādām vidēm. Kompakts dizains ar montāžas caurumiem (4x M3) vienkāršo integrāciju projektos. Indikatora gaismas diodes nodrošina tūlītēju vizuālu atgriezenisko saiti par barošanu un digitālajām izejām.

Piemērots

• Ugunsgrēka noteikšanas un trauksmes sistēmām
• Robotizētām ugunsdzēsības lietojumprogrammām
• Viedās mājas drošības sistēmām
• Izglītības projektiem un prototipēšanai

Galvenās specifikācijas

• Sensora tips: Liesmas sensors (infrasarkanais)
• Kanālu skaits: 5
• Izejas tips: Analogā (0-VCC), Digitālā (TTL High/Low)
• Darba spriegums: 3.3V - 5V DC
• Noteikšanas viļņa garums: 760nm - 1100nm
• Noteikšanas leņķis: Apm. 60 grādi
• Noteikšanas attālums: Līdz 1,2 metriem (standarta liesmai)
• Sensora elementi: 5x YG1006 IR liesmas sensori
• Regulējama jutība: Jā, izmantojot 5 potenciometrus
• Indikatora gaismas diodes: 1x barošanas LED, 5x digitālās izejas LED
• Saskarne: 2.54mm tapu savienotājs (VCC, GND, A0, D0-D4)
• Darba temperatūra: -25°C līdz +85°C
• Montāžas caurumi: 4x M3

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet stabilu 5V barošanas avotu un pārliecinieties, ka sensors atrodas noteikšanas diapazonā. Noregulējiet jutības potenciometrus, lai izvairītos no nepatiesiem trauksmes signāliem. Piemērots tikai iekštelpu lietošanai.
