AV raidītājs LevelOne HDSpider™ HDMI caur Cat.5 kaskadējams raidītājs

LevelOne HDSpider™ HVE-9003 Cat.5 HDMI uztvērējs ir kompakta ierīce, kas paredzēta HDMI signālu uztveršanai, kuri tiek pārraidīti pa Cat.5/Cat.5e/Cat.6 Ethernet kabeli. Uzstādīts HDMI-pār-Ethernet savienojuma displeja pusē, uztvērējs atjauno un izlīdzina ienākošo video un audio, lai padotu augstas izšķirtspējas monitoriem paplašinātos attālumos, un atbalsta HDMI 1.3c funkcijas, tostarp Deep Color un palielinātu joslas platumu.

Priekšrocības

HVE-9003 uztvērējs nodrošina HDMI pārraidi lielos attālumos, izmantojot pieejamu Ethernet kabeli, saglabājot augstu video un audio kvalitāti. Tam ir 8 līmeņu regulējama izlīdzināšanas poga, lai kompensētu kabeļa šķībumu un signāla zudumus, atbalsta lielāku caurlaidspēju līdz 6,75 Gbps, un ir atpakaļsaderīgs ar agrākām HDMI un DVI ierīcēm. Kompaktais formas faktors atvieglo novietošanu displeja galā tādās instalācijās kā klases, veikali, lidostas vai publiskas vietas.

Galvenās specifikācijas

• Saderīgi kabeļu tipi: Cat.5, Cat.5e, Cat.6 Ethernet kabelis
• Maksimālais pārraides attālums: līdz 60 m 1080i izšķirtspējai, līdz 40 m 1080p izšķirtspējai
• Izlīdzināšana: 8 līmeņu regulējama izlīdzināšanas poga kabeļa šķībuma kompensēšanai
• Joslas platums: līdz 6,75 Gbps
• HDMI funkcijas: atbilst HDMI 1.3c, atbalsta Deep Color

Kā lietot

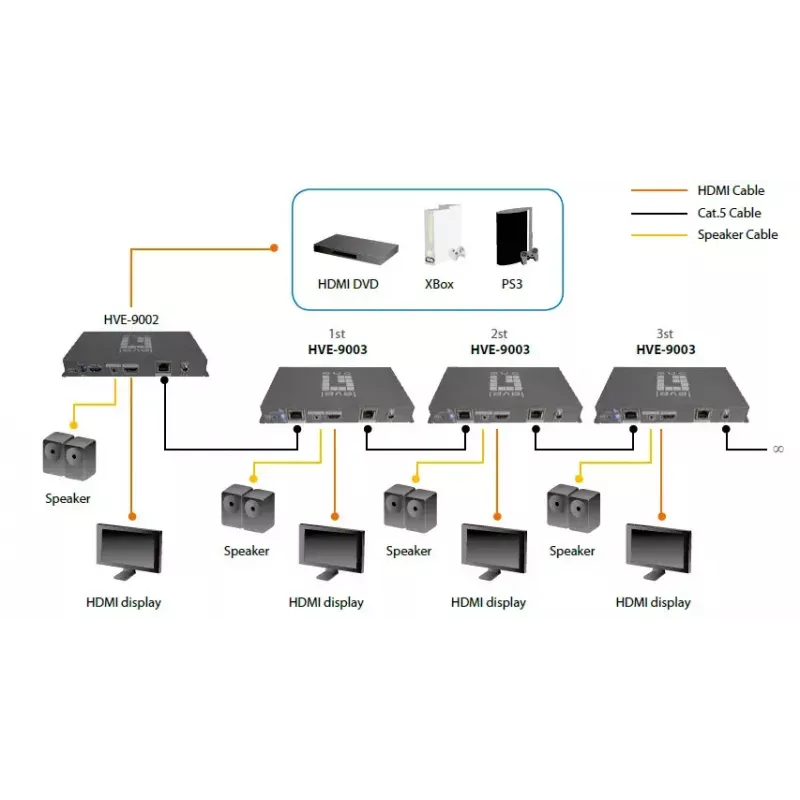

Pievienojiet raidītāja bloku HDMI avotam (DVD atskaņotājs, Blu-Ray, spēļu konsole vai digitālās TV avots) un izvelciet Cat.5/Cat.5e/Cat.6 kabeli starp raidītāju un HVE-9003 uztvērēju, kas atrodas pie displeja. Pievienojiet uztvērēju displeja HDMI ieejai. Ja attēla kvalitātei vai krāsu izlīdzināšanai nepieciešama regulēšana, izmantojiet uztvērēja 8 līmeņu izlīdzināšanas pogu signāla precīzai noregulēšanai. Nodrošiniet, ka kabeļa garums nepārsniedz norādītos attālumus izvēlētajai izšķirtspējai.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet augstas kvalitātes Cat.5e vai Cat.6 kabeli, saglabājiet vienlaidu kabeļa posmus bez pārmērīgiem līkumiem un ievērojiet noteiktos attāluma ierobežojumus (60 m 1080i, 40 m 1080p). Plānojot augstas izšķirtspējas instalācijas, pārbaudiet HDMI avota un displeja saderību ar HDMI 1.3c funkcijām, piemēram, Deep Color.
