Barošanas adapteris MEAN WELL EPS-120-12 120W Ieeja 80-264V Izeja 12V

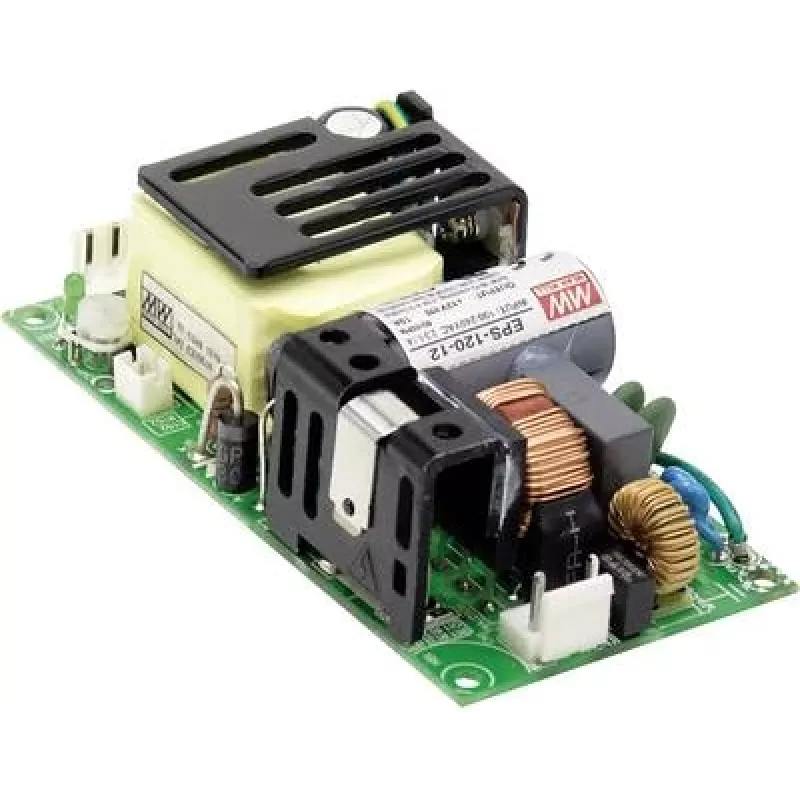

MEAN WELL EPS-120-12 ir kompakts maiņstrāvas-līdzstrāvas atvērta rāmja barošanas avots, kas nodrošina vienu galveno 12V līdzstrāvas izeju ar nominālo strāvu 7A un papildu 12V līdzstrāvas izeju ar nominālo strāvu 5A. Paredzēts 1U zema profila instalācijām, tas pieņem plašu ieejas sprieguma diapazonu no 80 līdz 264V maiņstrāvas un nodrošina līdz 120W kopējo izejas jaudu. Ierīce atbilst RoHS prasībām un ir piemērota lietojumiem, kur nepieciešams stabils, kompakts 12V barošanas avots.

Priekšrocības

EPS-120-12 apvieno plašu ieejas sprieguma diapazonu (80–264V maiņstrāva) ar augstas efektivitātes atvērta rāmja konstrukciju, lai nodrošinātu uzticamu 12V jaudu nelielā 1U zema profila formas faktorā. Divas izejas (galvenā 12V/7A un papildu 12V/5A) ļauj barot gan primārās slodzes, gan papildu ierīces bez papildu pārveidotājiem. Atbilstība RoHS un kompaktie izmēri (50,8 × 101,6 × 29 mm) padara to piemērotu telpiski ierobežotām, regulētām vidēm.

Piemērots

• Iegultās sistēmas un rūpnieciskie kontrolieri
• Sakaru iekārtas un tīkla ierīces
• Mazie serveri, glabāšanas korpusi vai 1U statņu instalācijas
• Perifērijas barošana sensoriem, ventilatoriem vai palīgmoduļiem

Galvenās specifikācijas

• Modelis: MEAN WELL EPS-120-12 (MPN: EPS-120-12, EAN: 4021087035132)
• Ieejas spriegums: 80–264V maiņstrāva
• Galvenā izeja: 12V līdzstrāva, 7A
• Papildu izeja: 12V līdzstrāva, 5A
• Kopējā izejas jauda: 120W
• Formas faktors: atvērtais rāmis, 1U zems profils
• Izmēri: 50,8 × 101,6 × 29 mm
• Atbilstība: RoHS

Lietošana

Uzstādiet atvērtā rāmja barošanas avotu paredzētajā iekārtas šasijā vai statņu vietā, nodrošinot pietiekamu atstarpi ventilācijai. Pievienojiet maiņstrāvas ieeju atbilstoši drošinātam tīkla pieslēgumam norādītajā 80–264V diapazonā. Pievienojiet 12V galveno un papildu līdzstrāvas izeju vadus attiecīgajiem slodzes termināļiem, ievērojot polaritāti un strāvas ierobežojumus (7A galvenā, 5A papildu). Pirms ieslēgšanas pārbaudiet savienojumus un sākotnējās palaišanas laikā uzraugiet izejas spriegumus.

Ieteikumi

Izmantojiet ventilējamos korpusos un uzturiet gaisa plūsmu ap ierīci; izvairieties no pārmērīgu putekļu, mitruma vai temperatūras ārpus ražotāja noteiktā diapazona iedarbības. Nodrošiniet, lai vadu šķērsgriezumi un drošinātāji atbilstu slodzes prasībām, un nošķiriet augstas strāvas līdzstrāvas vadus no jutīgiem signāla vadiem, lai samazinātu traucējumus.
