Barošanas adapteris MEAN WELL RD-85A 85W Ieeja 88-264V Izeja 5V

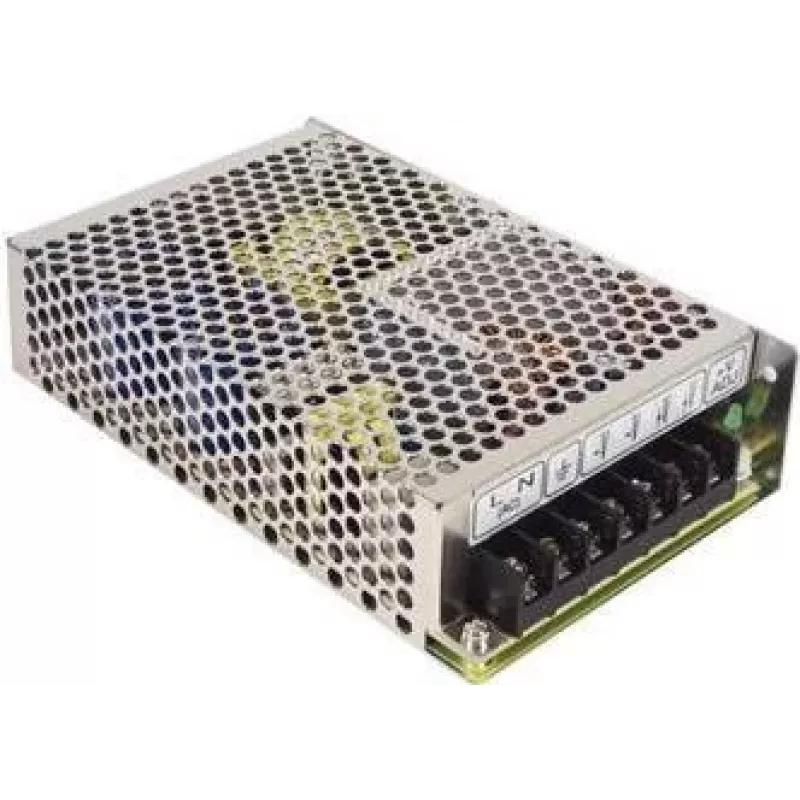

MEAN WELL RD-85A ir slēgts maiņstrāvas-līdzstrāvas divu izeju barošanas adapteris, kas paredzēts stabilai zemsprieguma padevei. Tas pieņem plašu ieejas diapazonu no 88–264 V maiņstrāvas un nodrošina kombinētu izeju līdz 85 W: 5 V līdzstrāva pie 10 A un 12 V līdzstrāva pie 5 A. Kompakta iekārta (97 × 159 × 38 mm) izmanto brīvas gaisa konvekcijas dzesēšanu un atbilst RoHS, samazinot ietekmi uz vidi.

Priekšrocības

RD-85A piedāvā divas izolētas izejas ar skaidru strāvas sadalījumu, plašu universālu ieejas spriegumu globālai savietojamībai, kompaktus izmērus vietas ziņā ierobežotām instalācijām un konvekcijas dzesēšanu, kas novērš ventilatora nepieciešamību. RoHS atbilstība nodrošina atbilstību pamata vides un drošības ierobežojumiem attiecībā uz svinu un bīstamām vielām.

Piemērots

• Iegultām sistēmām un rūpnieciskās vadības iekārtām
• Tīkla ierīcēm un perifērijai, kam nepieciešamas 5 V un 12 V līnijas
• Pārdošanas vietas termināļiem un kompaktiem elektroniskiem korpusiem

Galvenās specifikācijas

• Modelis: MEAN WELL RD-85A (MPN: RD-85A)
• Ieejas spriegums: 88–264 V maiņstrāva
• Izeja: 5 V līdzstrāva pie 10 A; 12 V līdzstrāva pie 5 A (kopā 85 W)
• Dzesēšana: brīva gaisa konvekcija
• Izmēri: 97 mm × 159 mm × 38 mm
• Atbilstība: RoHS
• EAN: 4021087058223

Lietošana

Uzstādiet RD-85A labi vēdināmā korpusā vai uz līdzenas virsmas, kas nodrošina brīvu gaisa plūsmu ap korpusu. Pievienojiet maiņstrāvas ieeju piemērotam strāvas avotam 88–264 V maiņstrāvas diapazonā, ievērojot pareizu vadu savienojumu un zemējumu. Pievienojiet 5 V un 12 V izejas spailes slodzēm, nodrošinot, ka strāvas patēriņš nepārsniedz 10 A uz 5 V līnijas un 5 A uz 12 V līnijas. Pirms barošanas ieslēgšanas pārbaudiet polaritāti un nostipriniet spaiļu savienojumus.

Ieteikumi

Izmantojiet barošanas adapteri tā noteikto ieejas un izejas parametru robežās, izvairieties no ventilācijas aizsegšanas un nodrošiniet pietiekamu attālumu no karstumjutīgām sastāvdaļām; ilgstošai uzticamībai darbiniet iekārtu zem maksimālās nominālās apkārtējās temperatūras un izvairieties no ilgstošas pilnas slodzes darbības slikti vēdināmās vietās.
