Barošanas adapteris MEAN WELL UHP-500R-24 500W 24V 90-264V

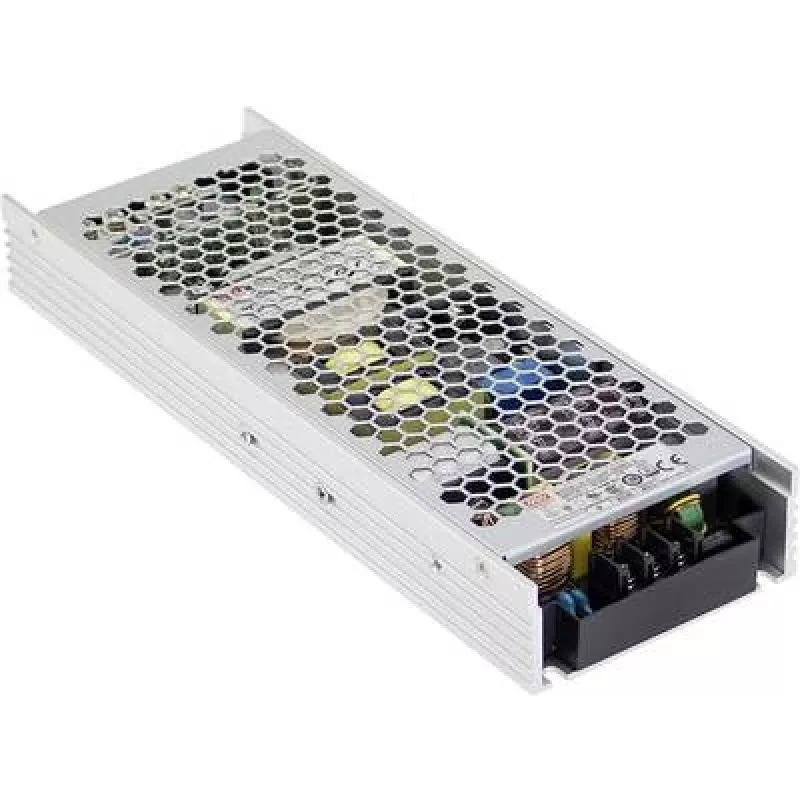

MEAN WELL UHP-500R-24 ir slēgta tipa maiņstrāvas-līdzstrāvas vienkanāla barošanas bloks, kas nodrošina 24 V līdzstrāvu līdz 20,9 A (500 W) no plaša 90–264 V maiņstrāvas ieejas diapazona. Ierīcei ir aktīvā jaudas koeficienta korekcija (PFC) un līdzstrāvas OK signāls, un tās kompaktais, plānais korpuss (81 mm × 232 mm × 31 mm) ir paredzēts instalācijām ar ierobežotu vietu. RoHS atbilstība apstiprina vides ierobežojumu ievērošanu.

Priekšrocības

Adapteris nodrošina stabilu 24 V izeju ar lielu 500 W jaudu un iebūvētu jaudas koeficienta korekciju, lai uzlabotu tīkla saderību un efektivitāti. Tā plānais slēgtais dizains ļauj montēt šaurās vietās, vienlaikus piedāvājot līdzstrāvas OK signālu sistēmas uzraudzībai. Plašais ieejas sprieguma diapazons padara to piemērotu starptautiskiem elektrotīkla apstākļiem.

Piemērots

• Rūpnieciskās vadības sistēmas un automatizācija
• LED apgaismojuma draiveri un izkārtnes
• Sakaru iekārtas un tīkla ierīces
• Iegultās sistēmas un plauktu instalācijas ar vietas ierobežojumiem

Galvenās specifikācijas

• Ražotājs: Mean Well
• Modelis: UHP-500R-24 (MPN: UHP-500R-24)
• EAN: 4021087057165
• Izeja: 24 V līdzstrāva, 20,9 A, 500 W
• Ieejas spriegums: 90–264 V maiņstrāva
• Funkcijas: Aktīvā PFC, līdzstrāvas OK signāls
• Izmēri (P × D × A): 81 × 232 × 31 mm
• Sertifikācija: RoHS

Kā lietot

Uzstādiet MEAN WELL UHP-500R-24 saskaņā ar ražotāja montāžas norādījumiem, nodrošinot pietiekamu ventilāciju ap plāno slēgto korpusu. Pievienojiet maiņstrāvas ieeju saderīgam 90–264 V maiņstrāvas avotam un pārbaudiet zemējumu. Pievienojiet 24 V līdzstrāvas izeju slodzei, ievērojot polaritāti un strāvas ierobežojumus. Izmantojiet līdzstrāvas OK signālu attālinātai uzraudzībai vai integrācijai ar vadības sistēmām.

Ieteikumi

Darbiniet barošanas bloku tā norādītajos ieejas un izejas diapazonos, atstājiet pietiekamu attālumu siltuma izkliedēšanai un ieejas vai izejas ķēdēs uzstādiet drošinātājus, kā to pieprasa vietējie noteikumi. Lai nodrošinātu uzticamu ilgtermiņa darbību, izvairieties no ilgstošas darbības ar maksimālo slodzi un iepazīstieties ar Mean Well dokumentāciju par aizsardzību un montāžu.
