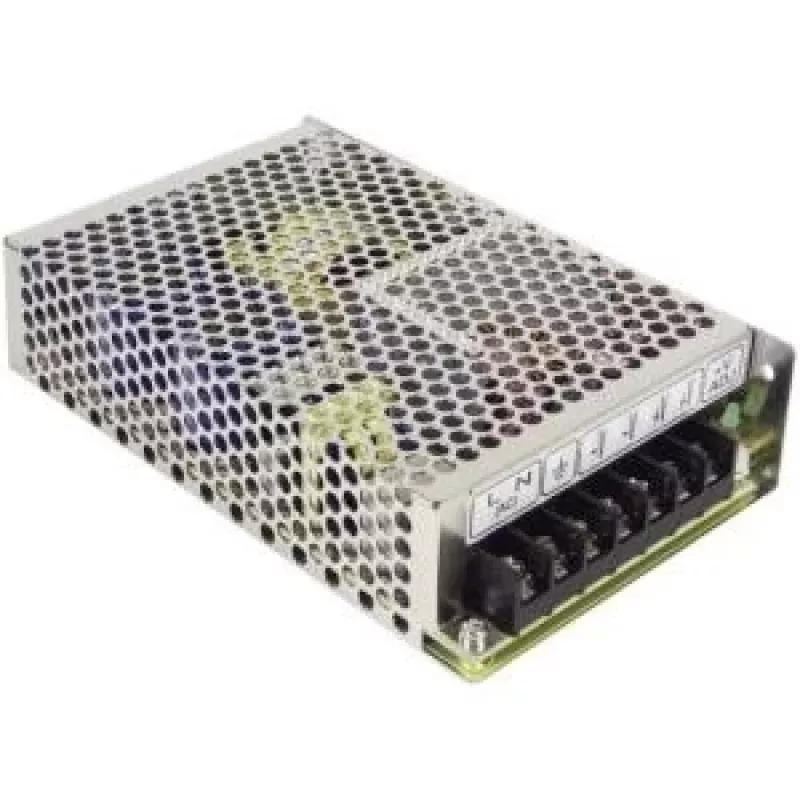

Barošanas bloks Mean Well RS-100-24, 108 W, maiņstrāva 115–230 V, metālisks, 97×159×38 mm

Mean Well RS-100-24 ir 108 W impulsu barošanas bloks ar universālu maiņstrāvas ieeju 115–230 V un frekvenci 47–63 Hz, kas nodrošina stabilu 24 V līdzstrāvas izeju rūpnieciskiem un iegultiem lietojumiem. Blokam ir kompakts metālisks korpuss ar izmēriem 97×159×38 mm, 1% sprieguma tolerance un 20 ms pieauguma laiks. Paredzēts nepārtrauktai darbībai, tas piedāvā augstu uzticamību ar MTBF 260 800 stundas un iebūvētām aizsardzībām drošai lietošanai vadības, automatizācijas un instrumentācijas sistēmās.

Priekšrocības

Metāliskais korpuss nodrošina mehānisku izturību un uzlabotu siltuma izkliedi, savukārt dzesēšana tiek panākta ar brīvu gaisa konvekciju, tādējādi novēršot piespiedu ventilācijas nepieciešamību. Iebūvētās aizsardzības ietver aizsardzību pret īssavienojumu, pārslodzi un pārspriegumu, lai pasargātu pievienotās iekārtas. Barošanas bloks iztur pārsprieguma notikumus līdz 300 V maiņstrāvas 5 sekundes un iztur 5G vibrācijas testus un pilnas slodzes iedarbināšanas testus ilgtermiņa uzticamībai. LED barošanas indikators un augsta konversijas efektivitāte vienkāršo uzstādīšanu un ekspluatāciju.

Piemērots

• Rūpnieciskie vadības paneļi un PLC barošana
• Automatizācijas iekārtas un procesu kontrolleri
• Instrumentācijas un mērīšanas sistēmas
• Iegultās sistēmas, sakaru ierīces un videonovērošanas barošana

Galvenās specifikācijas

• Izejas jauda: 108 W
• Izejas sprieguma tolerance: ±1%
• Ieejas sprieguma diapazons: 115–230 V maiņstrāva, 47–63 Hz
• Palaišanas / pieauguma laiks: 20 ms
• Dzesēšanas metode: brīva gaisa konvekcija
• Korpuss: metālisks, izmēri 97×159×38 mm
• Pārsprieguma noturība: iztur 300 V maiņstrāvas 5 sekundes
• Darba temperatūras diapazons: līdz 70 °C apkārtējā temperatūra
• MTBF: 260 800 stundas
• Indikators: LED barošanas ieslēgšanai
• Aizsardzības: īssavienojums, pārslodze, pārspriegums
• Uzticamības īpašības: pilnas slodzes iedarbināšanas tests, vibrācijas izturība

Kā lietot

Uzstādiet barošanas bloku uz stabilas virsmas vai DIN sliedes saskaņā ar montāžas instrukcijām, nodrošinot pietiekamu ventilāciju ap metālisko korpusu konvekcijas dzesēšanai. Pievienojiet maiņstrāvas ieeju atbilstoši nominētam tīkla barošanas avotam diapazonā no 115–230 V maiņstrāvas un ievērojiet pareizu polaritāti, savienojot līdzstrāvas izeju ar slodzi. Pārbaudiet LED indikatoru, lai apstiprinātu barošanas ieslēgšanos, un izmēriet izejas spriegumu ar multimetru pirms jutīgu ierīču pievienošanas. Ievērojiet drošības standartus elektroinstalācijai un zemējumam, lai novērstu elektriskos apdraudējumus.

Ieteikumi

Uzticamai ilgtermiņa darbībai uzturiet apkārtējās vides temperatūru zem maksimālās nominētās vērtības, izvairieties no ventilācijas ceļu bloķēšanas un ierobežojiet pārmērīgu vibrāciju iedarbību, neskatoties uz bloka vibrācijas toleranci. Izmantojiet atbilstošus kabeļu izmērus un drošinātājus ieejas un izejas ķēdēs un veiciet sākotnējo testēšanu zem slodzes, lai apstiprinātu stabilu 24 V izeju pirms kritisko iekārtu pievienošanas.
