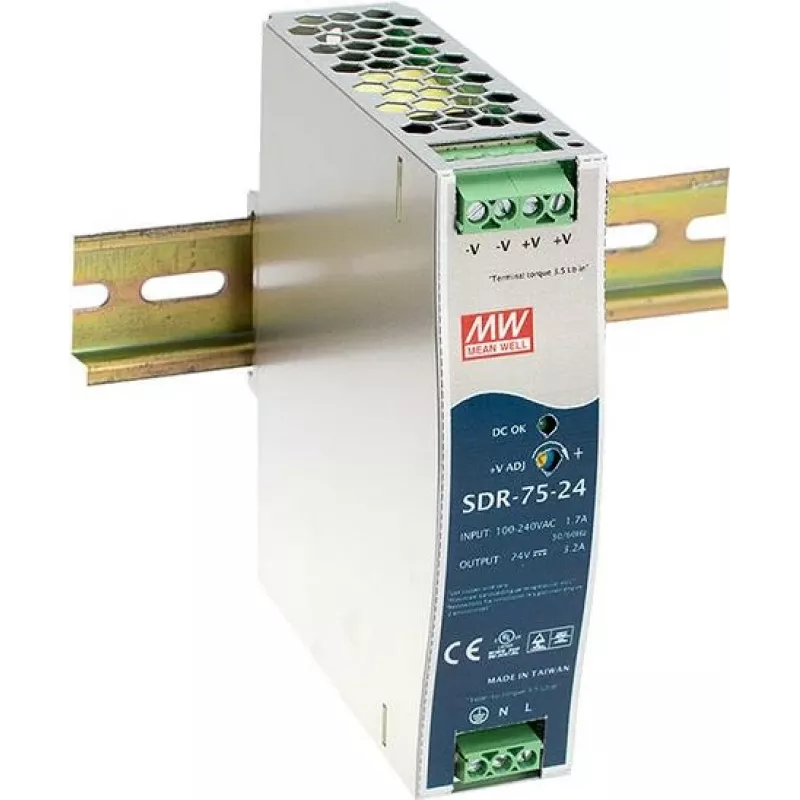

Barošanas bloks MEAN WELL SDR-75-24 77W Metālisks

MEAN WELL SDR-75-24 77W Metālisks ir kompakts rūpniecisks barošanas bloks, kas nodrošina 24 V līdzstrāvas izeju ar nepārtrauktu 77 W jaudu un maksimālo jaudu līdz 150% īslaicīgām slodzēm. Paredzēts montāžai uz DIN-sliedes vadības skapjos, tas pieņem plašu maiņstrāvas ieejas diapazonu no 88 līdz 264 V un piedāvā augstu enerģijas pārveidošanas efektivitāti līdz 90%. Metāla korpuss un konvekcijas dzesēšana nodrošina klusu darbību bez ventilatoriem, savukārt drošības sertifikāti rūpnieciskām vidēm garantē atbilstību attiecīgajiem standartiem.

Priekšrocības

Šis barošanas bloks apvieno kompaktus izmērus ar uzticamu veiktspēju: šaurs 32 mm platums ļauj blīvi izvietot to vadības paneļos, un 77 W nepārtrauktā izeja ar 150% maksimālo slodzi atbalsta prasīgas palaišanas vai ieslēgšanās strāvas apstākļus. Augsta efektivitāte un zemi izkliedes zudumi samazina siltuma rašanos, uzlabojot uzticamību un mazinot apkārtējās temperatūras stresu. Iekārta iztur 100% pilnas slodzes iedarbināšanas testu, un tai ir augsts MTBF, veicinot ilgu kalpošanas laiku. Montāža uz standarta TS-35/7.5 vai 15 DIN sliedēm vienkāršo integrāciju un apkopi.

Piemērots

• Rūpnieciskās automatizācijas vadības skapjiem
• Signālu un sakaru iekārtām
• PLC un I/O moduļiem
• Iekārtu un procesu vadības sistēmām
• Attālinātai uzraudzībai un mērinstrumentiem

Galvenās specifikācijas

• Izejas spriegums: 24 V līdzstrāva
• Nepārtrauktā izejas jauda: 77 W
• Maksimālā jauda: līdz 150% (īslaicīga)
• Ieejas sprieguma diapazons: 88–264 V maiņstrāva
• Efektivitāte: līdz 90%
• Dzesēšanas metode: brīva gaisa konvekcija (bez ventilatora)
• Izmēri (P×D×A): 32 mm × 102 mm × 125,2 mm
• Montāža: DIN sliede TS-35/7.5 vai TS-35/15
• Drošības standarti: UL508 un TUV EN60950-1 sertificēts
• Iedarbināšanas tests: veikts 100% pilnas slodzes iedarbināšanas tests
• Uzticamība: augsts MTBF (vidējais laiks starp atteicēm)

Kā lietot

Uzstādiet iekārtu uz saderīgas TS-35 DIN sliedes piemēroti ventilējamā korpusā. Pievienojiet maiņstrāvas padevi pie ieejas spailēm, ievērojot polaritāti un aizsargzemējuma savienojumu. Pievienojiet 24 V līdzstrāvas slodzi pie izejas spailēm, nodrošinot, ka kopējā slodze normālā darbībā nepārsniedz nepārtraukto 77 W nominālo jaudu; ņemiet vērā īslaicīgo maksimālo spēju, nosakot ieslēgšanās strāvas. Pirms ieslēgšanas pārbaudiet uzstādīšanu atbilstoši piemērojamajiem elektriskajiem noteikumiem un iekārtas drošības dokumentācijai.

Ieteikumi

Novietojiet barošanas bloku vietā, kur gaisa plūsma ir netraucēta, lai nodrošinātu konvekcijas dzesēšanu; izvairieties no uzstādīšanas blakus siltuma avotiem. Stabilai darbībai uzturiet apkārtējo temperatūru ierīces norādītajā darba diapazonā un pārliecinieties, ka savienotāji ir pievilkti ar ieteicamo griezes momentu. Izmantojiet atbilstošus drošinātājus ieejas un izejas ķēdēs un ievērojiet vietējos noteikumus par zemēšanu un aizsargierīcēm.
