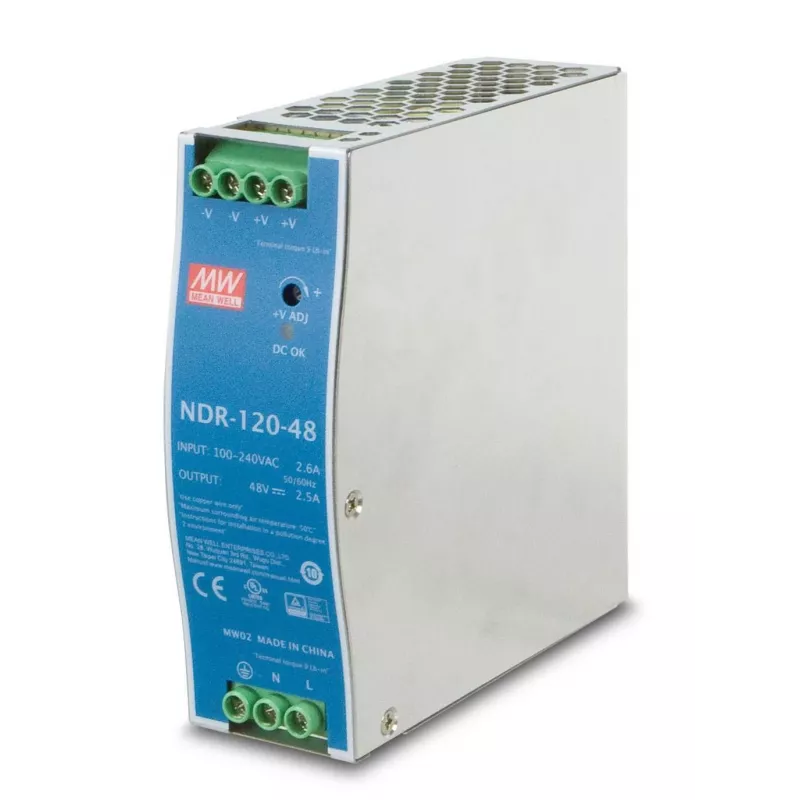

Barošanas bloks PLANET PWR-120-48 120W zils pelēks

PLANET PWR-120-48 ir kompakts DIN-sliedes barošanas bloks, kas nodrošina 48 V līdzstrāvu ar jaudu līdz 120 W. Tas pieņem universālu maiņstrāvas ieeju 100–240 V (50/60 Hz) vai līdzstrāvas ieeju, ir aprīkots ar pasīvo brīvās gaisa konvekcijas dzesēšanu un fiksētu pārslēgšanās frekvenci 55 kHz. Ierīce paredzēta rūpniecisko Ethernet tīklu un vadības iekārtu lietošanai, piemērota montāžai uz TS-35 DIN sliedēm (7.5 vai 15), un tai ir UL 508 un TUV EN60950-1 drošības sertifikāti. Nelielie izmēri (40 mm × 125 mm × 113 mm) padara to piemērotu vietās, kur ir ierobežota telpa.

Priekšrocības

PWR-120-48 nodrošina stabilu 48 V līdzstrāvas izeju ar vairākām iebūvētām aizsardzībām, tostarp pret īssavienojumu, pārslodzi, pārspriegumu un pārkaršanu. Pasīvā dzesēšana nodrošina klusu darbību un plašu darba temperatūras diapazonu (–20 līdz 70 °C), savukārt ieslēgšanas gaismas diode un 100% pilnas slodzes iedarbināšanas tests garantē uzticamu veiktspēju. Maiņstrāvas ieejas diapazona izvēle ar slēdzi un universālā ieejas saderība vienkāršo uzstādīšanu dažādās vietās.

Piemērots

• Rūpnieciskajiem Ethernet slēdžiem un maršrutētājiem
• Vadības un automatizācijas iekārtām
• Uz DIN sliedes montējamiem instrumentiem un moduļiem

Galvenās specifikācijas

• Izeja: 48 V līdzstrāva, 120 W
• Maiņstrāvas ieeja: 100–240 V maiņstrāva, 50/60 Hz (diapazons izvēlams ar slēdzi)
• Dzesēšana: brīvā gaisa konvekcija (pasīvā)
• Aizsardzības: pret īssavienojumu, pārslodzi, pārspriegumu, pārkaršanu
• Montāža: DIN sliede TS-35/7.5 vai 15
• Drošība: UL 508 un TUV EN60950-1 sertificēts
• Izmēri: 40 mm (P) × 125 mm (D) × 113 mm (A)
• Fiksētā pārslēgšanās frekvence: 55 kHz
• Indikators: ieslēgšanas gaismas diode

Lietošana

Uzstādiet PWR-120-48 uz TS-35 DIN sliedes un pievienojiet maiņstrāvas padevi norādītajā 100–240 V diapazonā (ja ir ieejas diapazona slēdzis, ievērojiet tā stāvokli). Pievienojiet 48 V līdzstrāvas izeju mērķierīcei, ievērojot pareizu polaritāti un nominālās strāvas robežas. Lai nodrošinātu pasīvo dzesēšanu, pārliecinieties, ka ap ierīci ir pietiekama ventilācija, un pēc ieslēgšanas pārbaudiet ieslēgšanas gaismas diodi. Ievērojiet vietējos elektroinstalācijas noteikumus un pirms apkopes atvienojiet strāvu.

Ieteikumi

Uzstādiet ierīci sausā, maz putekļu vietā, nodrošinot vismaz dažus centimetrus brīvas vietas gaisa plūsmai. Nenovietojiet barošanas bloku siltuma avotu tuvumā; regulāri pārbaudiet spaiļu un vadu savienojumu drošību. Izmantojiet noteiktajā temperatūras diapazonā un paļaujieties uz iebūvētajām aizsardzībām tipiskos rūpnieciskos apstākļos.
