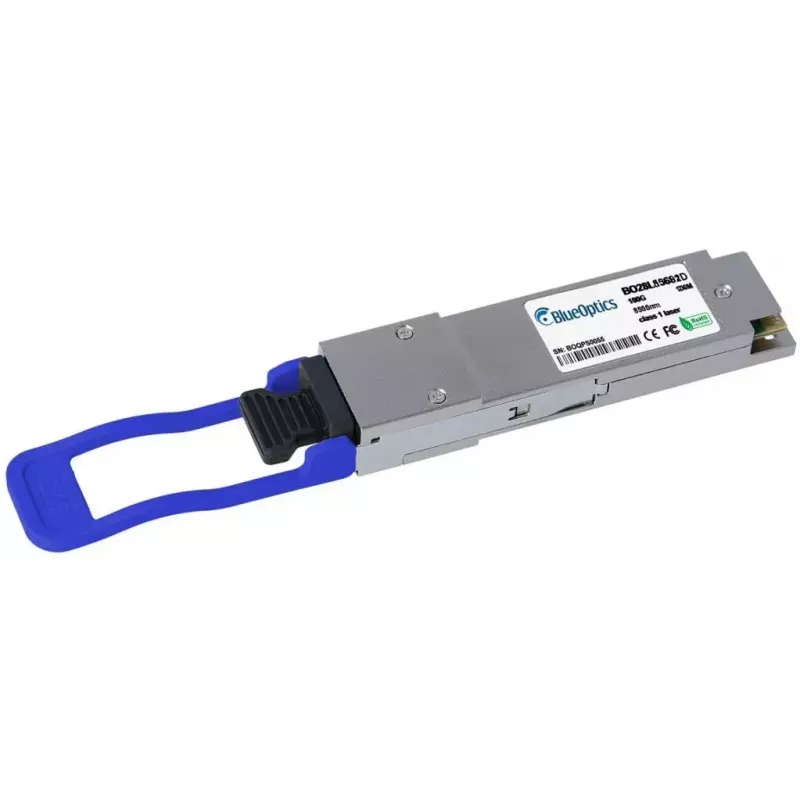

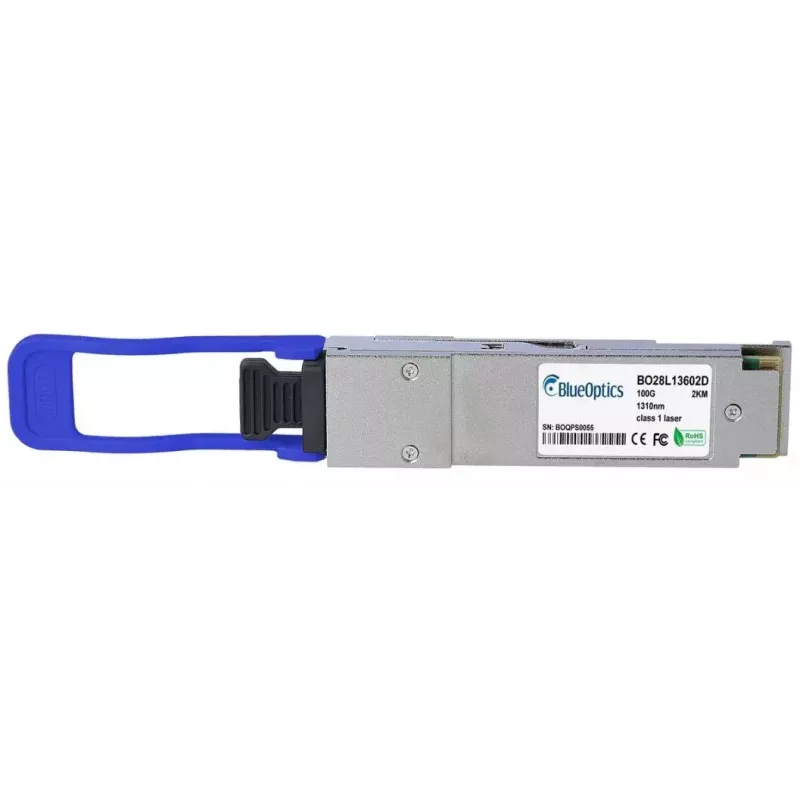

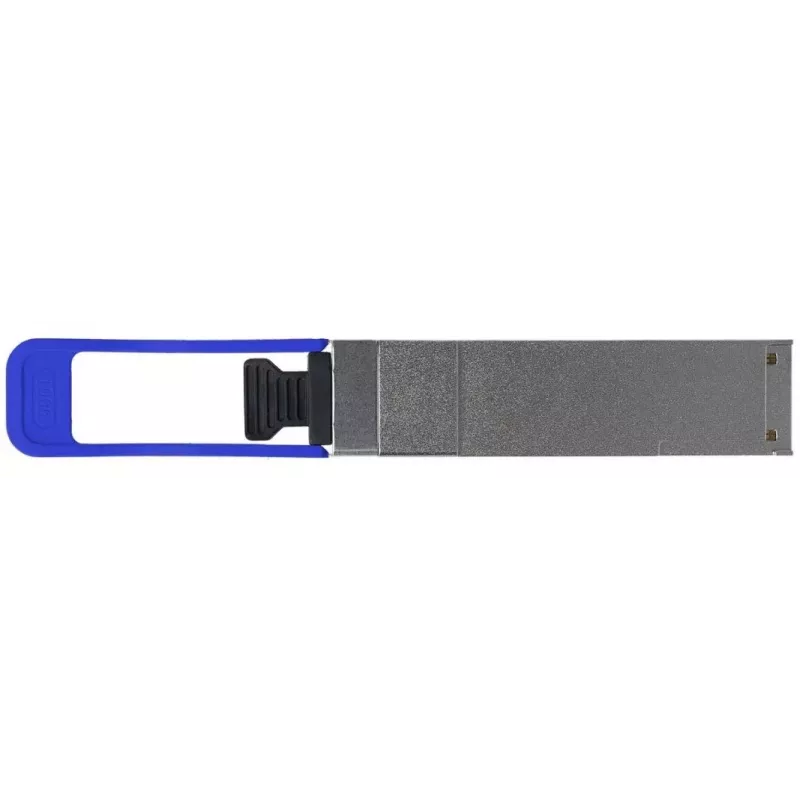

BlueOptics QSFP28-100G-CWDM-BO tīkla raiduztvērēja modulis 100000 Mbit/s

BlueOptics QSFP28-100G-CWDM-BO ir kompakts optiskās šķiedras tīkla raiduztvērēja modulis, kas paredzēts 100000 Mbit/s (100 Gbit/s) datu pārraidei. Tas izmanto QSFP28 saskarni un LC Duplex savienotāju, atbalsta vienmoda šķiedras pārraidi ar CWDM tehnoloģiju paralēliem raidošajiem/uztverošajiem kanāliem, un tiek piegādāts vieglā sudraba korpusā, kas sver aptuveni 4 g. Modulis ir paredzēts integrēšanai tīkla iekārtās, kas pieņem QSFP28 formas faktora raiduztvērējus, un ir piemērots īsiem līdz vidējiem vienmoda šķiedras savienojumiem, kur nepieciešama 100GBASE-CWDM4 līmeņa veiktspēja.

Priekšrocības

Raiduztvērējs nodrošina standartizētu QSFP28 saskarni, kas ir saderīga ar sistēmām, kuras pieņem 100GBASE-CWDM4 moduļus, ļaujot izmantot 100 Gbit/s Ethernet un līdzīgus ātrdarbīgus protokolus. Tā vienmoda šķiedras dizains ar CWDM nodrošina vienlaicīgus raidošos un uztverošos kanālus caur LC Duplex savienotājiem, savukārt kompaktais, vieglais metāla korpuss veicina blīvu pieslēgvietu izvietojumu. Modulis ietver atbalstu digitālajai diagnostikas uzraudzībai (DDM/DOM), kas nodrošina attālinātu reāllaika parametru, piemēram, barošanas sprieguma, lāzera nobīdes strāvas, optiskās raidošās un uztverošās jaudas un temperatūras, uzraudzību, ja to izmanto saderīgā resursdatora aparatūrā.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet BlueOptics QSFP28-100G-CWDM-BO QSFP28 saderīgā pieslēgvietā slēdzī, maršrutētājā, datu glabāšanas sistēmā vai citā tīkla iekārtā, ievērojot resursdatora ražotāja karstās nomaiņas un ESD apstrādes procedūras. Izmantojiet LC Duplex vienmoda šķiedras ielāpu vadus un nodrošiniet pareizu raidošā/uztverošā signāla orientāciju. Ja nepieciešama uzraudzība, pārbaudiet, vai resursdatora aparatūra atbalsta DDM/DOM, lai piekļūtu reāllaika diagnostikas parametriem. Pēc ievietošanas apstipriniet savienojuma saskaņošanu un to, ka ierīce atpazīst raiduztvērēju un konfigurē saskarni 100G darbībai saskaņā ar resursdatora sistēmas konfigurācijas rīkiem.

Ieteikumi

Lai nodrošinātu uzticamus 100G savienojumus, izmantojiet kvalitatīvu vienmoda šķiedru un saderīgus LC ielāpu vadus, uzturiet savienotājus tīrus un ievērojiet resursdatora iekārtas ražotāja saderības sarakstu. Izmantojiet DDM/DOM datus proaktīvai uzraudzībai un uzstādīšanas laikā pārbaudiet šķiedras savienojuma zudumus un polaritāti. Attiecībā uz attāluma un saderības prasībām skatiet sistēmas dokumentāciju, lai nodrošinātu, ka CWDM variants atbilst paredzētajam savienojuma budžetam un protokolu atbalstam.
