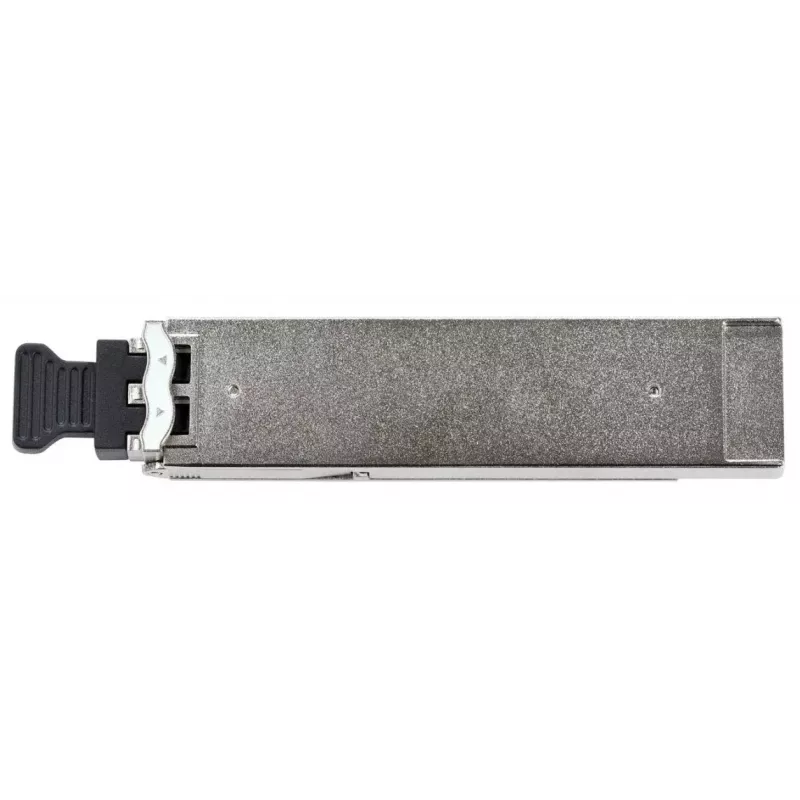

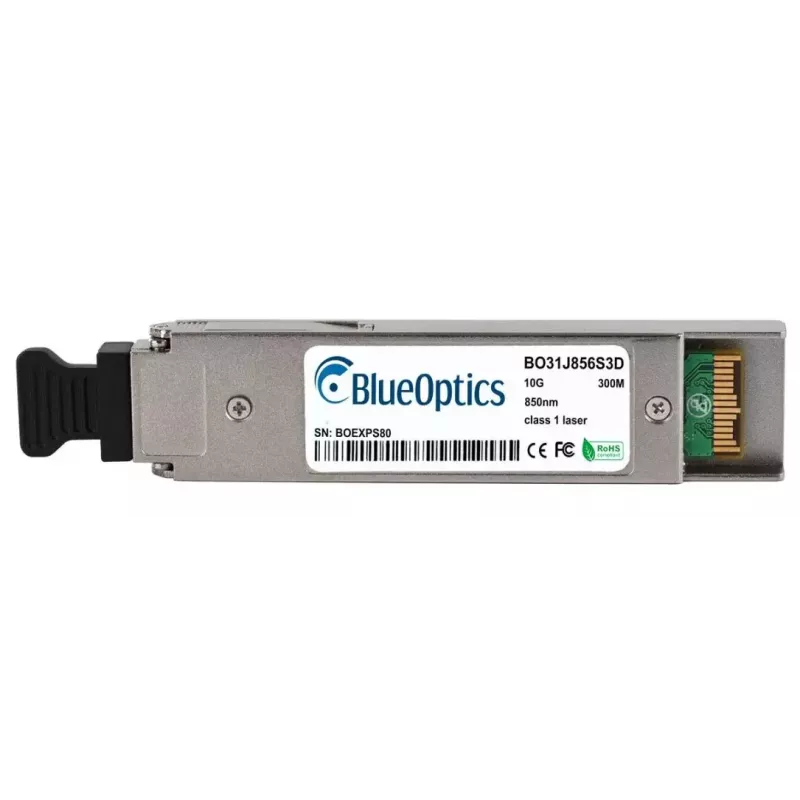

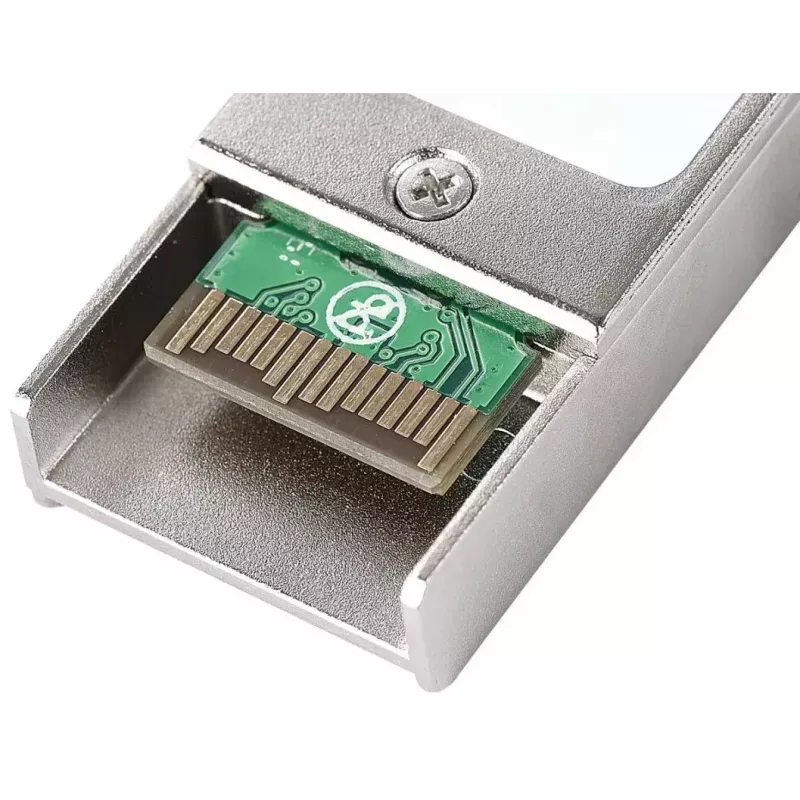

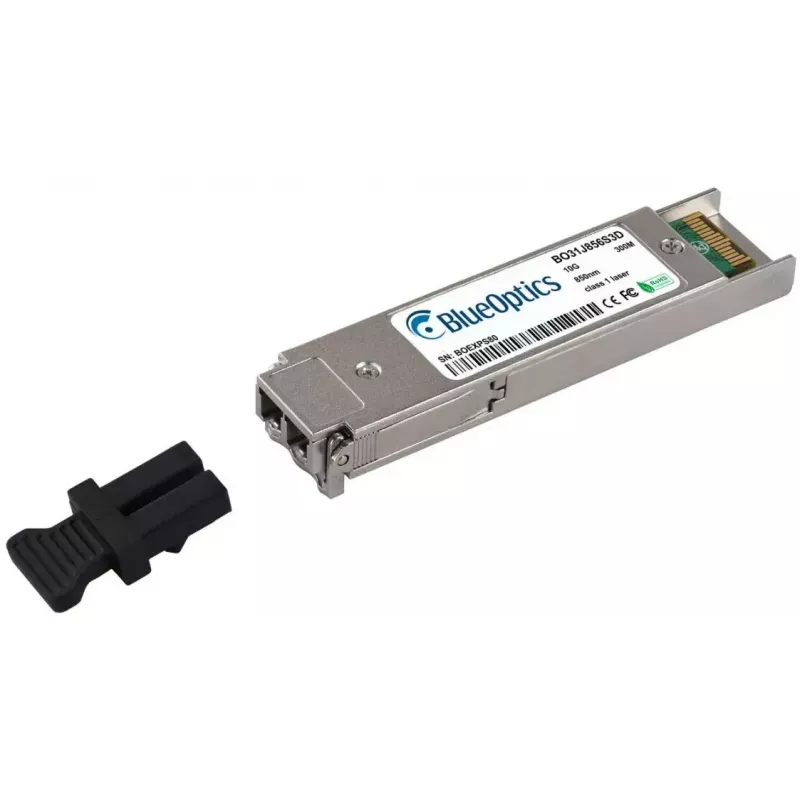

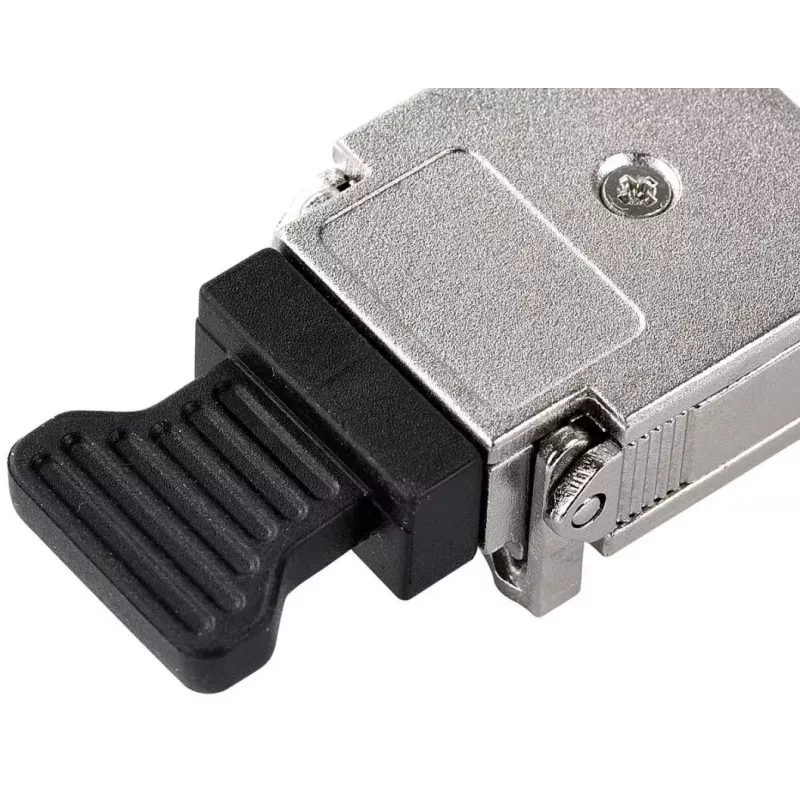

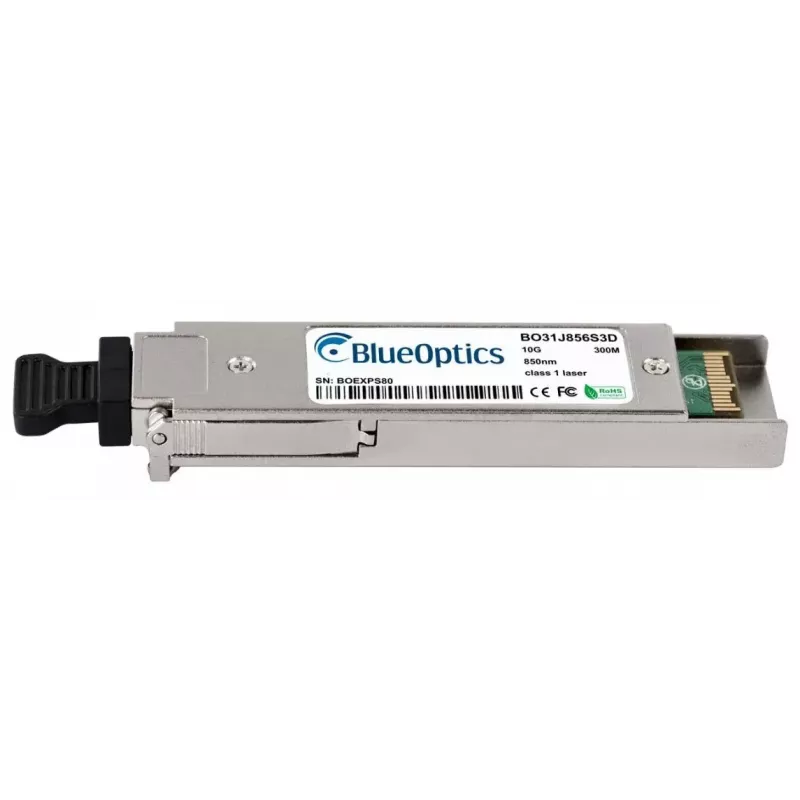

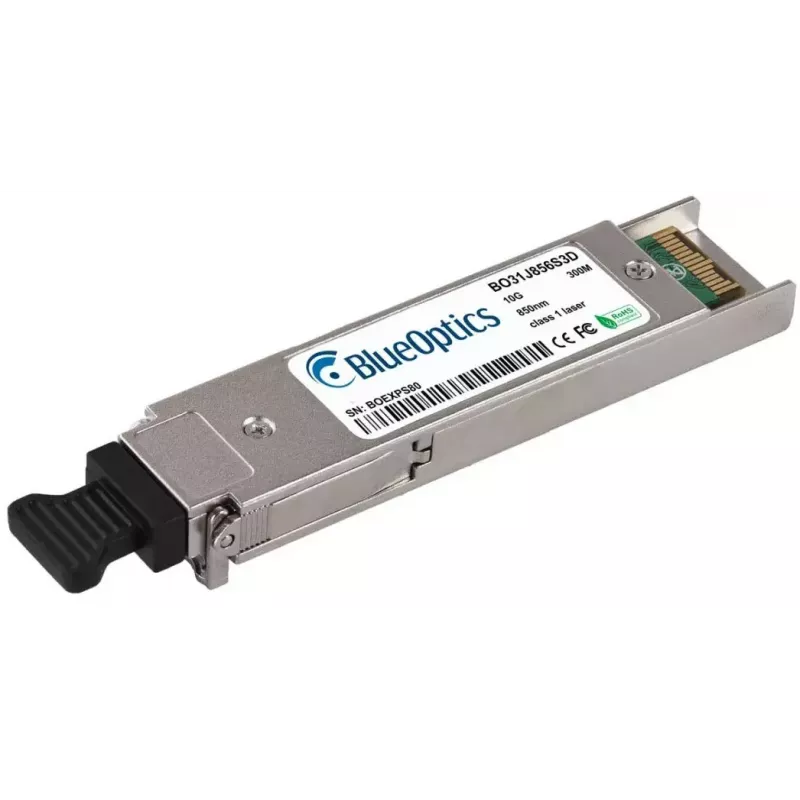

BlueOptics XFP-10G-SR-DE-BO tīkla raiduztvērēja modulis 10000 Mbit/s 850 nm

BlueOptics XFP-10G-SR-DE-BO tīkla raiduztvērēja modulis nodrošina 10 Gbit/s optisko savienojumu īsa attāluma daudzmodu optisko šķiedru saitēm. Modulis izmanto XFP saskarni un darbojas ar 850 nm viļņa garumu, izmantojot LC Duplex šķiedru savienojumus. Kompakts un viegls, tas ir paredzēts integrēšanai saderīgās tīkla iekārtās, kas pieņem XFP formas faktora raiduztvērējus, un ir paredzēts ātrdarbīgām Ethernet, Fibre Channel over Ethernet vai SDH/SONET lietojumprogrammām līdz tipiskiem daudzmodu attālumiem.

Priekšrocības

Šis XFP modulis atbalsta 10GBASE-SR optisko standartu uzticamai īsa attāluma pārraidei pa daudzmodu šķiedru un īsteno nozarē MSA saderīgu formas faktoru un LC Duplex savienojamību vienkāršai uzstādīšanai. 850 nm raidītāja un uztvērēja pāris ir optimizēts daudzmodu saitēm, un moduļa kompaktais sudraba korpuss un mazais svars atvieglo apstrādi un karstās nomaiņas uzstādīšanu. Izgatavots un testēts, lai atbilstu saderības prasībām, raiduztvērējs ietver digitālo diagnostikas uzraudzību, ja to atbalsta resursdatora aparatūra.

Piemērots lietošanai

Galvenās specifikācijas

Lietošanas veids

Ievietojiet BlueOptics XFP-10G-SR-DE-BO saderīgā XFP slotā savā slēdzī, maršrutētājā vai datu glabāšanas ierīcē, ievērojot iekārtas ražotāja karstās nomaiņas instrukcijas. Pievienojiet LC Duplex daudzmodu optiskās šķiedras plāksteru vadus pie raidīšanas un uztveršanas portiem, nodrošinot pareizu polaritāti. Pārbaudiet, vai resursdatora ierīce atpazīst raiduztvērēju, un, ja nepieciešams, iespējojiet digitālo diagnostiku ierīces pārvaldībā, lai uzraudzītu darbības parametrus, piemēram, barošanas spriegumu, lāzera nobīdes strāvu, optisko izejas/ieejas jaudu un temperatūru. Veiciet saites testus un pārbaudiet sarunāto saites ātrumu un statusu, izmantojot resursdatora pārvaldības saskarni.

Ieteikumi

Izmantojiet daudzmodu OM3/OM4 optiskās šķiedras plāksteru vadus optimālai 10G veiktspējai un ievērojiet norādīto īso daudzmodu attālumu. Pārliecinieties, ka resursdatora iekārtas programmaparatūra atbalsta trešo pušu XFP moduļus un DDM, ja nepieciešama diagnostikas uzraudzība. Glabājiet un rīkojieties ar moduli ESD drošos apstākļos un turiet putekļu vāciņus uz neizmantotajiem portiem, lai saglabātu optisko veiktspēju.
