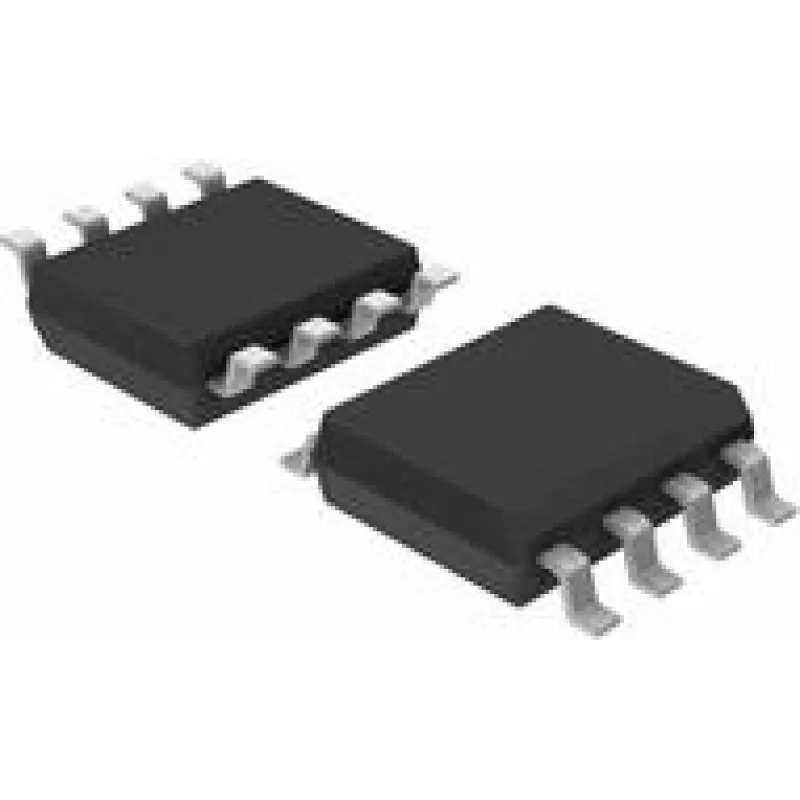

CAN raiduztvērējs Texas Instruments SN65HVD234DR, 1 Tx/1 Rx, SOIC-8 korpusā

Texas Instruments SN65HVD234 ir CAN kopnes raiduztvērējs SOIC-8 korpusā, kas nodrošina vienu raidīšanas un vienu uztveršanas kanālu. Tas realizē fiziskā līmeņa saskarni starp CAN kontrolieri un kopni, atbalstot standarta CAN signalizāciju divvirzienu datu pārraidei. Ierīce ir paredzēta uzticamai saziņai sistēmās, kurās izmanto Controller Area tīkls protokolus, un ir piemērota tādām vidēm kā automobiļu tīkli, rūpnieciskās vadības sistēmas un iegultās platformas, kurām nepieciešams kompakts SOIC-8 formas faktors.

Priekšrocības

Raiduztvērējs piedāvā kompaktu SOIC-8 korpusu un 1 Tx / 1 Rx kanālu konfigurāciju, kas vienkāršo plates izkārtojumu un integrāciju ar mikrokontrolleriem un CAN kontrolieriem. Tas nodrošina elektrisko saskarni, kas nepieciešama diferenciālajai CAN signalizācijai, un ir paredzēts darbībai tipiskās CAN tīkla sprieguma un laika prasībās. Komponenta saderība ar standarta CAN fiziskā līmeņa specifikācijām nodrošina paredzamu darbību, ja to izmanto kopā ar saderīgiem kontrolieriem un kopņu topoloģijām.

Piemērots

• Automobiļu virsbūves un virsbūves vadības tīkliem
• Rūpnieciskajai automatizācijai un mašīnu vadībai
• Iegultajām sistēmām un uz mikrokontrolleriem balstītiem CAN mezgliem
• CAN ierīču prototipēšanai un maza apjoma ražošanai

Galvenās specifikācijas

• Saskarne: Controller Area tīkls (CAN) fiziskā līmeņa raiduztvērējs
• Kanāli: 1 raidīšanas (Tx) un 1 uztveršanas (Rx)
• Korpuss: SOIC-8 virsmas montāžas korpuss
• Signāla veids: Diferenciālā CAN kopnes signalizācija (CAN_H / CAN_L)
• Datu pārraides ātrumi: Piemērots standarta CAN datu pārraides ātrumiem (atkarīgs no tīkla konstrukcijas un kopnes garuma)
• Darba vide: Paredzēts automobiļu un rūpnieciskiem lietojumiem, kur nepieciešama uzticama kopnes savienojamība

Kā lietot

Novietojiet SOIC-8 raiduztvērēju uz iespiedshēmas plates saskaņā ar ieteikto izkārtojuma praksi CAN raiduztvērējiem, saglabājot CAN_H un CAN_L trasējumus pārī un maršrutējot terminatora rezistorus kopnes galos. Pievienojiet Tx ieeju CAN kontroliera raidīšanas pieslēgumam un Rx izeju kontroliera uztveršanas pieslēgumam, ievērojot kontroliera ražotāja saskarnes vadlīnijas. Piegādājiet pareizu barošanas spriegumu un zemējuma savienojumus, un iekļaujiet ieteiktos apvada kondensatorus tuvu ierīces barošanas pieslēgumiem. Nodrošiniet pareizu kopnes termināciju un kopējā signāla apsvērumus, integrējot esošā CAN tīklā.

Ieteikumi

Ievērojiet automobiļu vai rūpnieciskos izkārtojuma noteikumus signāla integritātei: novietojiet terminatora rezistorus tuvu kopnes galiem, saglabājiet diferenciālo trasējumu garuma saskaņošanu un iekļaujiet ESD aizsardzību un atsaistes kondensatorus, kā ieteikts. Sistēmas testēšanas laikā pārbaudiet tīkla darbību pie paredzētajiem datu pārraides ātrumiem un kopnes garumiem.
