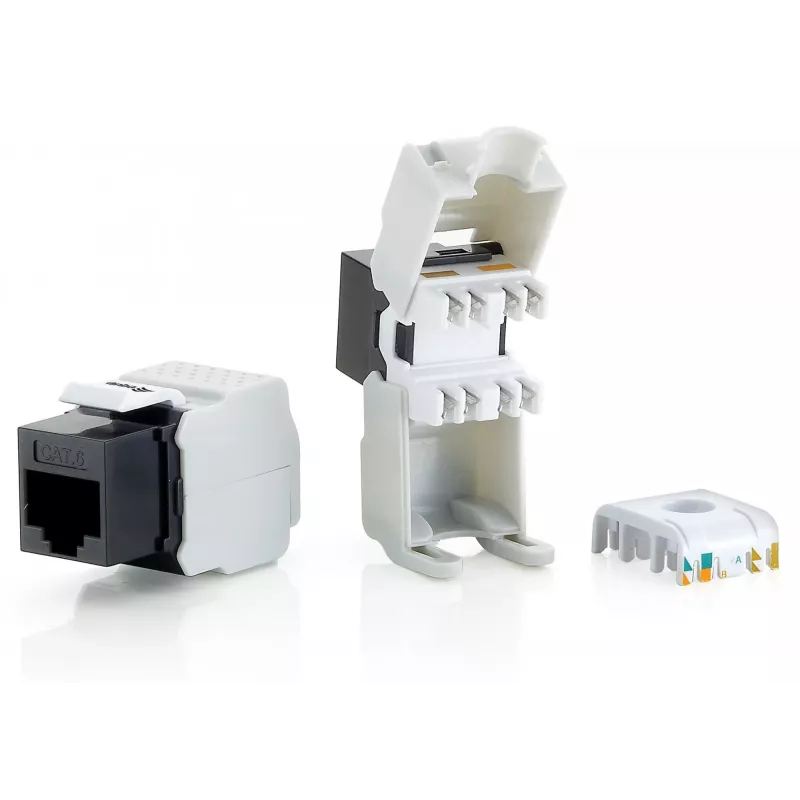

Cat.6 neekranēts Keystone savienotājs bez instrumenta Equip 769211

equip® Cat.6 neekranēts Keystone savienotājs bez instrumenta ir kompakts, bez instrumenta izmantojams savienotājs, kas paredzēts uzticamām Cat.6 kabeļu instalācijām. Ražots atbilstoši ISO/IES 11801 un EN 50173 standartiem, šis Keystone savienotājs nodrošina elastīgu pieslēguma punktu, kas saderīgs ar virsmas montāžas rāmīšiem, sienas rozetēm un komutācijas paneļiem. Tam ir zeltīti kontakti uzlabotai vadītspējai, un tas pieejams melnā vai baltā krāsā ar izmēriem 18,1 mm (P) x 24,5 mm (D) x 41 mm (A).

Priekšrocības

Bez instrumenta dizains ļauj ātri savienot bez specializētiem instrumentiem, samazinot uzstādīšanas laiku. Zeltītie savienotāja kontakti nodrošina stabilu signāla pārraidi un izturību pret koroziju. Atbilstība ISO/IES 11801 un EN 50173 garantē sadarbspēju un veiktspēju, kas piemērota ātrgaitas tīklošanai. Tā Keystone formas faktors iederas standarta virsmas montāžas rāmīšos un komutācijas paneļos elastīgai izvietošanai.

Piemērots

• Strukturētai Cat.6 horizontālai kabeļošanai birojos un datu telpās
• Komutācijas paneļiem un sienas montāžas virsmas rāmīšiem
• Mājas un mazā biznesa ātrgaitas Ethernet savienojumiem
• Atjaunināšanas vai jaunām instalācijām, kurām nepieciešams bez instrumenta savienojums

Galvenās specifikācijas

• Kategorija: Cat.6 (neekranēts)
• Montāža: Keystone savienotājs (der standarta virsmas montāžas rāmīšiem un komutācijas paneļiem)
• Savienojums: bez instrumenta
• Kontakti: zeltīti
• Standarti: ISO/IES 11801, EN 50173
• Izmēri: 18,1 mm (P) x 24,5 mm (D) x 41 mm (A)
• Krāsas: melna, balta
• Zīmols: EQUIP
• MPN: 769211
• EAN: 4015867176542

Kā lietot

Sagatavojiet Cat.6 kabeli, noņemot ārējo apvalku un atšķetinot pārus saskaņā ar krāsu kodu. Atveriet Keystone savienotāja bez instrumenta savienojuma zonu, ievietojiet katru vadu attiecīgajā slotā, ievērojot uzdrukāto vadojuma shēmu, un aizveriet savienojuma mehānismu, lai nostiprinātu vadus. Iespraudiet Keystone savienotāju saderīgā virsmas montāžas rāmītī vai komutācijas panelī, līdz tas nofiksējas. Pēc uzstādīšanas pārbaudiet savienojumus ar kabeļu testeri, lai nodrošinātu pareizu pāru nepārtrauktību un veiktspēju.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, saglabājiet pareizu pāru atšķetināšanas garumu un izvairieties no pārmērīgas kabeļa locīšanas savienojuma tuvumā. Izmantojiet kabeļu testeri, lai sertificētu katru līniju pēc uzstādīšanas, un izvēlieties piemērotus virsmas montāžas rāmīšus vai paneļus, kas atbilst Keystone formātam.
