ACT Keystone Jack RJ45 CAT6 Unshielded toolless with shutter, Melns

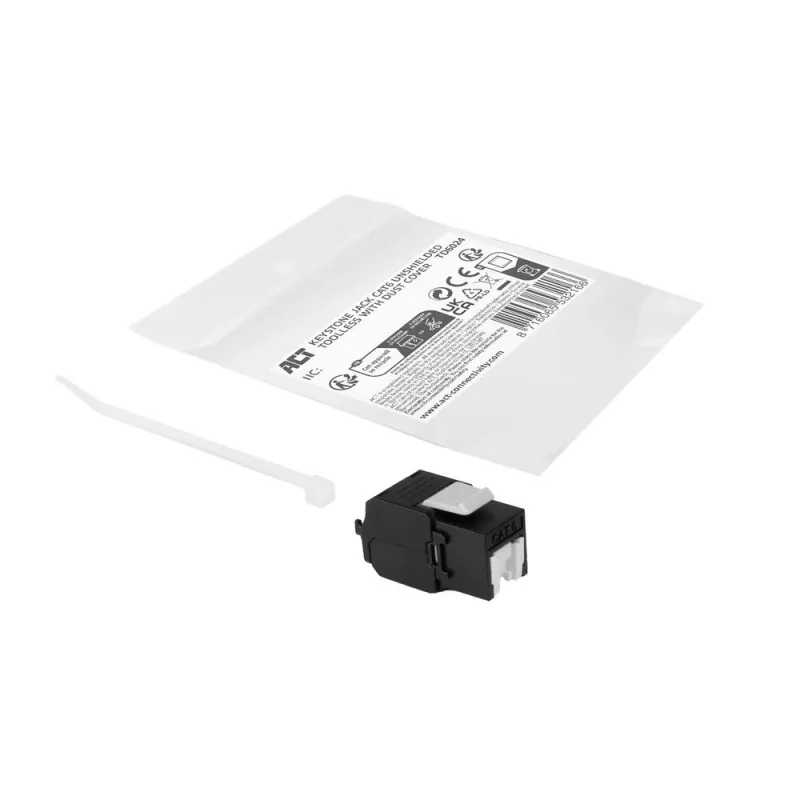

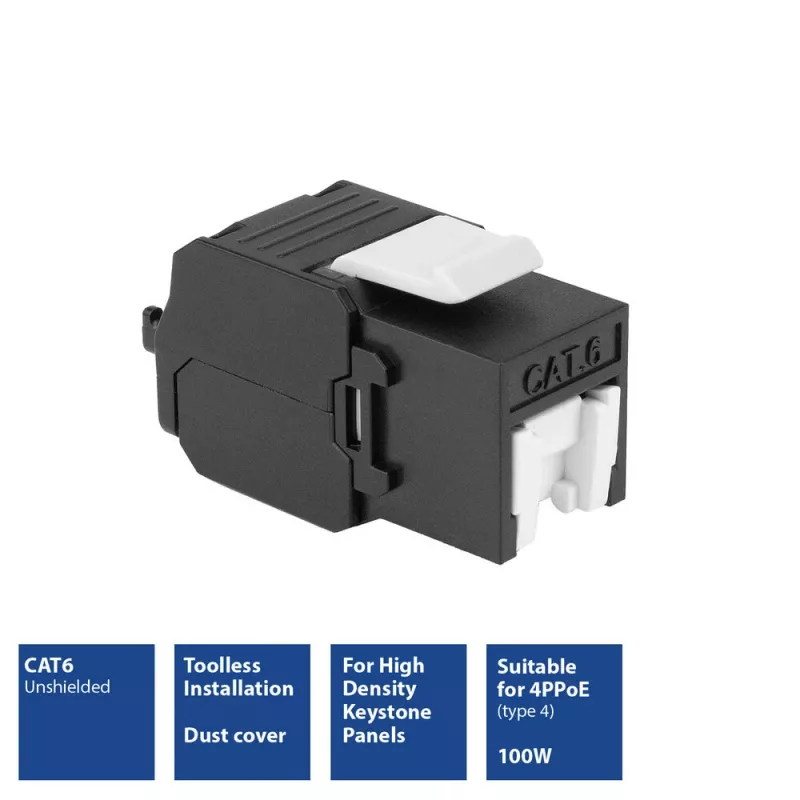

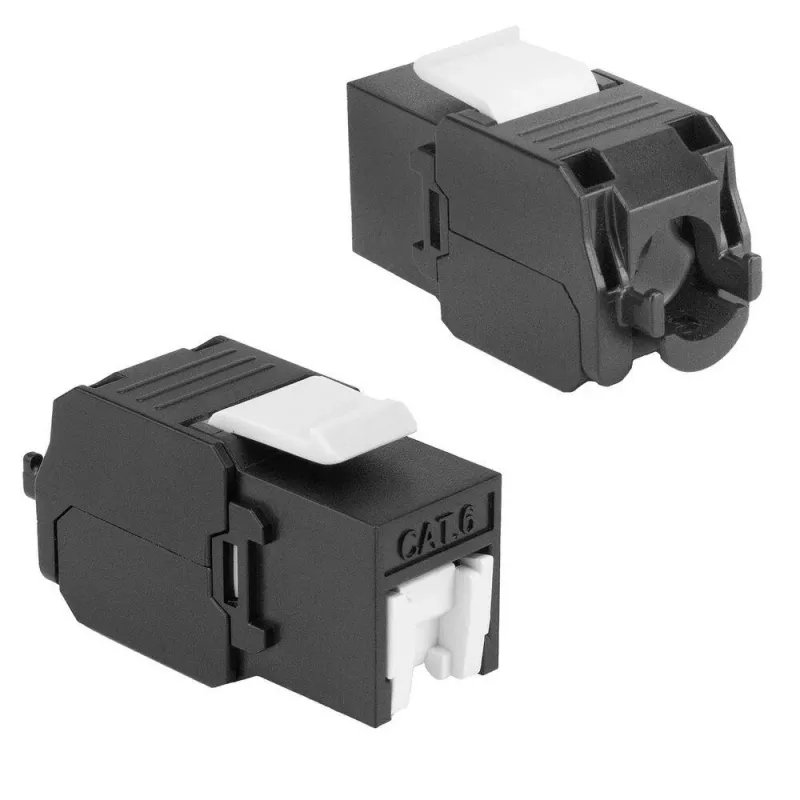

ACT TD6024 neekranētais Keystone Jack RJ45 CAT6 ir bezinstrumentu tīkla savienotājs, kas paredzēts ātrai uzstādīšanai ielāpu paneļos un sienas rozetēs. Tas pieņem masīvus vai vītus kabeļus ar ārējo diametru 5,5–9 mm un vadiem ar izmēru 23–26 AWG. Keystone ieliktnis ietver baltu putekļu aizvaru, kas aizsargā 50 µcollu zelta pārklājuma kontaktus, un komplektā iekļauto rāvējslēdzēju savilcēju spriedzes samazināšanai. Tas atbalsta PoE++ līdz 100 W (4. tips) un ir piemērots augsta blīvuma instalācijām, kā arī standarta ielāpu paneļiem.

Priekšrocības

Keystone ieliktnis nodrošina LSA stila bezinstrumentu termināciju ar krāsu kodētām T568A un T568B vadu shēmām vienkāršai montāžai. Zelta pārklājuma kontakti samazina korozijas risku, savukārt putekļu aizvars uztur kontaktus tīrus uzstādīšanas laikā. PoE++ 100 W atbalsts paplašina strāvas padeves iespējas tīkla ierīcēm, un kompaktais bezinstrumentu dizains ietaupa laiku augsta blīvuma vidēs.

Piemērots

Galvenās specifikācijas

Kā lietot

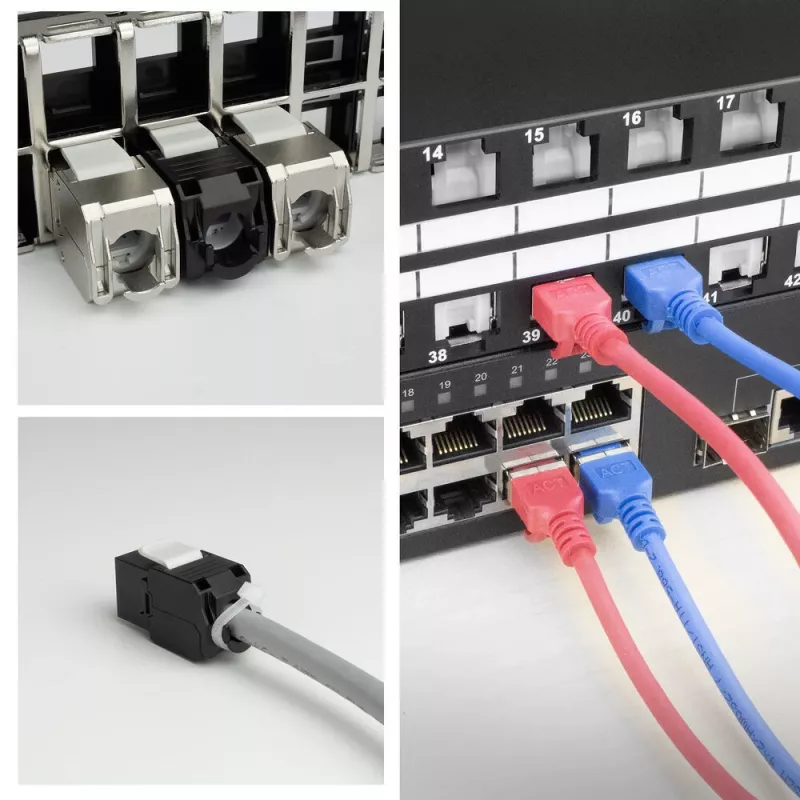

Ievietojiet kabeli keystone ieliktnī, ievērojot krāsu kodētos T568A vai T568B marķējumus, pēc tam nospiediet, lai terminētu vadus, izmantojot LSA stila bezinstrumentu mehānismu. Pārliecinieties, ka ārējais apvalks iekļaujas norādītajā 5,5–9 mm diametra diapazonā, un piestipriniet komplektā iekļauto rāvējslēdzēju savilcēju spriedzes samazināšanai. Ievietojiet keystone saderīgā ielāpu panelī vai priekšējā panelī un aizveriet balto putekļu aizvaru, lai aizsargātu kontaktus, līdz pieslēgvieta tiek izmantota.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet vītā pāra kabeļus ar atbilstošu AWG norādītajā diametra diapazonā un pēc terminācijas pārbaudiet vadu savienojumu nepārtrauktību. Izvietojot PoE++ ierīces, pārliecinieties, ka pievienotie slēdži un kabeļu sistēma atbilst jaudas un termiskajām prasībām.
