ACT Keystone Jack RJ45 CAT6A ekranēts bezinstrumentu ar putekļu vāciņu

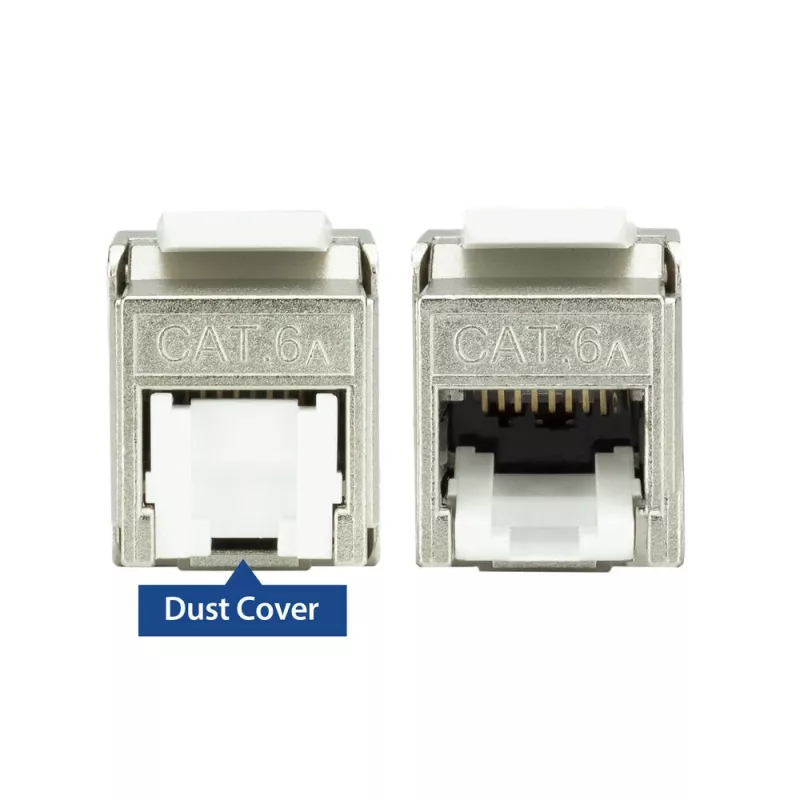

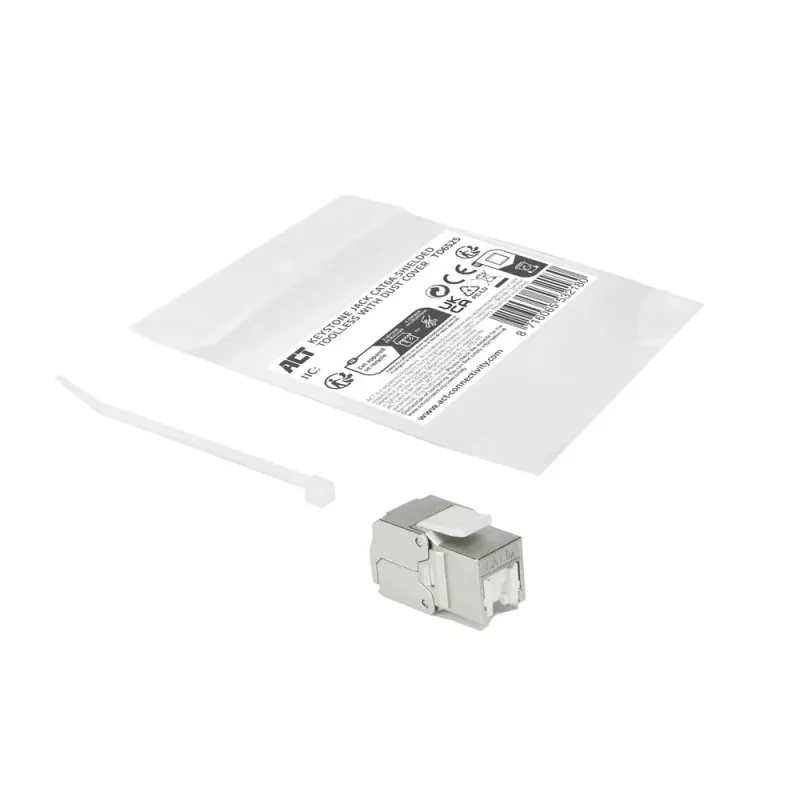

ACT Keystone Jack RJ45 CAT6A ekranēts bezinstrumentu ar putekļu vāciņu (TD6525) ir ekranēts, bezinstrumentu keystone savienotājs, kas paredzēts montāžai sadales paneļos un sienas rozetēs. Tas pieņem viendzīslu vai daudzdzīslu kabeļus ar ārējo diametru 5,0–8,5 mm un vadiem 23–26 AWG. Savienotājs ietver baltu putekļu vāciņu, lai aizsargātu 50 µ collu zeltītos kontaktus, un komplektā esošo kabeļu saiti stiepes atslogošanai. Tas atbalsta PoE++ (100 W, 4. tips) un ir saderīgs gan ar T568A, gan T568B vadu shēmām vienkāršai terminēšanai.

Priekšrocības

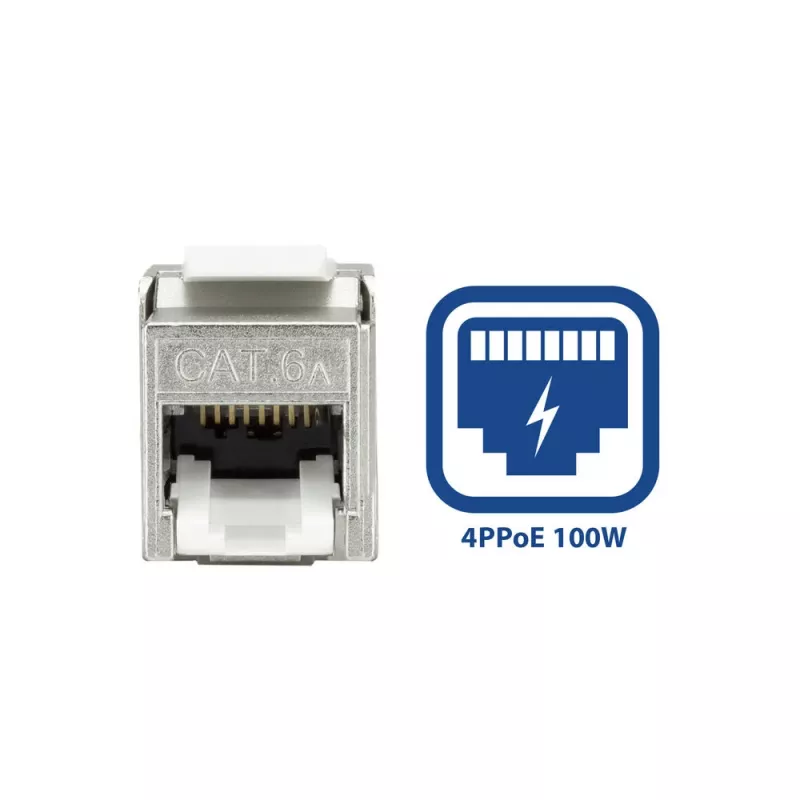

Ekranētais CAT6A dizains nodrošina uzlabotu aizsardzību pret elektromagnētiskajiem traucējumiem, savukārt bezinstrumentu LSA terminācija ļauj ātri uzstādīt bez specializētiem instrumentiem. Krāsu kodētie T568A/T568B marķējumi vienkāršo vadu savienošanu, un iekļautais putekļu vāciņš saglabā kontaktu integritāti. PoE++ 100 W atbalsts padara savienotāju piemērotu energoietilpīgām ierīcēm. Kompaktais formas faktors ļauj to izmantot augsta blīvuma sadales paneļos un standarta rozetēs.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet saderīgu Ethernet kabeli (5,0–8,5 mm ārējais diametrs, 23–26 AWG) keystone savienotājā, izpildiet uz moduļa uzdrukāto krāsu kodēto T568A vai T568B vadu shēmu un terminējiet vadus, izmantojot bezinstrumentu LSA spraugas. Aizveriet balto putekļu vāciņu, lai aizsargātu kontaktus, un nostipriniet kabeli ar komplektā esošo kabeļu saiti stiepes atslogošanai. Iespraudiet keystone saderīgā sadales panelī vai sienas plāksnē, līdz tas nofiksējas vietā.

Ieteikumi

Optimālai veiktspējai izmantojiet Cat6A novērtētu kabeli un ievērojiet pareizo vadu secību (T568A vai T568B). Nodrošiniet, lai ekrāns būtu pareizi iezemēts, ja to izmanto ekranētās instalācijās. Pirms PoE++ (100 W) pieslēgšanas pārbaudiet pievienoto ierīču PoE jaudas prasības.
