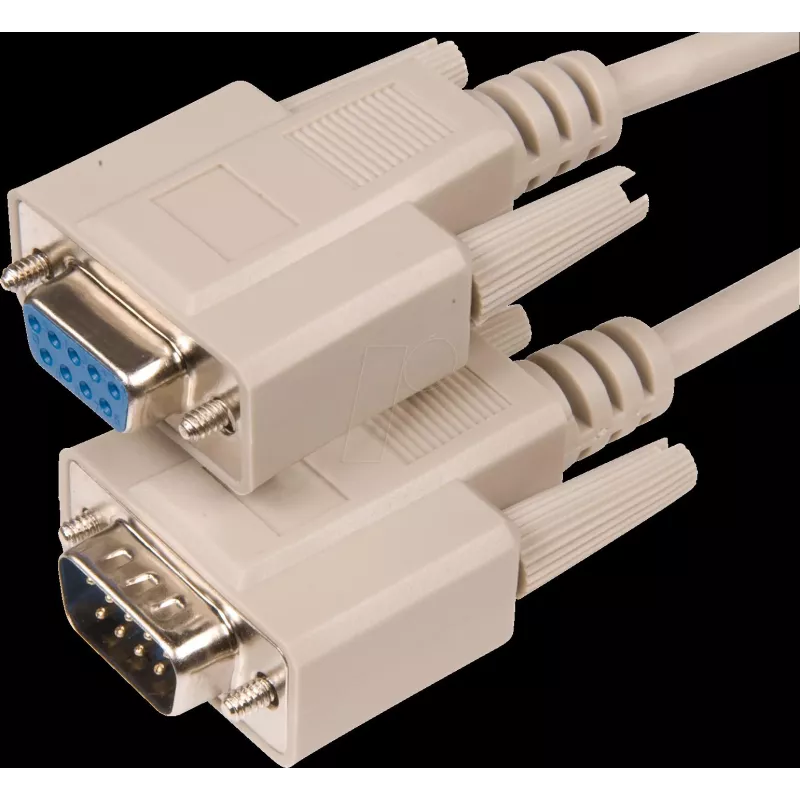

D‑SUB pagarinātāja kabelis ShiverPeaks AK 2303 ar 9 kontaktu savienotāju, 3 m

D‑SUB pagarinātāja kabelis ShiverPeaks AK 2303 ar 9 kontaktu savienotāju, 3 m ir 3 metru seriālais pagarinātāja kabelis ar taisnu 9 kontaktu D‑SUB saskarni, kas paredzēts RS‑232/seriālo savienojumu pagarināšanai. Kabelis nodrošina esošā DB9 savienojuma turpinājumu, izmantojot vienā galā 9 kontaktu spraudni un otrā galā 9 kontaktu ligzdu, ļaujot signālu pārraidi starp ierīcēm bez savienotāju tipa maiņas. Tas ir paredzēts uzticamam signālu pagarinājumam vidēs, kur nepieciešama standarta 9 kontaktu Sub‑D savienojamība.

Priekšrocības

Pagarinātāja kabelim ir pilna izmēra 9 kontaktu Sub‑D saskarne, kas saglabā kontaktu piešķiršanu un signāla integritāti 3 m garumā. Formētie savienotāju korpusi samazina mehānisko slodzi savienojumu vietās un nodrošina pastāvīgu mehānisku aizsardzību. Taisnais spraudnis‑ligzda konfigurācija vienkāršo modemu, seriālo perifērijas ierīču un vecāka aprīkojuma pievienošanu bez adapteriem. Neitrāla konstrukcija atbalsta parasto RS‑232 signalizāciju un ir savietojama ar plašu ierīču klāstu, kurās izmanto standarta DB9 savienotāju.

Piemērots

• RS‑232 seriālo savienojumu pagarināšanai starp datoriem un modemiem
• Industriālo kontrolleru un PLC pieslēgšanai operatora termināļiem vai diagnostikas rīkiem
• Seriālo printeru, svītrkodu skeneru vai etiķešu printeru ar DB9 saskarnēm savienošanai
• Savienojumu uzturēšanai ar vecāku aprīkojumu, kurā tiek izmantoti 9 kontaktu Sub‑D savienotāji

Galvenās specifikācijas

• Savienotāja tips: 9 kontaktu Sub‑D spraudnis uz 9 kontaktu Sub‑D ligzdu
• Kabeļa garums: 3,0 metri
• Savienotāju korpuss: formēts mehāniskai slodzes samazināšanai un mehāniskai aizsardzībai
• Paredzētais signālu standarts: RS‑232/seriālais
• Konfigurācija: taisna, viens‑pret‑vienu kontaktu kartējums (bez dzimuma maiņas vai kontaktu konvertācijas)

Lietošana

Pievienojiet 9 kontaktu spraudni pie avota ierīces seriālās ligzdas un uzspraudiet 9 kontaktu ligzdu uz mērķa ierīces seriālā spraudņa. Pirms pievienošanas pārliecinieties, ka abas ierīces ir izslēgtas, vai ievērojiet ierīču ražotāja karstās nomaiņas vadlīnijas. Kad savienojums izveidots, pārbaudiet seriālās komunikācijas iestatījumus (baudu ātrumu, paritāti, stopbitus) resursa un perifērijas ierīcēs, lai tie atbilstu esošajai RS‑232 konfigurācijai. Novietojiet kabeli, izvairoties no asiem līkumiem, stipras saspiešanas vai elektrisko trokšņu avotiem.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, ievērojiet kabeļa garumu līdz 3 m, kā norādīts, un izvairieties no kabeļa novietošanas blakus augstsprieguma elektrolīnijām vai motoriem. Izmantojiet ferīta serdeņus vai ekranētu maršrutēšanu, ja vidē ir paaugstināts elektromagnētisko traucējumu līmenis. Ja nepieciešami garāki savienojumi vai signāla buferizācija, apsveriet retranslatoru vai RS‑232 uz RS‑422/RS‑485 pārveidotāju izmantošanu, kas piemēroti jūsu lietojumam.
