DeLOCK 64338 Iekšējais M.2 Adapteris Mini PCI Express Vīrišķais

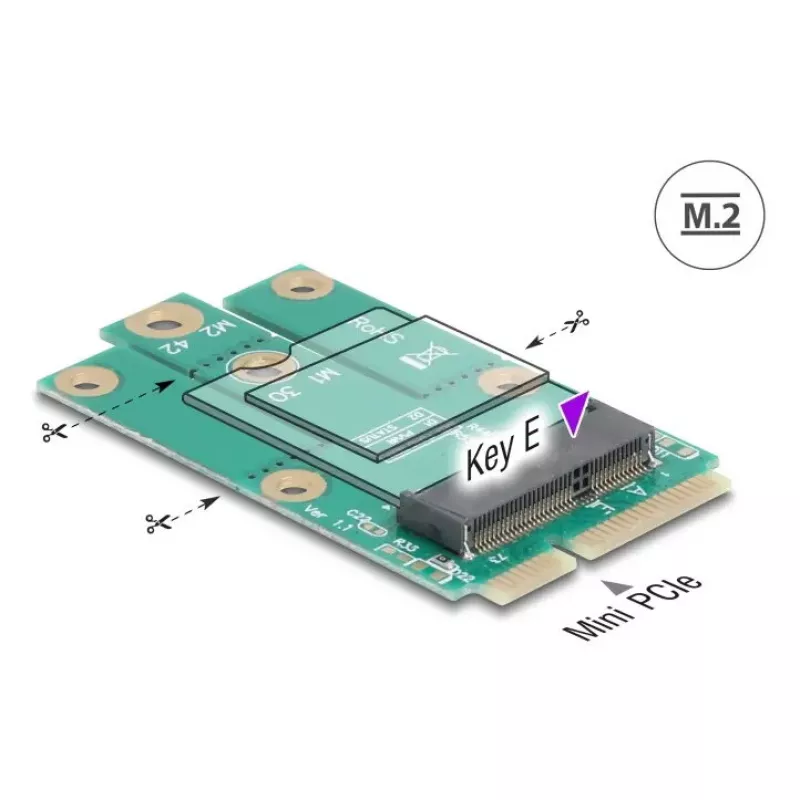

Šis Delock adapteris ļauj uzstādīt M.2 moduli 2242, 2230, 3042 vai 3030 formātā sistēmā, izmantojot Mini PCIe saskarni. DeLOCK 64338 ir iekšējais M.2 adapteris ar vīrišķo Mini PCI Express savienotāju un kompaktiem izmēriem (30 mm platums, 54 mm dziļums, 4 mm augstums), paredzēts ierobežotas vietas instalācijām.

Priekšrocības

Adapteris atbalsta vairākus M.2 moduļu garumus, izmantojot iepriekš noteiktu lūzuma punktu, kas ļauj saīsināt plati no pilna izmēra līdz pusizmēram. Tā vīrišķais Mini PCIe interfeiss nodrošina tiešu uzstādīšanu saderīgos Mini PCIe slotos, un kompaktā forma padara to piemērotu maziem korpusiem un iegultām sistēmām.

Piemērots

• M.2 SSD vai moduļu pievienošanai sistēmām ar Mini PCIe slotu
• Kompaktiem datoriem, iegultām sistēmām un rūpnieciskām mātesplatēm
• Prototipēšanai un M.2 moduļu testēšanai ierobežotas telpas vidē

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis: 64338
• Saskarne: Mini PCI Express (vīrišķais)
• Atbalstītie M.2 formāti: 2242, 2230, 3042, 3030
• Izmēri: 30 mm (P) × 54 mm (D) × 4 mm (A)
• MPN: 64338
• EAN: 4043619643387

Kā lietot

Ievietojiet adapteri brīvā Mini PCIe slotā uz saimnieksistēmas mātesplates vai sistēmas plates, izmantojot vīrišķo savienotāju. Uzstādiet M.2 moduli atbilstošā pozīcijā tā garumam un nostipriniet to saskaņā ar saimnieksistēmas montāžas metodi. Ja nepieciešams īsāks adaptera garums, pirms uzstādīšanas saīsiniet plati iepriekš noteiktajā lūzuma punktā, lai iegūtu pusizmēra formātu.

Ieteikumi

Pirms uzstādīšanas pārliecinieties, ka saimnieksistēma atbalsta konkrēto M.2 moduļa veidu un atslēgas pozīciju. Izslēdziet sistēmu un ievērojiet antistatiskās piesardzības pasākumus, rīkojoties ar adapteri un M.2 moduļiem. Pēc plates saīsināšanas pārbaudiet mehānisko atstarpi korpusā.
