DeLOCK 64339 iekšējais M.2 adapteris Mini PCI Express vīrišķais

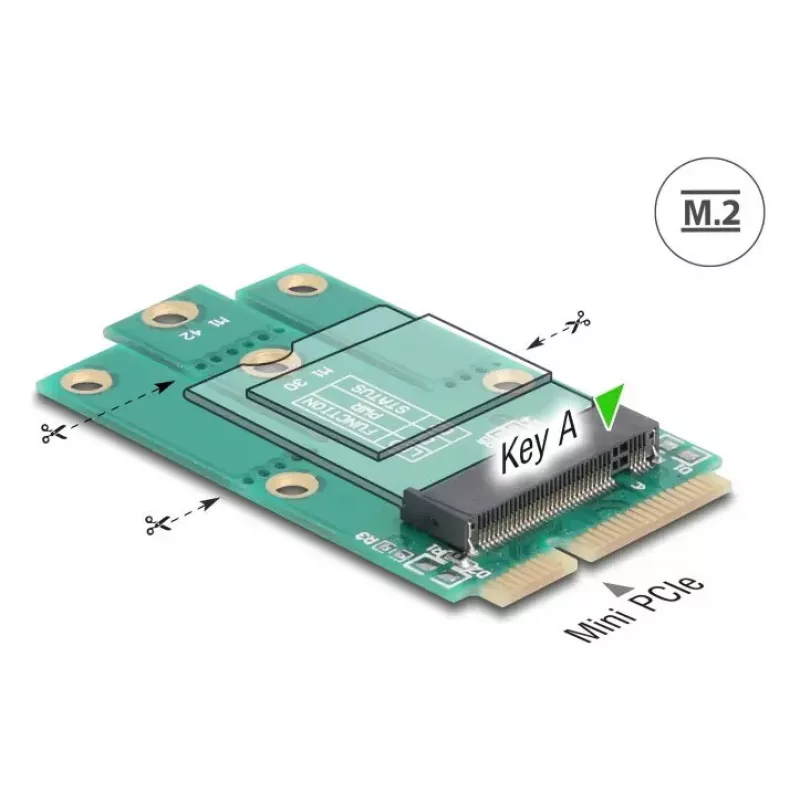

DeLOCK 64339 iekšējais M.2 adapteris savieno M.2 moduli 2242, 2230, 3042 vai 3030 formāta ar sistēmu, izmantojot Mini PCI Express slotu. Tam ir vīrišķais Mini PCIe resursdatora interfeiss un kompakti izmēri (30 mm × 54 mm × 4 mm), kas ļauj to uzstādīt saderīgās ierīcēs, lai paplašinātu atmiņu vai pievienotu M.2 funkcionalitāti.

Priekšrocības

Adapteris atbalsta vairākus M.2 garumus, izmantojot iepriekš noteiktu lūzuma punktu, kas ļauj to saīsināt no pilna izmēra līdz pusei. Tā vīrišķais Mini PCIe interfeiss nodrošina tiešu uzstādīšanu Mini PCIe slotos bez papildu kabeļiem. Tā plānais profils un mazais nospiedums padara to piemērotu sistēmām ar ierobežotu vietu.

Piemērots

• M.2 SSD vai moduļa pievienošanai sistēmām ar Mini PCIe slotu
• Atmiņas uzlabošanai kompaktos galddatoros, iegultās sistēmās vai rūpnieciskos personālajos datoros
• M.2 moduļu prototipēšanai un testēšanai uz Mini PCIe aprīkotām mātesplatēm

Galvenās specifikācijas

• Ražotājs: DELOCK
• Modelis / MPN: 64339
• EAN: 4043619643394
• Saskarne: Mini PCI Express (vīrišķais)
• Atbalstītie M.2 izmēri: 2242, 2230, 3042, 3030
• Izmēri: 30 mm (P) × 54 mm (D) × 4 mm (A)

Lietošanas norādījumi

Uzstādiet adapteri pieejamā Mini PCIe slotā uz resursdatora plates, izmantojot vīrišķo savienotāju. Ievietojiet saderīgo M.2 moduli M.2 slotā uz adaptera un nostipriniet to pareizajā starplikas pozīcijā atbilstoši moduļa garumam. Ja nepieciešams, saīsiniet adapteri iepriekš noteiktajā lūzuma punktā, lai atbilstu puses izmēra montāžas pozīcijai pirms moduļa nostiprināšanas.

Ieteikumi

Pārliecinieties, ka resursdatora sistēma atbalsta konkrēto M.2 moduļa tipu (piem., SATA vai NVMe, ja piemērojams) un ka BIOS/programmaparatūras iestatījumi ļauj izmantot M.2 ierīces, izmantojot Mini PCIe. Rīkojieties ar adapteri un M.2 moduli, ievērojot pareizus ESD piesardzības pasākumus, un pārbaudiet, vai montāžas starplikas un skrūvju izmēri atbilst izvēlētajam M.2 garumam.
