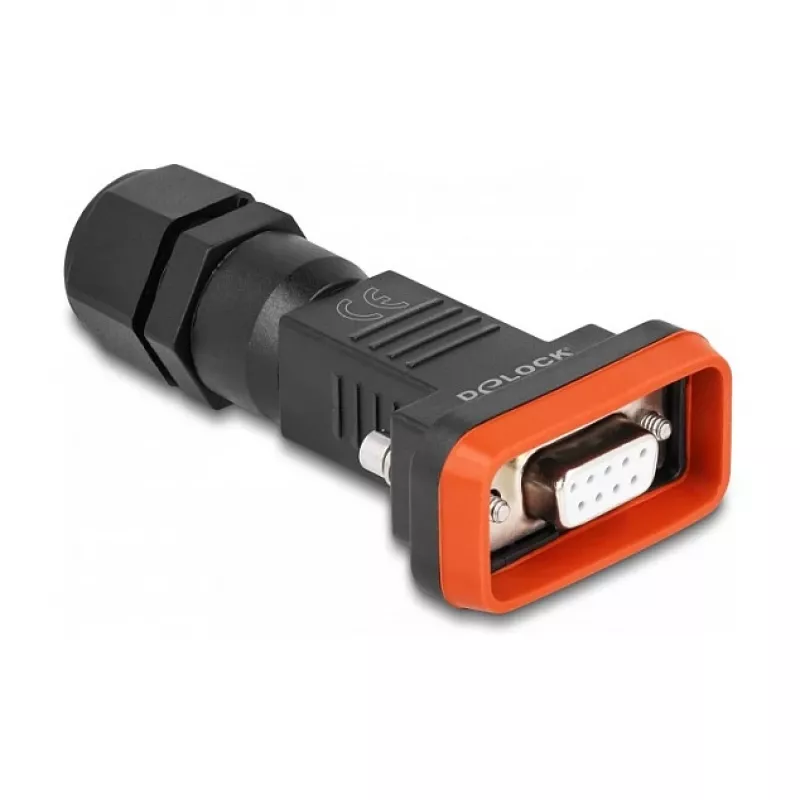

DeLOCK D-Sub 9 kontaktu ligzda, IP67 ūdensizturīgs savienotājs, melns oranžs

DeLOCK D-Sub 9 kontaktu ligzdas IP67 ūdensizturīgais savienotājs ir lodējama D-Sub saskarne, kas paredzēta uzticamai kabeļu montāžai un lietošanai prasīgās vidēs. Savienotājs ir melnā un oranžā krāsā, un tam ir IP67 aizsardzības klases korpuss, kas aizsargā pielodētos kabeļu vadus no mitruma, padarot to piemērotu uzstādīšanai sadales skapjos un citās rūpnieciskās vietās. Tā izmēri ir aptuveni 80 mm (platums) × 41 mm (dziļums) × 22 mm (augstums).

Priekšrocības

IP67 aizsardzības klases korpuss nodrošina putekļu necaurlaidīgu un ūdensizturīgu aizsardzību lodētajiem savienojumiem. Dizains ļauj kabeli izvadīt caur korpusu un pielodēt tieši pie 9 kontaktu D-Sub kontaktiem, pēc tam kopā ar savienotāju ievietot korpusā, lai nodrošinātu drošu montāžu. Kompaktie izmēri un uzticamā konstrukcija atbalsta drošu darbību rūpnieciskos un skapjos montētos lietojumos.

Piemērots

• Kabeļu montāžai un pielāgotām kabeļu instalācijām
• Sadales skapju savienojumiem un rūpnieciskiem vadības paneļiem
• Lietojumiem, kur nepieciešama putekļu un ūdens aizsardzība (IP67)

Galvenās specifikācijas

• Savienotāja tips: D-Sub 9 kontaktu (ligzda)
• Kontakti: 9 lodēšanas kontakti
• Aizsardzības klase: IP67 (korpuss)
• Produkta krāsa: Melna, Oranža
• Izmēri (P × D × A): 80 × 41 × 22 mm (aptuveni)
• Zīmols: DELOCK
• Ražotāja daļas numurs (MPN): 87803
• EAN: 4043619878031

Kā lietot

Izvelciet sagatavoto kabeli caur ūdensizturīgo korpusu un pielodējiet katru dzīslu pie atbilstošajiem 9 lodēšanas kontaktiem uz D-Sub ligzdas. Pēc lodēšanas novietojiet savienotāju un pielodētos vadus korpusā un nostipriniet tos saskaņā ar korpusa montāžas metodi, lai savienotājs kopā ar kabeli tiktu ievietots IP67 korpusā. Pievelciet korpusa nodrošinātās skavas vai skrūves, lai nodrošinātu putekļu un ūdens necaurlaidīgu blīvējumu, pirms uzstādāt samontēto savienotāju sadales skapī vai panelī.

Ieteikumi

Izmantojiet atbilstoša izmēra kabeļus un pareizu lodēšanas tehniku, lai nodrošinātu mehānisko stabilitāti un uzticamu elektrisko kontaktu. Pēc montāžas pārbaudiet korpusa blīves un stiprinājumus, lai saglabātu IP67 aizsardzību. Uzstādot skapjos, atstājiet vietu savienotāja savienošanai un apkopes piekļuvei.
