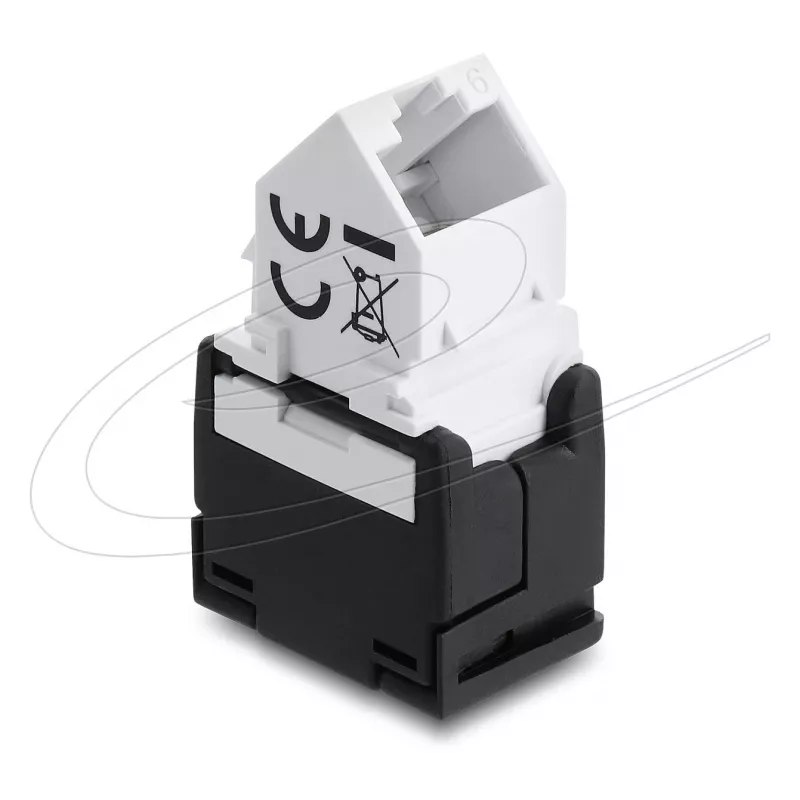

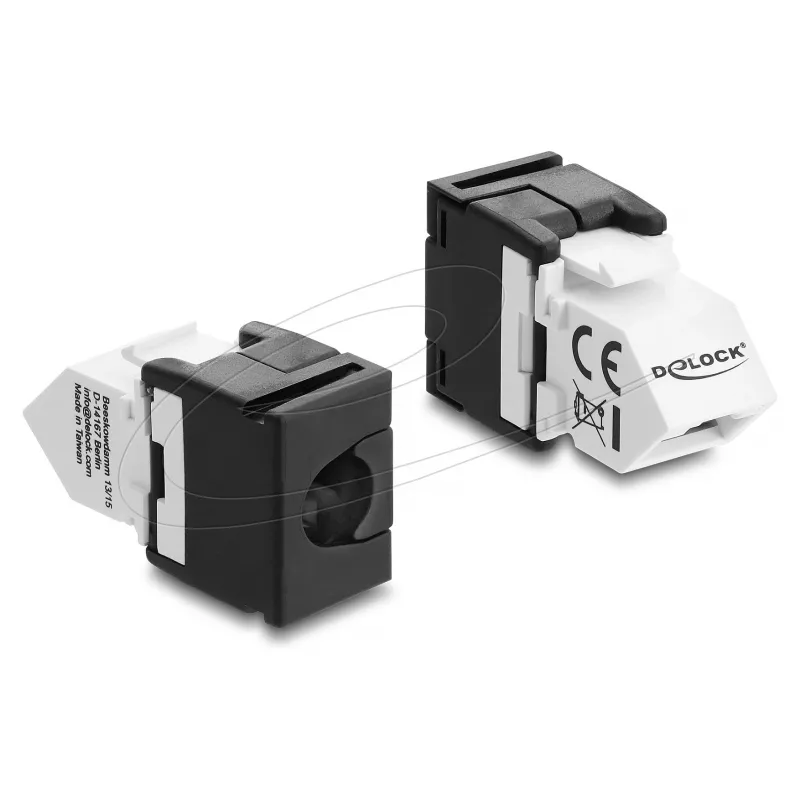

DELOCK Keystone modulis RJ45 ligzda uz LSA Cat.6 45° leņķveida neekranēts melns

DELOCK Keystone modulis RJ45 ligzda uz LSA Cat.6 45° leņķveida neekranēts melns nodrošina kompaktu terminēšanas risinājumu Cat.6 Ethernet kabeļu instalācijām. Paredzēts uzstādīšanai keystone sienas rāmjos un komutācijas paneļos, modulis terminē vītā pāra kabeļus pie LSA IDC kontaktiem un piedāvā standarta RJ45 priekšējo ligzdu tīkla iekārtām. 45° leņķveida korpuss atvieglo kabeļu izvadīšanu šaurās vietās, vienlaikus saglabājot pareizu pāru izvietojumu uzticamai datu pārraidei.

Priekšrocības

Modulis atbalsta Cat.6 veiktspēju un saglabā signāla integritāti, izmantojot precīzu RJ45 kontaktu interfeisu un LSA IDC terminēšanu. Tā neekranētā konstrukcija ir piemērota tipiskiem biroja un dzīvojamiem apstākļiem, kur ekranēti kabeļi nav nepieciešami. 45° leņķveida forma samazina kabeļu spriedzi aiz paneļiem un sienas rāmjiem un nodrošina sakārtotāku kabeļu pārvaldību pārpildītos statņos vai seklās sadales kārbās. Kompaktais keystone formāts ļauj viegli uzstādīt un nomainīt standarta apdares paneļos un komutācijas paneļos.

Piemērots

Galvenās specifikācijas

Kā lietot

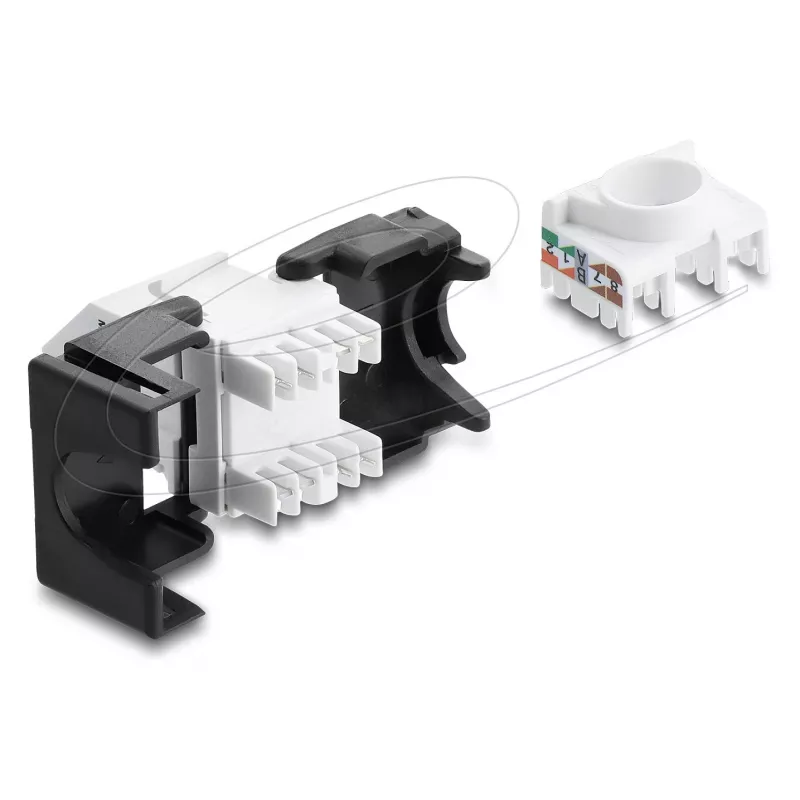

Ievietojiet moduli saderīgā keystone atverē sienas rāmī vai komutācijas panelī, līdz tas nofiksējas vietā. Noņemiet kabeļa apvalku un sakārtojiet atsevišķos vadītājus atbilstoši izvēlētajai vadu standartam (T568A vai T568B). Ievietojiet katru vadītāju attiecīgajā LSA/IDC slota vietā un izmantojiet piemērotu punch-down instrumentu, lai droši noterminētu vadītājus. Pēc terminēšanas pārbaudiet savienojumu ar tīkla testeri, lai pārliecinātos par nepārtrauktību un pareizu pāru vadojumu, pēc tam pievienojiet RJ45 komutācijas kabeli priekšējā ligzdā, lai pievienotu tīkla iekārtas.

Ieteikumi

Izmantojiet atbilstošu kabeļu pārvaldības praksi un ievērojiet liekuma rādiusus, lai saglabātu Cat.6 veiktspēju. Vidēs ar augstu elektromagnētisko traucējumu līmeni apsveriet ekranētu alternatīvu un saderīgu ekranētu kabeļu izmantošanu. Vienmēr pārbaudiet vadu standarta konsistenci visā instalācijā (T568A vai T568B) un veiciet kabeļu sertifikācijas testus, ja nepieciešama garantēta veiktspēja.
