DELOCK koaksiālais SMA gofrējamais spraudnis LMR200 kabelim ar termorukuma uzmavu

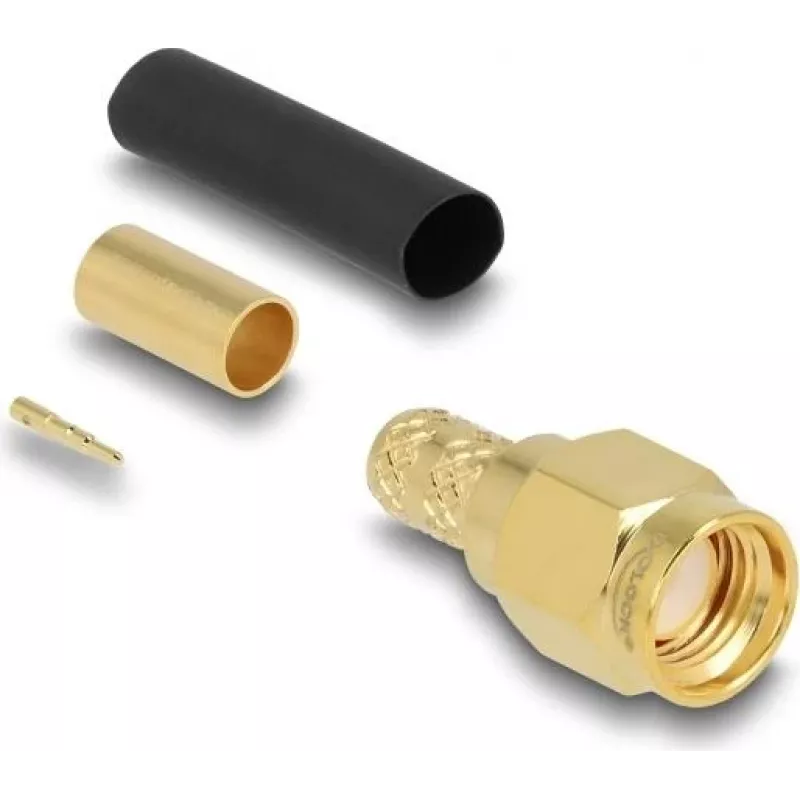

DELOCK SMA gofrējamais spraudnis LMR200 kabelim ar termorukuma uzmavu ir kompakts koaksiālais savienotājs, kas paredzēts LMR200 tipa RF koaksiālo kabeļu terminēšanai. Spraudnis tiek gofrēts uz kabeļa, saspiežot ārējo uzmavu uz pinuma un nostiprinot centrālo vadītāja kontaktu, izveidojot mehāniski stabilu un elektriski uzticamu SMA savienojumu, kas piemērots radio, antenu un vispārējām RF lietojumprogrammām.

Priekšrocības

Savienotājs piedāvā kompaktu SMA formas faktoru, kas, pareizi uzstādīts, uztur nemainīgu pretestību un zemus signāla zudumus. Gofrētais savienojums nodrošina mehāniski drošu stiprinājumu un uzticamu elektrisko kontaktu ar kabeļa pinumu un centrālo vadītāju. Termorukuma uzmava ir iekļauta, lai sniegtu papildu stiepes atvieglojumu, vides aizsardzību un uzlabotu mehānisko stabilitāti savienojuma vietā starp kabeli un savienotāju.

Galvenās specifikācijas

Kā lietot

Sagatavojiet LMR200 kabeli, noņemot ārējo apvalku, atsedzot pinumu un centrālo vadītāju atbilstoši ieteicamajiem izmēriem šim savienotāja tipam. Pirms savienotāja korpusa montāžas uzvelciet uz kabeļa piegādāto termorukuma uzmavu un gofrējamo uzmavu. Ievietojiet centrālo vadītāju kontaktā un novietojiet pinumu pār savienotāja korpusu, kā norādīts, pēc tam gofrējiet uzmavu ar piemērotu gofrēšanas instrumentu, lai nostiprinātu pinumu. Ja šim konkrētajam variantam nepieciešams, pielodējiet vai citādi droši nostipriniet centrālo kontaktu saskaņā ar standarta SMA montāžas praksi. Visbeidzot, uzvelciet termorukuma uzmavu pāri savienojumam un pielieciet siltumu, lai izveidotu ciešu aizsargkārtu, kas nodrošina stiepes atvieglojumu.

Lietošanas ieteikumi

Izmantojiet kalibrētus gofrēšanas instrumentus, kas paredzēti LMR200 uzmavām, un pēc montāžas pārbaudiet elektrisko nepārtrauktību un pretestību ar piemērotu testa aprīkojumu. Ievērojiet ESD piesardzības pasākumus un pirms gofrēšanas pārliecinieties, ka centrālais vadītājs un pinums ir pareizi novietoti, lai izvairītos no signāla pasliktināšanās. Nomainiet termorukuma uzmavu, ja tā ir bojāta, lai saglabātu mehānisko aizsardzību.

Dabiski iekļauti atslēgvārdi: DELOCK SMA gofrējamais spraudnis, LMR200 kabelis, termorukuma uzmava, SMA savienotājs, gofrētais savienojums, RF savienotājs, antenas pieslēgums.
