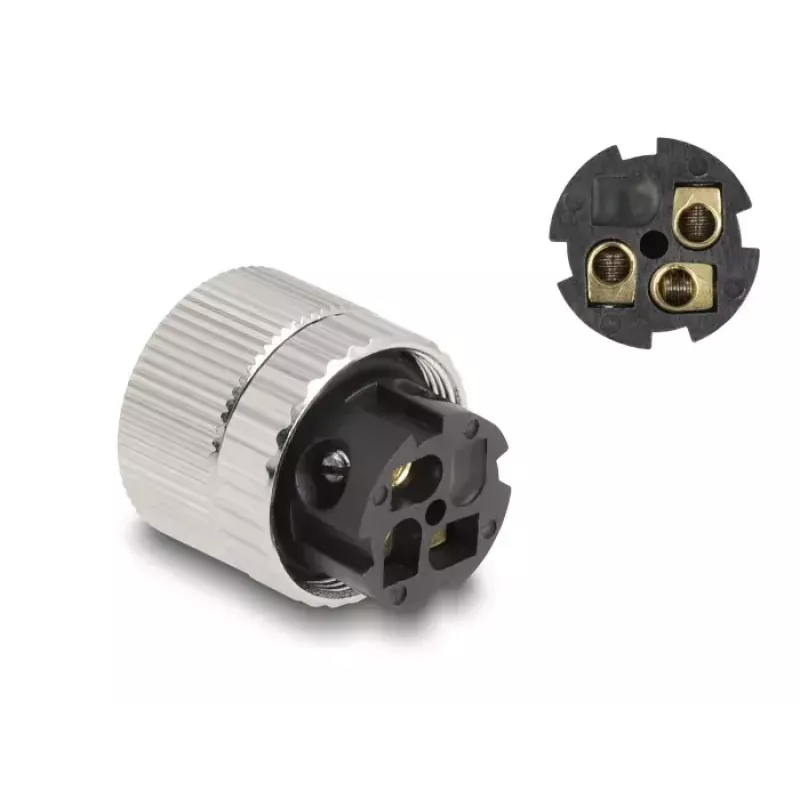

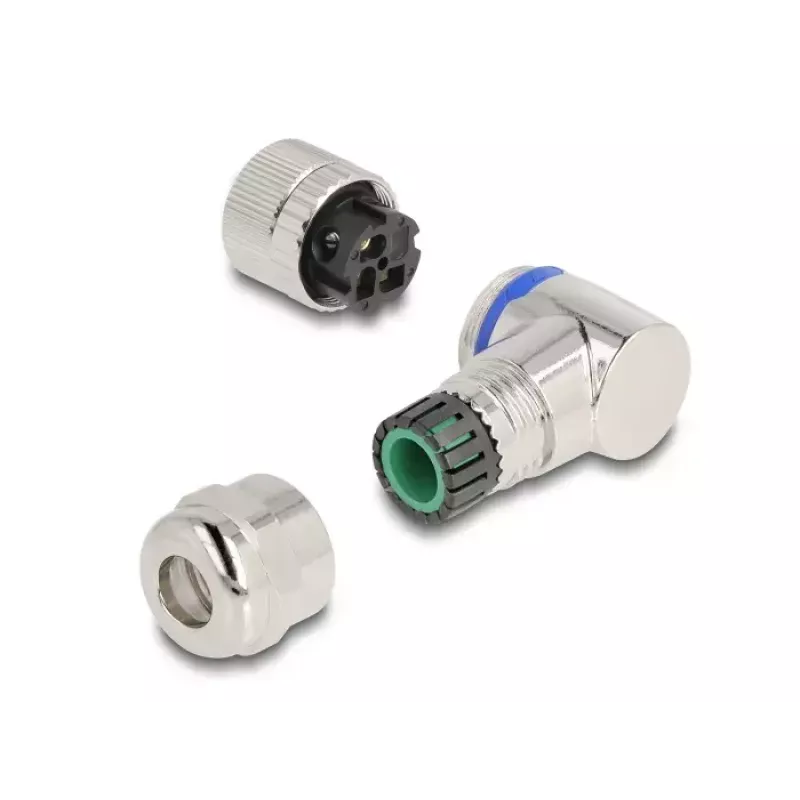

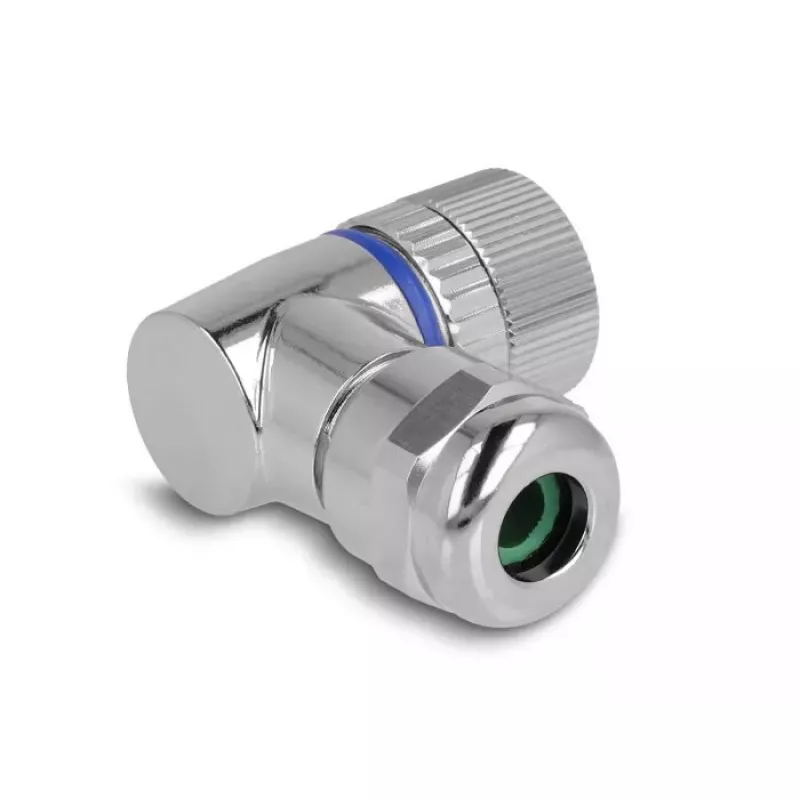

DeLOCK M12 savienotājs A-kodēts 3 kontaktu, sievišķais, 90° leņķis, metāls

DeLOCK M12 savienotājs A-kodēts 3 kontaktu, sievišķais, 90° leņķis, metāls nodrošina uzticamu savienojumu starp M12 ierīces savienotāju un skrūvspaiļu vadu kabeli. Izgatavots no metāla ar melnu un sudraba apdari, savienotājs apvieno kompaktu leņķveida korpusu ar drošu skrūvspaili izmantošanai mašīnu vadībā, automatizācijā un citās rūpniecisko kabeļu saskarnes lietojumprogrammās.

Priekšrocības

Šis M12 sievišķais savienotājs piedāvā vietu taupošu 90° leņķveida konstrukciju, kas atvieglo kabeļu izvietošanu šaurās instalācijās. Metāla korpuss uzlabo mehānisko izturību un ekranējumu, savukārt skrūvspailes savienojums nodrošina vienkāršu, ar instrumentiem veicamu vadojumu bez nepieciešamības pēc iepriekš nobeidzamiem kabeļiem. Produkta izmēri (44 mm platums, 35 mm dziļums, 20,2 mm augstums) padara to saderīgu ar dažādām montāžām, kur nepieciešama uzticama savienojamība.

Piemērots

• Mašīnu vadības sistēmām
• Rūpnieciskajai automatizācijai un sensoriem
• Paneļu un lauka kabeļu savienojumiem
• Situācijām, kur nepieciešami leņķveida M12 A-kodēti savienojumi ar skrūvspailēm

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 60542
• EAN: 4043619605422
• Savienotāja tips: M12 A-kodēts, 3 kontaktu, sievišķais
• Orientācija: 90° leņķveida
• Terminālis: skrūvspaile
• Korpusa materiāls: metāls
• Krāsa: Melna, Sudraba
• Izmēri (P×D×A): 44 × 35 × 20,2 mm

Kā lietot

Noņemiet kabeļu dzīslu izolāciju līdz ieteicamajam garumam skrūvspailei, ievietojiet katru dzīslu attiecīgajā spailē un droši pievelciet skrūves. Saskaņojiet un savienojiet M12 savienotāju ar atbilstošo sievišķo A-kodēto M12 ligzdu un piestipriniet atbilstoši ierīces vai paneļa montāžas instrukcijām. Pirms pievienotās iekārtas ieslēgšanas pārbaudiet pareizo kontaktu piešķiri un mehānisko stabilitāti.

Ieteikumi

Izmantojiet piemērotus vada šķērsgriezuma izmērus un pievilkšanas griezes momentu skrūvspailēm, ievērojiet ierīces ražotāja spraudņa kontaktu izvietojuma un montāžas norādījumus un pārliecinieties, ka savienotājs tiek uzstādīts vidē, kas ir saderīga ar metāla korpusiem, lai izvairītos no korozijas vai elektriskā zemējuma problēmām.
