DeLOCK M12 savienotājs A-kodēts 8 kontaktu vīrišķais skrūvsavienojums

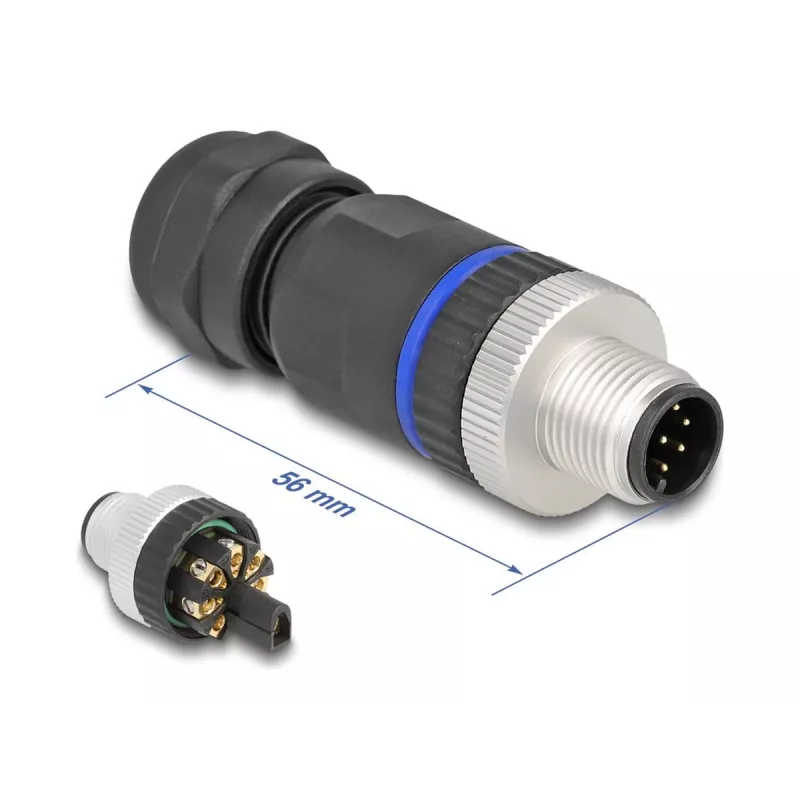

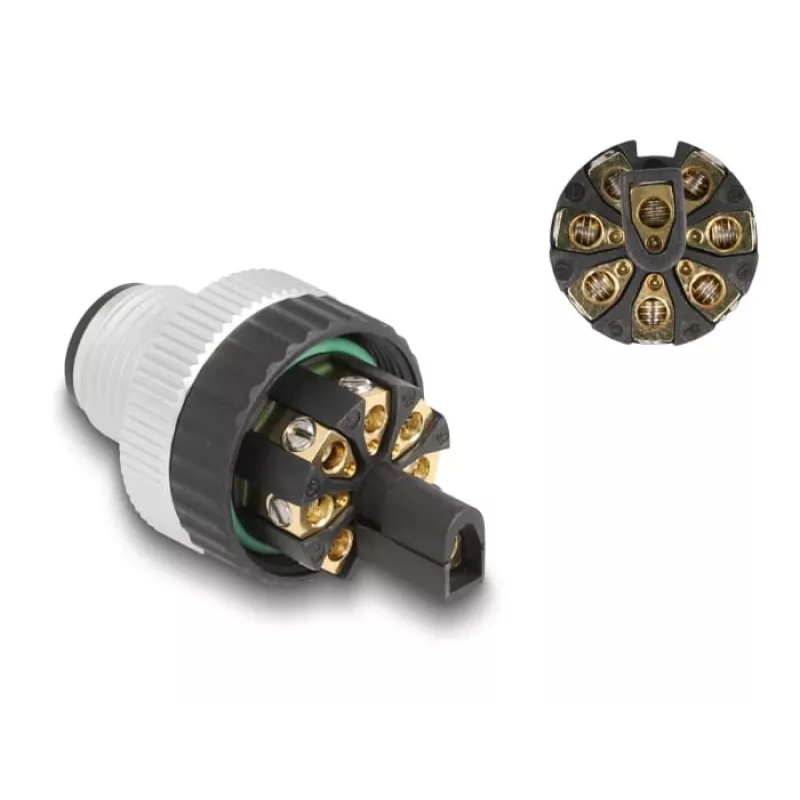

DeLOCK M12 savienotājs A-kodēts 8 kontaktu vīrišķais skrūvsavienojums ir metāla A-kodēts M12 spraudnis ar astoņiem kontaktiem un skrūvspaili vadu pievienošanai. Tas paredzēts, lai nodrošinātu uzticamu elektrisko savienojumu mašīnvadībai, automatizācijai un citām rūpnieciskām lietojumprogrammām, kur nepieciešama izturīga M12 saskarne. Savienotāja platums ir 56 mm un dziļums 20 mm, un tas ir melnā un sudraba krāsā.

Priekšrocības

Metāla korpuss un skrūvspaile nodrošina mehānisku stabilitāti un drošu kontaktu noturību. A-kodētā 8 kontaktu konfigurācija ļauj vienā savienotājā izmantot vairākas signālu vai strāvas līnijas. Kompaktie izmēri ļauj to uzstādīt šaurās vietās, vienlaikus saglabājot standartizēto M12 saskarni savietojamībai ar esošo aprīkojumu.

Piemērots

• Mašīnvadības sistēmām
• Rūpnieciskās automatizācijas sensoriem un izpildmehānismiem
• Signālu un zemsprieguma strāvas savienojumiem vadības skapjos
• Lauka elektroinstalācijai, kur nepieciešams M12 A-kodēts vīrišķais savienotājs

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 60535
• EAN: 4043619605354
• Tips: M12 A-kodēts vīrišķais savienotājs, 8 kontakti
• Savienojums: Skrūvspaile
• Materiāls: Metāla korpuss
• Izmēri: 56 mm (platums) x 20 mm (dziļums)
• Krāsa: Melna, Sudraba

Lietošana

Noņemiet kabeļa dzīslu izolāciju līdz ieteicamajam garumam, ievietojiet katru dzīslu attiecīgajā skrūvspailē un pievelciet skrūves, lai nostiprinātu vadus. Pirms strāvas pieslēgšanas pārbaudiet pareizu kontaktu piešķiri saskaņā ar elektroinstalācijas shēmu. Iespraudiet M12 vīrišķo savienotāju atbilstošajā A-kodētajā sievišķajā ligzdā un pārliecinieties, ka mehāniskais fiksators vai savienotājuzgrieznis ir pareizi nofiksēts.

Ieteikumi

Izmantojiet atbilstošus vadu šķērsgriezumus un griezes momenta vērtības skrūvspailēm; ievērojiet attiecīgos uzstādīšanas un drošības standartus rūpnieciskajam aprīkojumam. Periodiski pārbaudiet savienojumus, vai nav korozijas vai vaļīguma augstas vibrācijas vidē.
