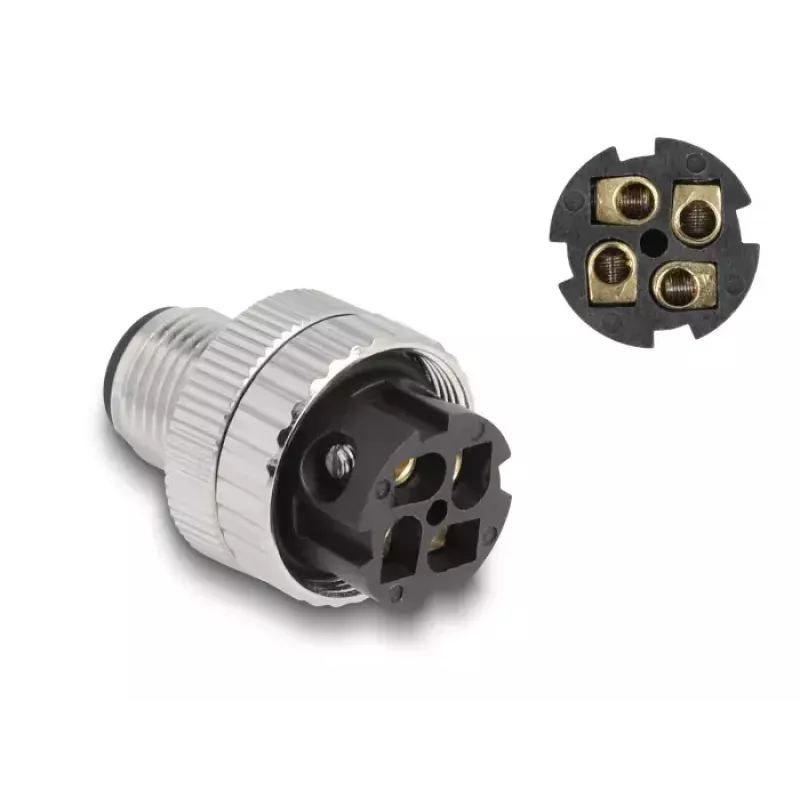

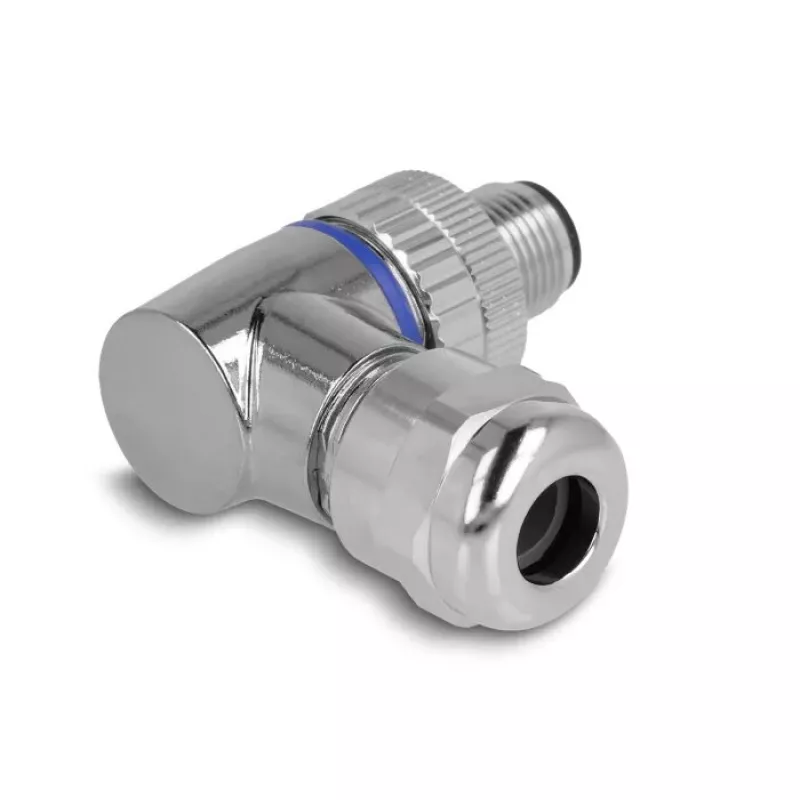

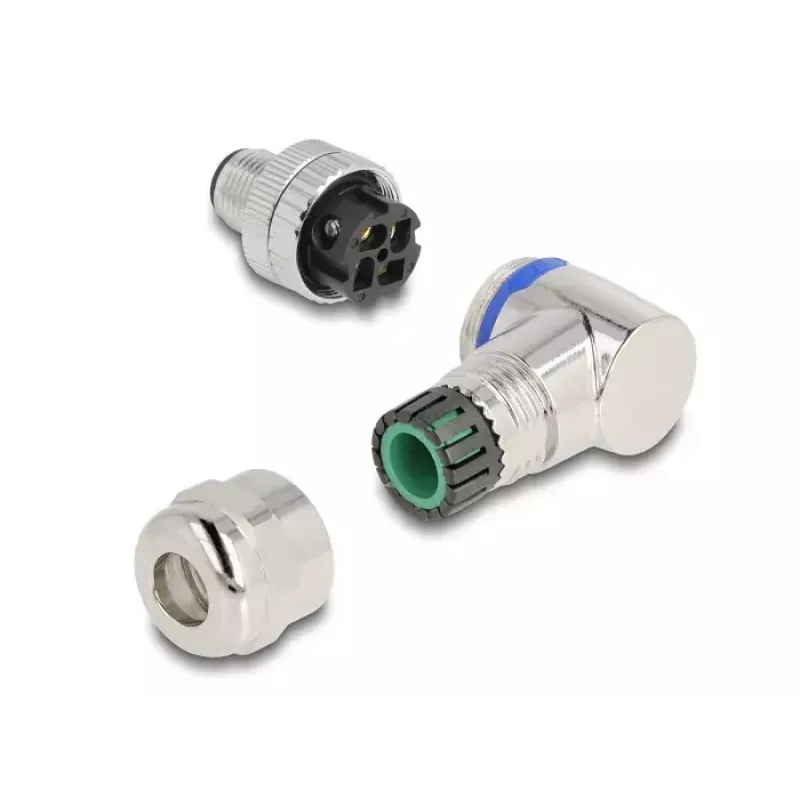

DeLOCK M12 Savienotājs A-kodēts 4 kontaktu vīrišķais 90° leņķa metāls

DeLOCK M12 savienotājs A-kodēts 4 kontaktu vīrišķais 90° leņķa metāls ir kompakts, uzticams savienotājs droša skrūvspaiļu savienojuma izveidei starp kabeli un M12 saskarni. Tas ir paredzēts montāžai un nodrošina taisnleņķa orientāciju, lai ietaupītu vietu instalācijās. Savienotāja korpuss ir metāla un pieejams melnā un sudraba apdarē.

Priekšrocības

Leņķveida M12 dizains ļauj uzstādīt ierobežotā telpā, vienlaikus saglabājot uzticamu elektrisko kontaktu. Skrūvspaiļu montāža vienkāršo kabeļa pievienošanu bez nepieciešamības pēc presēšanas instrumentiem. Metāla konstrukcija palielina mehānisko izturību un nodrošina stabilu veiktspēju industriālā vidē.

Piemērots

• Mašīnu vadības un automatizācijas iekārtām
• Industriāliem sensoriem un izpildmehānismiem ar A-kodētu M12 saskarni
• Lietojumiem, kur nepieciešams taisnleņķa M12 savienojums, lai ietaupītu vietu

Galvenās specifikācijas

• Kodējums: A-kodēts
• Kontakti: 4 kontaktu, vīrišķais
• Orientācija: 90° leņķī
• Montāža: skrūvspaiļu savienojums
• Korpusa materiāls: metāls
• Izmēri (P×D×A): 44 mm × 41,3 mm × 20 mm
• Krāsa: melna, sudraba
• Zīmols: DELOCK, MPN: 60540, EAN: 4043619605408

Lietošanas instrukcija

Sagatavojiet kabeli, noņemot ārējo izolāciju, lai atklātu vadītājus. Ievietojiet katru vadītāju atbilstošajā skrūvspailē un pievelciet skrūves, lai nodrošinātu savienojumu. Izlīdziniet savienotāju ar savietojamo M12 ligzdu 90° leņķī un ieskrūvējiet vītnes, līdz tas ir pilnībā ievietots. Pārbaudiet, vai kontakti ir droši un korpuss ir pareizi nostiprināts pirms sistēmas ieslēgšanas.

Ieteikumi

Lietojiet atbilstošu griezes momentu skrūvspailēm, lai nesabojātu vadītājus; ievērojiet pievienotā aprīkojuma uzstādīšanas vadlīnijas. Izvēlieties savienotāja krāsu un montāžas orientāciju atbilstoši pieejamajai uzstādīšanas vietai.
