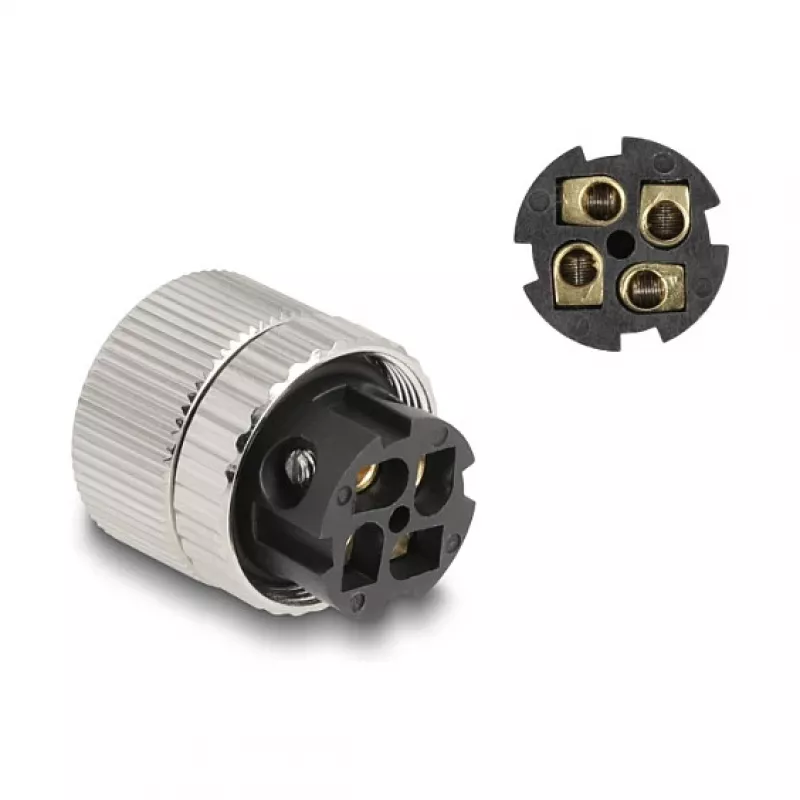

DeLOCK M12 savienotājs A-kodēts 4 kontaktu sievišķais 90° leņķveida metāla

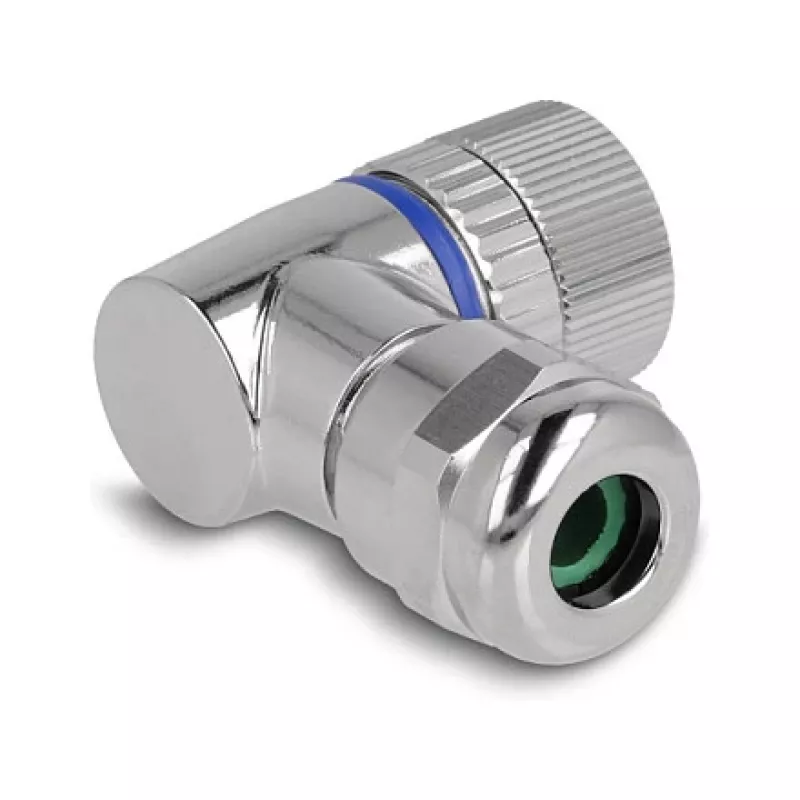

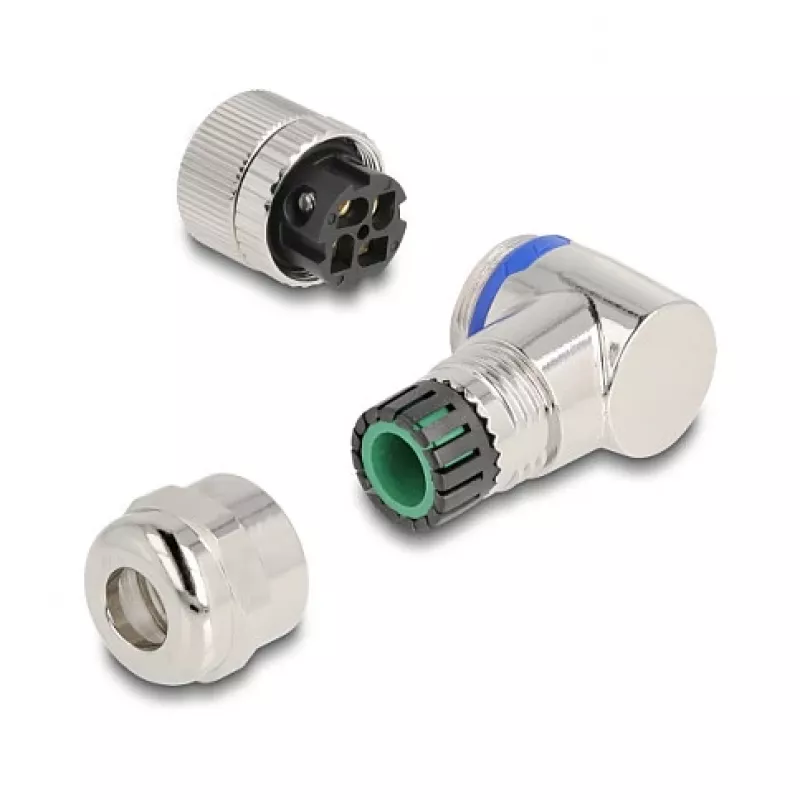

DeLOCK M12 savienotājs A-kodēts 4 kontaktu sievišķais 90° leņķveida metāla korpusā ir paredzēts kabeļa pievienošanai, izmantojot skrūvju spailes, M12 saskarnei, kas piemērots iekārtu vadības un automatizācijas lietojumiem. Kompaktais 90° leņķveida metāla korpuss samazina nepieciešamo uzstādīšanas vietu, vienlaikus nodrošinot uzticamu savienojumu rūpnieciskām vidēm. Izmēri: 44 mm platums, 35 mm dziļums, 20,2 mm augstums.

Priekšrocības

Metāla konstrukcija nodrošina mehānisku izturību un ekranējumu pret elektromagnētiskiem traucējumiem. A-kodēta 4 kontaktu M12 saskarne garantē savietojamību ar standarta sensoriem un izpildmehānismiem. Skrūvju spaiļu savienojums vienkāršo vadu pievienošanu bez nepieciešamības pēc specializētiem presēšanas instrumentiem. 90° leņķveida konstrukcija ļauj ietaupīt vietu, montējot šauros paneļos vai iekārtās.

Piemērots

• Iekārtu vadības sistēmām
• Rūpnieciskās automatizācijas ierīcēm
• Sensoru un izpildmehānismu savienojumiem
• Paneļu instalācijām ar ierobežotu dziļumu

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 60565
• EAN: 4043619605651
• Savienotāja tips: M12 A-kodēts, 4 kontaktu, sievišķais
• Orientācija: 90° leņķveida
• Korpusa materiāls: metāls
• Savienojums: skrūvju spaile
• Izmēri: 44 mm (P) x 35 mm (Dz) x 20,2 mm (A)

Lietošanas norādījumi

Sagatavojiet kabeli, noņemot vadu izolāciju līdz skrūvju spailēm nepieciešamajam garumam. Ievietojiet katru vadu attiecīgajā skrūvju spailē saskaņā ar pievienojamās ierīces elektroinstalācijas shēmu un droši pievelciet skrūves. Savietojiet M12 sievišķo savienotāju ar atbilstošo vīrišķo savienotāju un savienojiet tos, līdz tie pilnībā nofiksējas. 90° instalācijām orientējiet savienotāju tā, lai leņķveida korpuss ietilptu pieejamajā telpā, un pirms galīgās nostiprināšanas pārbaudiet mehānisko klīrensu.

Ieteikumi

Izmantojiet atbilstošus griezes momenta lielumus skrūvju spailēm un pievelciet M12 savienojumu saskaņā ar ražotāja specifikācijām. Izvēlieties kabeļus ar piemērotu izolāciju un vadu šķērsgriezumu atbilstoši lietojuma videi. Instalācijām, kas pakļautas vibrācijai vai mitrumam, apsveriet papildu stiepes samazināšanas un blīvēšanas pasākumus.
