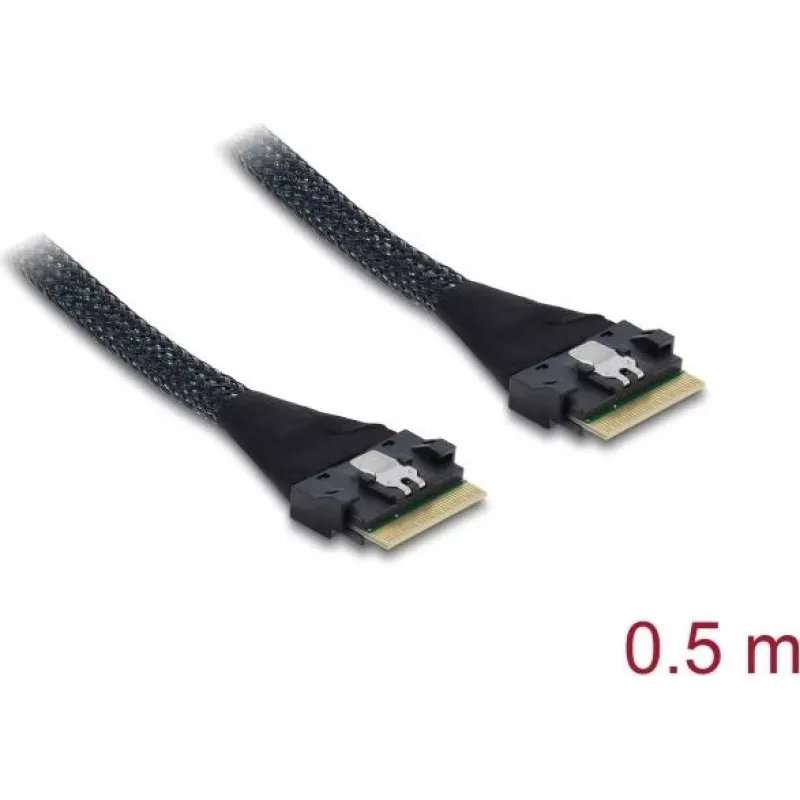

DELOCK PCIe 4.0 plānais SAS kabelis SFF-8654 8i līdz 0,5 m modelis 82303

DELOCK PCIe 4.0 plānā SAS kabeļa SFF-8654 8i līdz (0,5 m) modelis 82303 ir īss, ātrgaitas iekšējais kabelis, kas paredzēts serveru un glabāšanas sistēmām. Tas nodrošina kompaktu savienojumu starp ierīcēm, izmantojot SFF-8654 8i saskarnes, un atbalsta PCIe 4.0 joslas platumu prasīgiem datu pārraides uzdevumiem. 0,5 m garums ir paredzēts iekšējam statīva vai korpusa izkārtojumam, kur vieta ir ierobežota un signāla integritāte ir kritiska.

Priekšrocības

Plānais formas faktors samazina kabeļa apjomu un uzlabo gaisa plūsmu statīvos un korpusos, vienlaikus saglabājot augstu datu caurlaidspēju, kas saderīga ar PCIe 4.0 signalizāciju. Kabelis ir optimizēts īsiem iekšējiem savienojumiem, piedāvājot uzticamu saites veiktspēju RAID kontrolleriem, resursdatora kopnes adapteriem un glabāšanas korpusiem. Tā konstrukcija ir vērsta uz signāla kvalitātes saglabāšanu un traucējumu samazināšanu blīvās serveru vidēs.

Piemērots

• RAID kontrolleru savienošanai ar aizmugures platēm vai glabāšanas korpusiem
• Iekšējiem savienojumiem starp HBA un disku nodalījumiem serveros
• Īsiem savienojumiem kompaktās statīva sistēmās un korpusos
• Ātrgaitas glabāšanas konfigurācijām, kurām nepieciešams PCIe 4.0 joslas platums iekšējā kabeļu infrastruktūrā

Galvenās specifikācijas

• Savienotāja veids: SFF-8654 8i (abi gali ir saderīgi ar SFF-8654 8i saskarnēm)
• Atbalstītā saskarne: PCIe 4.0 joslas platums SAS saitēm
• Garums: 0,5 m (īss iekšējais kabelis)
• Formas faktors: plāns profils samazinātam kabeļa apjomam un uzlabotai gaisa plūsmai
• Pielietojums: iekšējie serveru un glabāšanas starpsavienojumi RAID, HBA un korpusiem

Lietošana

Uzstādiet kabeli, stingri ievietojot katru SFF-8654 8i savienotāju attiecīgajā portā uz kontrollera, HBA vai glabāšanas aizmugures plates. Izvadiet kabeli korpusa iekšpusē, lai netraucētu ventilatorus vai gaisa plūsmu, un nostipriniet to ar kabeļu saitēm vai stiprinājuma elementiem, ja tādi pieejami. Tā kā kabelis ir paredzēts iekšējai lietošanai, pārliecinieties, ka savienotāji ir izlīdzināti un pilnībā ievietoti pirms sistēmas ieslēgšanas, lai novērstu kļūdainus savienojumus un nodrošinātu optimālu signāla integritāti.

Ieteikumi

Lai sasniegtu labākos rezultātus, izmantojiet šo plāno SAS kabeli īsiem iekšējiem savienojumiem tajā pašā korpusā vai tuvu novietotās statīva vienībās. Izvairieties no asiem locījumiem un pārmērīgas vīšanas; saglabājiet lēnus kabeļa rādiusus, lai saglabātu signāla veiktspēju. Pārbaudiet saderību ar jūsu kontrollera vai aizmugures plates specifikācijām un ievērojiet ESD piesardzības pasākumus, rīkojoties ar iekšējiem komponentiem.
