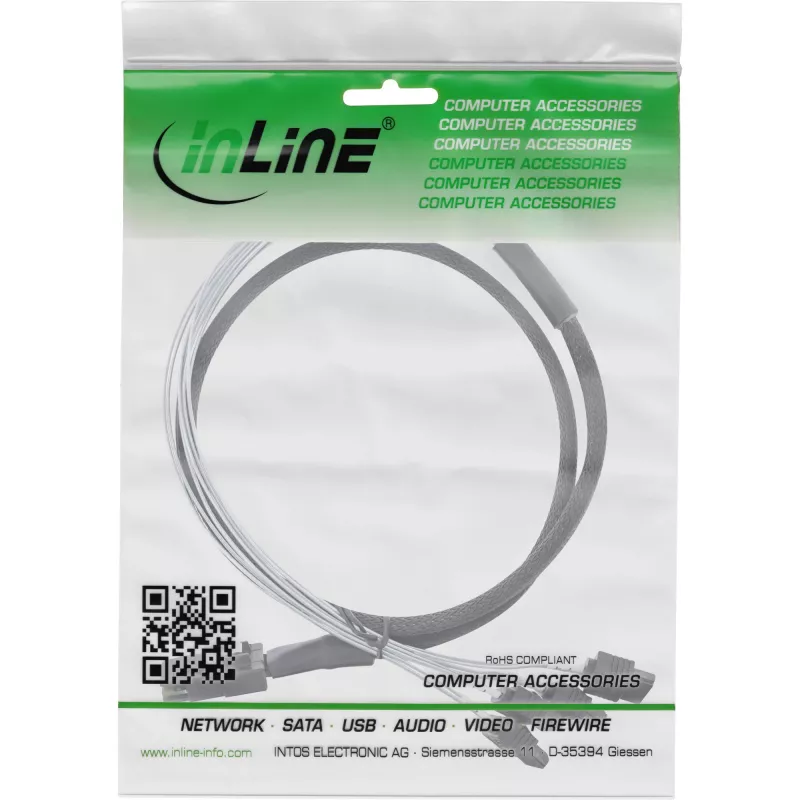

InLine SAS kabelis Mini SAS SFF8087 uz 4x SATA tiešais OCR 1m

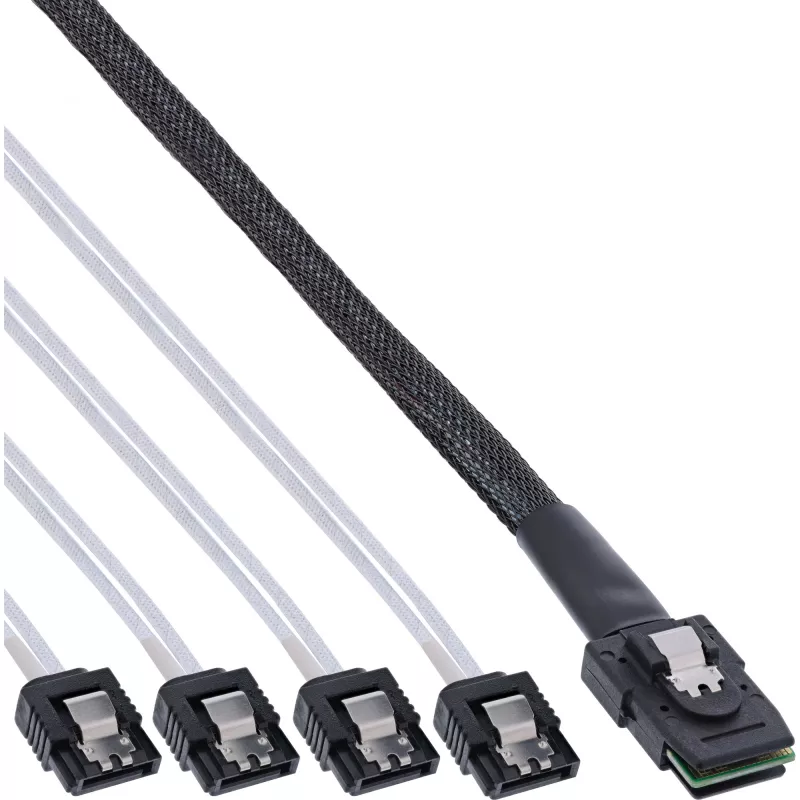

SAS kabelis Mini SAS SFF8087 (36 kontaktu) uz 4× SATA, 1:1 piešķire (caurlaide / reversā sadale, OCR) disku vai starpsavienojuma paneļu savienošanai ar resursdatora kontrolieri, kam ir četri SATA savienotāji. Atbalsta datu pārraides ātrumu līdz 6 Gbps. Pirms lietošanas pārbaudiet savienotāju piešķiri, lai nodrošinātu saderību ar jūsu aprīkojumu.

Priekšrocības

Šis Mini SAS SFF‑8087 uz 4× SATA kabelis nodrošina viena kabeļa risinājumu SAS resursdatora porta savienošanai ar līdz pat četrām SATA ierīcēm ar 1:1 (reverso) kontaktu piešķiri. Kabelis atbalsta standarta 6 Gbps SATA signalizāciju, samazina kabeļu jucekli, aizstājot vairākus atsevišķus SATA savienojumus, un ir piemērots statņu un serveru vidēm, kur nepieciešami uzticami starpsavienojuma paneļa vai tiešā diska savienojumi.

Piemērots

• SAS kontroliera savienošanai ar līdz pat četrām SATA diskdziņiem (reversā sadale)
• Iekšējo disku starpsavienojuma paneļu savienošanai ar resursdatoru, kam ir četri SATA savienotāji, ja nepieciešama reversā piešķire
• Serveru un glabāšanas korpusu kabeļu izvilkšanai, kur pieejams Mini SAS SFF‑8087 ports

Galvenās specifikācijas

• Savienotājs A: Mini SAS SFF‑8087 (36 kontaktu)

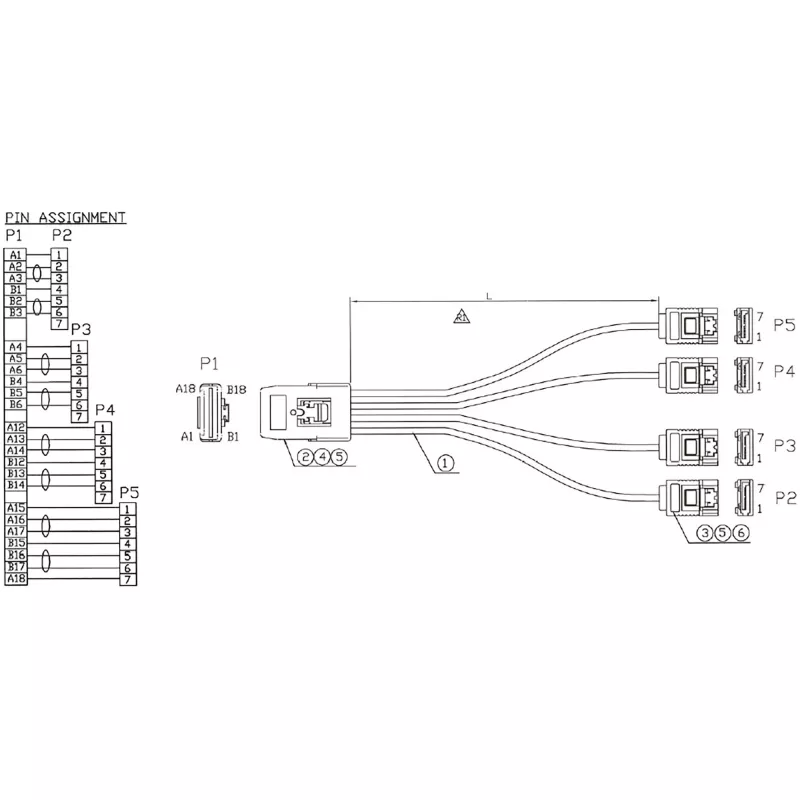

• Savienotājs B: 4 × SATA (tiešā 1:1 piešķire, reversā sadale / OCR)
• Garums: 1 m
• Datu pārraides ātrums: līdz 6 Gbps uz līniju (SATA III)
• Ražotājs: InLine, MPN: 27620B, EAN: 4043718217830

Kā lietot

Identificējiet Mini SAS SFF‑8087 portu resursdatora kontrolierī un SATA savienotājus diskdziņos vai starpsavienojuma panelī. Pievienojiet SFF‑8087 galu SAS resursdatora portam un iespraudiet četrus SATA spraudņus attiecīgajās diskdziņu vai starpsavienojuma paneļa SATA ligzdās. Pirms sistēmas ieslēgšanas pārliecinieties, ka visi savienotāji ir pareizi ievietoti. Pārbaudiet, vai resursdatora kontrolieris un mērķa ierīces atbalsta reverso (1:1) sadales piešķiri; pretējā gadījumā, ja nepieciešams, izmantojiet šķērssavienojuma (tiešās) sadales variantu.

Ieteikumi

Pirms uzstādīšanas apstipriniet nepieciešamo kontaktu piešķiri (reverso pret tiešo sadali) ar sava aprīkojuma ražotāju vai servisa rokasgrāmatu. Nepareizas piešķires izmantošana var neļaut pareizi noteikt ierīces vai izraisīt savienojamības problēmas. Rīkojieties ar savienotājiem uzmanīgi, lai nesaliektu kontaktus, un nodrošiniet drošus, pilnībā ievietotus savienojumus.
