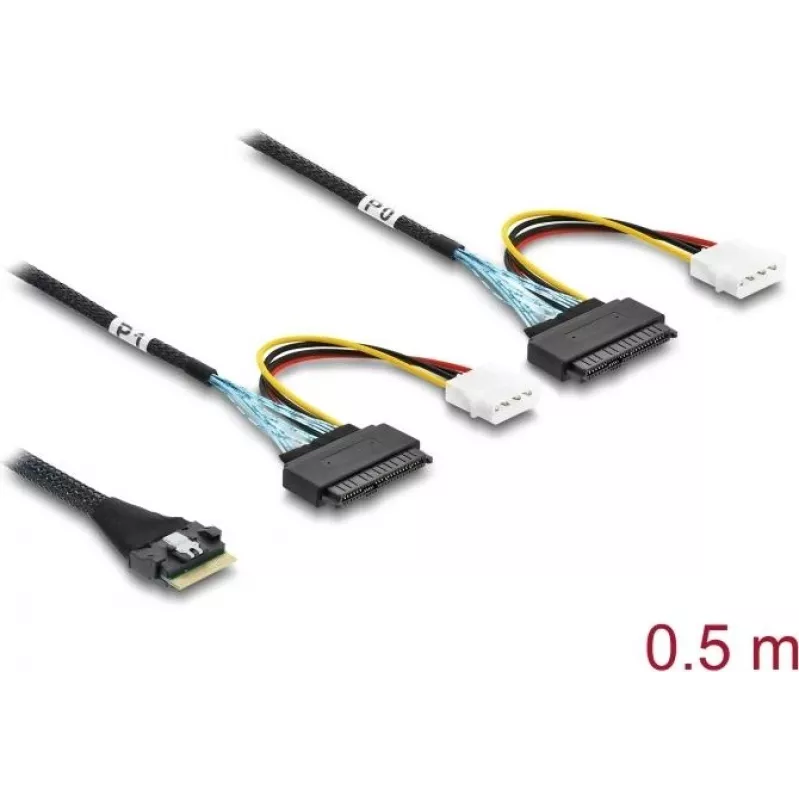

DELOCK PCIe 4.0 plānas SAS kabelis SFF-8654 8i uz 2× U.2 SFF-8639 ligzdām ar strāvas savienotāju 0,5 m

DELOCK PCIe 4.0 plānas SAS kabelis SFF-8654 8i uz 2× U.2 SFF-8639 ligzdām ar strāvas savienotāju 0,5 m ir iekšējais savienojuma kabelis, kas paredzēts viena SFF-8654 8i resursdatora porta savienošanai ar diviem U.2 (SFF-8639) diskdziņiem. 0,5 metru garais kabelis atbalsta PCIe 4.0 signālu pārraidi NVMe/U.2 SSD diskdziņiem un integrē strāvas savienotāju, lai barotu pievienotos diskdziņus, nodrošinot kompaktu un uzticamu iekšējās maršrutēšanas risinājumu serveriem un darbstacijām.

Priekšrocības

Kabelis atbalsta PCIe 4.0 datu pārraides ātrumus, ļaujot veikt ātrdarbīgu NVMe saziņu starp resursdatoru un U.2 diskdziņiem, vienlaikus saglabājot signāla integritāti plānā formas faktorā. Tā divu ligzdu konstrukcija ļauj diviem U.2 diskdziņiem koplietot vienu SFF-8654 resursdatora savienojumu, un iebūvētais strāvas savienotājs novērš nepieciešamību pēc atsevišķas strāvas kabeļu sistēmas no barošanas avota. Īsais 0,5 m garums samazina jucekli un ir piemērots blīvām iekšējām konfigurācijām, kur svarīga ir vieta un gaisa plūsma.

Piemērots

• Divu U.2 NVMe SSD diskdziņu pievienošana vienam SFF-8654 resursdatora portam serveros
• Iekšējās darbstaciju konfigurācijas, kurām nepieciešami kompakti, ātrdarbīgi datu glabāšanas savienojumi
• Vidēm, kur nepieciešama īsa kabeļu trase un kārtīga kabeļu pārvaldība
• Augstas veiktspējas datu glabāšanas konfigurācijām, izmantojot PCIe 4.0 spējīgus kontrolierus un diskdziņus

Galvenās specifikācijas

• Kabeļa tips: plāns SAS ar SFF-8654 8i uz divām SFF-8639 (U.2) ligzdām
• Garums: 0,5 m
• Saskarnes atbalsts: PCIe 4.0 signālu pārraide, piemērota NVMe/U.2 SSD diskdziņiem
• Ietver integrētu strāvas savienotāju diskdziņu barošanai
• Paredzētā lietošana: iekšējās serveru un darbstaciju instalācijas

Lietošana

Uzstādiet kabeli korpusā, pievienojot SFF-8654 8i spraudni resursdatora kontrolierim vai aizmugures plates portam. Izvadiet kabeli uz diskdziņu nodalījumiem un pievienojiet katru SFF-8639 ligzdu atbilstošajam U.2 SSD diskdzinim. Pievienojiet integrēto strāvas savienotāju atbilstošajai iekšējai barošanas galvei vai kabelim, lai nodrošinātu diskdziņu barošanu. Pārliecinieties, ka savienotāji ir pilnībā iesprausti un kabelis ir novadīts tā, lai netraucētu ventilatorus vai citus komponentus.

Ieteikumi

Izmantojiet kabeli tikai iekšējiem savienojumiem saderīgās sistēmās ar PCIe 4.0 spējīgiem kontrolieriem un U.2 NVMe diskdziņiem. Pārbaudiet, vai resursdatora ports atbalsta bifurkāciju vai nepieciešamo joslu kartēšanu diviem diskdziņiem atbilstoši jūsu kontrolierim. Uzturiet pareizu gaisa plūsmu un izvairieties no asiem līkumiem savienotāju galu tuvumā, lai saglabātu signāla integritāti.
