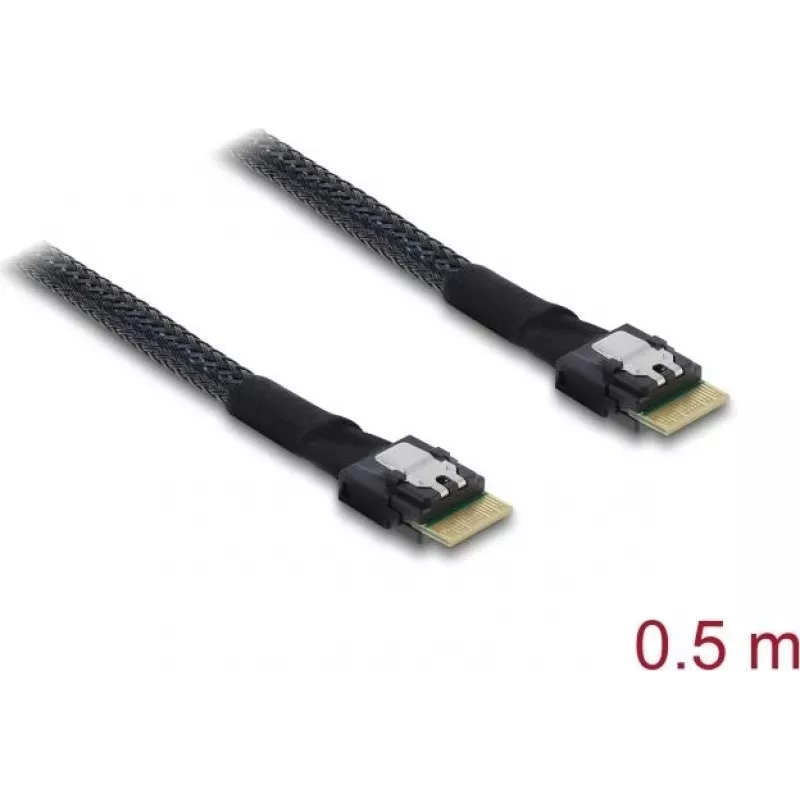

DELOCK PCIe 4.0 plāns SAS SFF-8654 4i kabelis 0,5 m

DELOCK PCIe 4.0 plāns SAS SFF-8654 4i kabelis 0,5 m nodrošina kompaktu, ekranētu savienojumu glabāšanas un serveru sistēmām, kas izmanto SFF-8654 plāns SAS saskarnes. Kabelis ir paredzēts PCIe 4.0 signālu pārraidei starp saderīgiem resursdatora adapteriem, aizmugures platēm vai paplašinātājiem, vienlaikus saglabājot kārtīgu kabeļu izvietojumu blīvos korpusos un plauktos montējamās vidēs. Ar 0,5 m garumu kabelis nodrošina līdzsvaru starp sasniedzamību un minimāliem signāla zudumiem īsiem iekšējiem savienojumiem.

Priekšrocības

Kabelis atbalsta PCIe 4.0 signālu pārraidi un ir optimizēts ātrdarbīgai datu pārraidei ar samazinātiem traucējumiem, izmantojot ekranēšanu un kontrolētas pretestības dizainu. Tā plānais SFF-8654 4i formas faktors ļauj tuvāk izvietot komponentus un vieglāk izvietot kabeļus šauros serveru nodalījumos. Fiksēts 0,5 m garums samazina lieko kabeļa atslābumu un palīdz uzturēt gaisa plūsmu un korpusa organizāciju.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• PCIe 4.0 spējīgu resursdatora adapteru savienošanai ar SFF-8654 plāns SAS aizmugures platēm vai paplašinātājiem
• Īsiem iekšējiem savienojumiem plauktos montējamos serveros un glabāšanas korpusos
• Rūpnīcas kabeļu uzlabošanai vai nomaiņai blīvās serveru montāžās
• Situācijās, kur nepieciešams kompakts kabeļu izvietojums un uzlabota gaisa plūsma

Galvenās specifikācijas

• Saskarne: SFF-8654 plāns SAS 4i savienotāji
• Atbalstītā signālu pārraide: ar PCIe 4.0 saderīgi ātrgaitas kanāli
• Garums: 0,5 m
• Konstrukcija: plāns, ekranēts kabelis, optimizēts kontrolētai pretestībai
• Paredzētais pielietojums: iekšējie serveru un glabāšanas starpsavienojumi

Kā lietot

Identificējiet SFF-8654 plāns SAS 4i pieslēgvietas uz resursdatora adaptera un aizmugures plates vai paplašinātāja. Saskaņojiet savienotāju galus ar ierīces pieslēgvietām un stingri iespiediet, līdz tie ir pilnībā ievietoti. Izvietojiet kabeli pa korpusa kabeļu kanāliem, lai izvairītos no asiem līkumiem un saglabātu atstarpi ventilatoriem un gaisa plūsmai. Atvienojot, ja ir fiksators, nospiediet to un velciet taisni, lai neslogotu savienotāju vai PCB. Pirms pievienošanas vai atvienošanas pārliecinieties, ka abas ierīces ir atslēgtas, vai ievērojiet sistēmas karstās nomaiņas vadlīnijas.

Ieteikumi

Lai nodrošinātu uzticamu PCIe 4.0 veiktspēju, saglabājiet kabeļa garumu piemērotu iekšējai izvietošanai un izvairieties no pārmērīgas locīšanas savienotāju tuvumā. Izmantojiet kabeli serveru korpusu vidē un ievērojiet aprīkojuma ražotāja norādījumus par karstās nomaiņas darbībām un elektrostatiskās izlādes piesardzības pasākumiem.
