Digitus CAT 6A kompaktais keystone modulis, ekranēts, bez instrumentu montāža, savienojums, 8 gab.

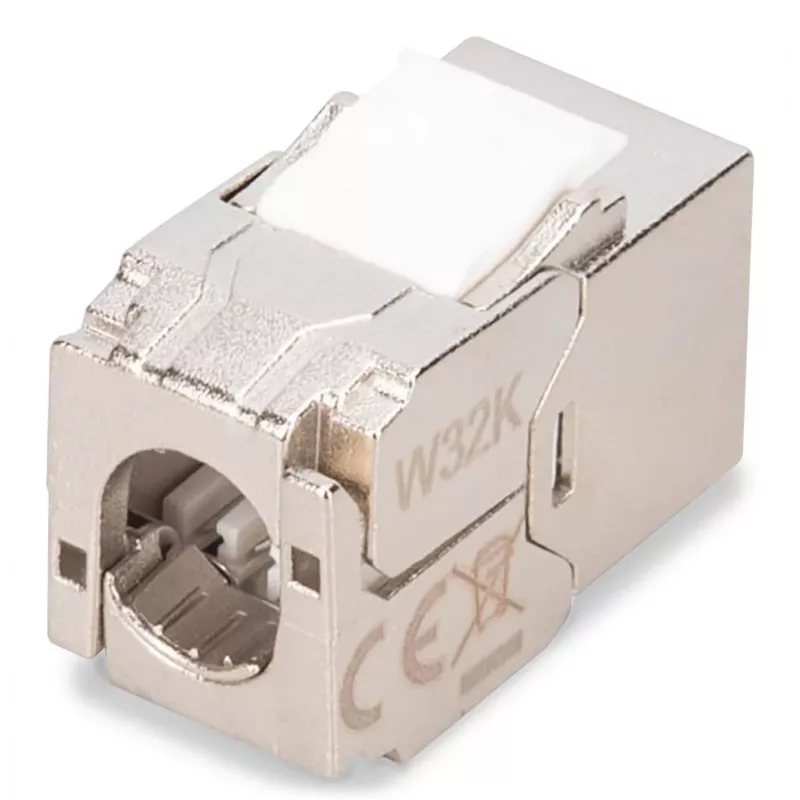

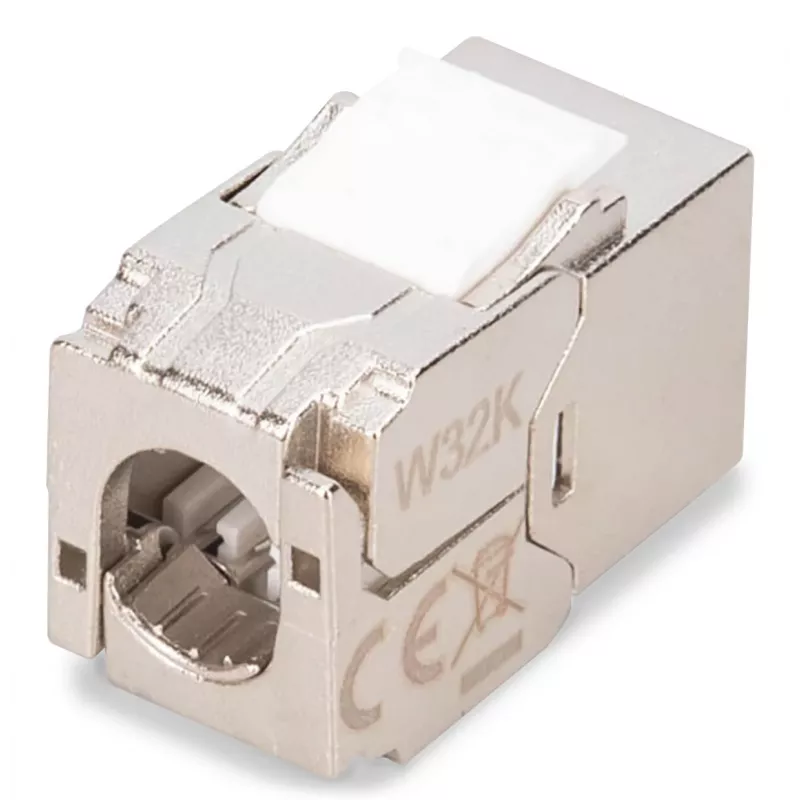

Digitus CAT 6A kompaktais keystone modulis (DN-93615-S-8) ir ekranēts, bez instrumentiem uzstādāms RJ45 ieliktnis, kas paredzēts ātrai uzstādīšanai sadales paneļos un modulārās sadales kārbās. Tā kompaktais, plakanais korpuss ar 360° ekranējuma kontaktu atbalsta 10GBase-T tīklus līdz 500 MHz un tiek piegādāts 8 moduļu iepakojumā sērijveida uzstādīšanai 19" 1U paneļos vai ar dizainu saderīgos korpusos.

Priekšrocības

Modulis piedāvā bez instrumentu terminēšanu, izmantojot LSA spaiļu savienotājus, kas ir krāsu kodēti atbilstoši EIA/TIA 568 A & B standartiem, un ietver putekļu aizsargapvalku RJ45 kontaktligzdai. Tas atbalsta PoE standartus (IEEE 802.3 af/at/bt), tostarp 4PPoE pastāvīgajā savienojumā, nodrošina augstu mehānisko uzticamību ar niķelētu cinka spiediena liešanas korpusu un fosfora bronzas kontaktiem, kā arī ir aprīkots ar inteliģentu atkārtoti aizveramu kabeļa pārvaldnieku un stiepes samazināšanas elementu drošai kabeļa fiksācijai.

Piemērots

• Datu centra un serveru telpas sadales paneļi (19" 1U sērijveida uzstādīšana)
• Modulārie sadales paneļi un ar dizainu saderīgas sadales kārbas
• Strukturētā kabeļu sistēma, kam nepieciešama CAT 6A / 10GBase-T veiktspēja
• Instalācijas, kam nepieciešams PoE / PoE+ / 4PPoE atbalsts

Galvenās specifikācijas

• Kategorija: CAT 6A, 10GBase-T
• Frekvence: līdz 500 MHz
• Standarti: ISO/IEC 11801 3. izdevums, EN 50173-1
• Savienotājs: RJ45 (8P8C), sieviešu
• Terminēšana: LSA spaiļu savienotāji, krāsu kodēti atbilstoši EIA/TIA 568 A & B (bez instrumentiem)
• Ekranējums: 360° ekranējuma kontakts
• Korpusa materiāls: cinka spiediena liešana, niķelēts
• Kontaktu materiāls/pārklājums: fosfora bronza; niķelis + 0,5 µm zelta pārklājums
• Ievietošanas spēks: maks. 30 N (IEC 60603-7-51)
• Noturēšanas spēks: 7,7 kg starp kontaktligzdu un spraudni
• Darba temperatūra: -20 °C līdz +70 °C
• Savienošanas cikli: ≥ 750
• Vadītāju saderība: AWG 26/7 – 22/1, vijums un viendzīslas (pārbaudīts ar AWG 22/1)
• Dielektriskā izturība: 1000 VDC (kontakts/kontakts), 1500 VDC (kontakts/zeme)

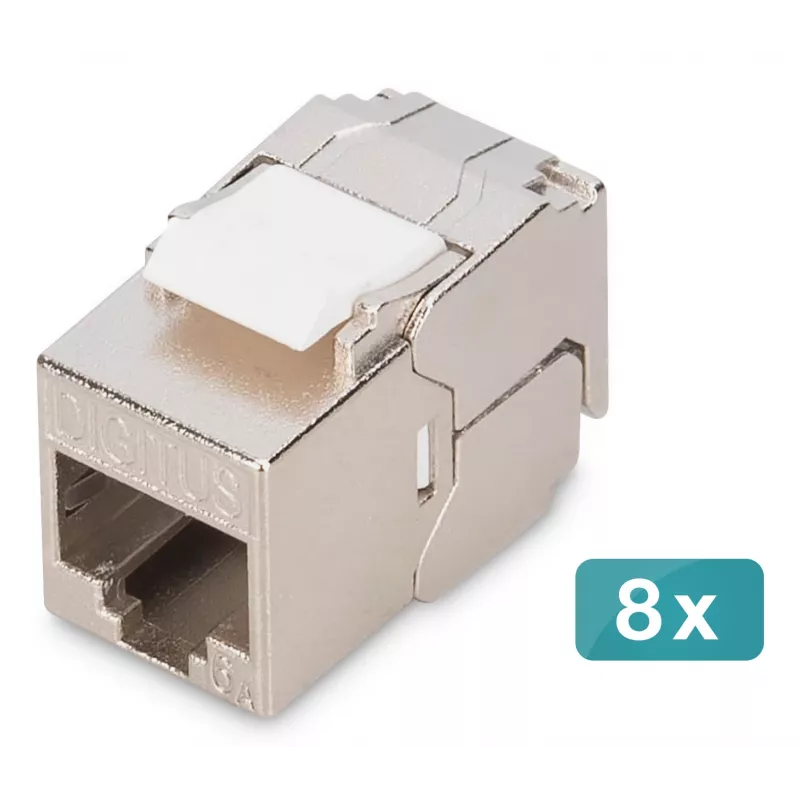

• Daudzums iepakojumā: 8 gab.
• Krāsa: sudraba

Lietošana

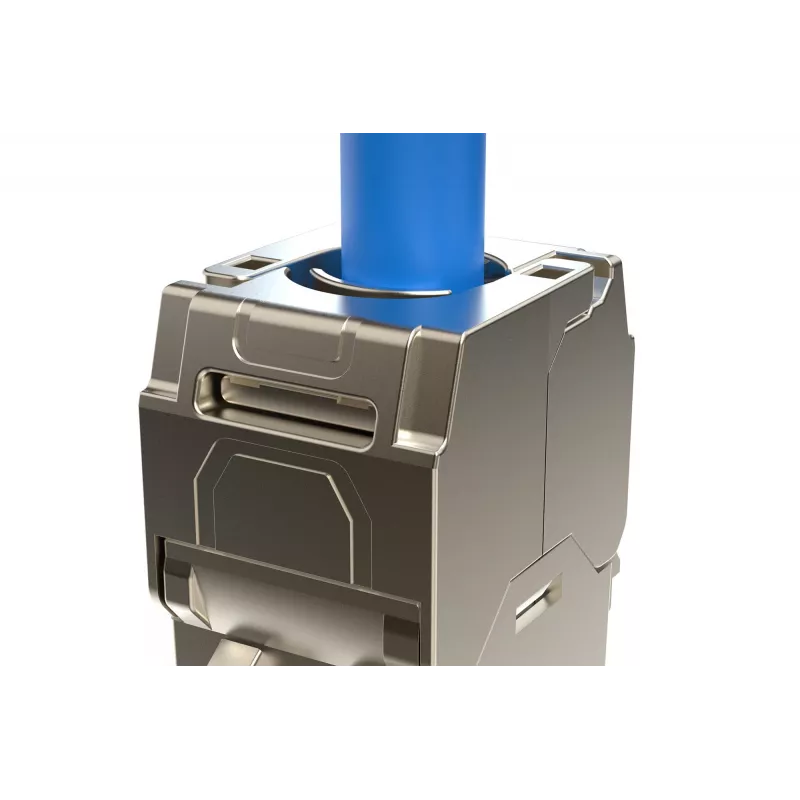

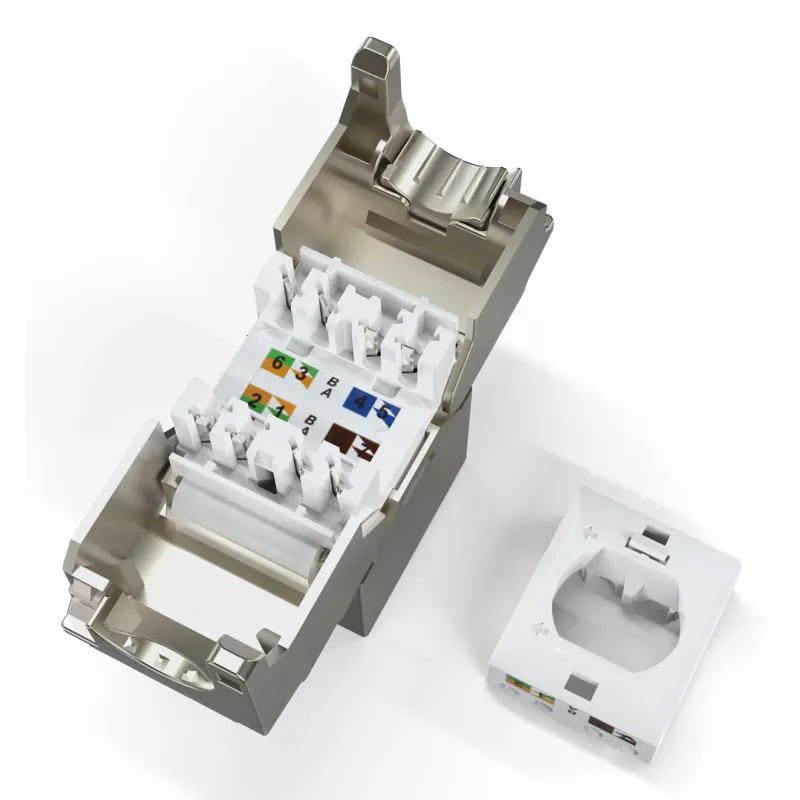

Ievietojiet moduli saderīgā 19" panelī vai ar dizainu saderīgā sadales kārbā. Noņemiet kabeļa apvalku līdz ieteicamajam garumam, ievietojiet vadītājus krāsu kodētajās LSA spraugās atbilstoši EIA/TIA 568 A vai B shēmai un terminējiet, izmantojot spaiļu savienotājus bez papildu instrumentiem. Nostipriniet kabeli, izmantojot iebūvēto kabeļa pārvaldnieku un kabeļu saites stiepes samazināšanai, pēc tam uzlieciet putekļu aizsargapvalku, kad ports netiek izmantots.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet viendzīslas AWG 22/1 instalācijas kabeli (pārbaudītā konfigurācija) un nodrošiniet pareizu ekranējuma nepārtrauktību, lai saglabātu CAT 6A veiktspēju un PoE uzticamību. Izvairieties no atkārtotas pārmērīgas mehāniskās slodzes uz savienotāju, kas pārsniedz norādītos savienošanas ciklus un noturēšanas spēku.
