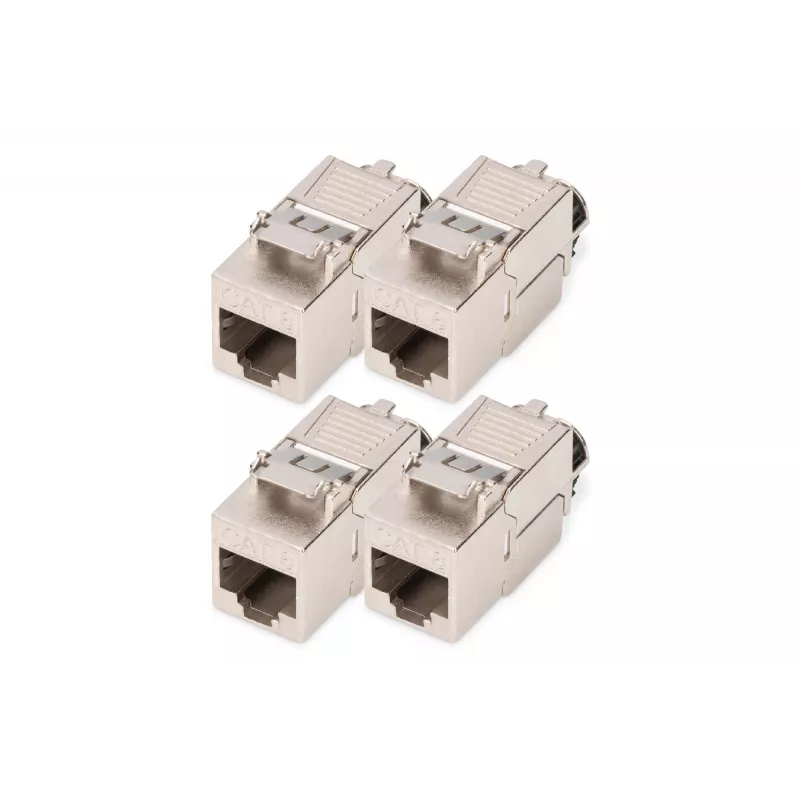

Digitus CAT 8.1 Keystone modulis, ekranēts, bezinstrumentu savienojums, 4 gab.

DIGITUS® DN-93816-4 ir ekranēts CAT 8.1 keystone modulis, kas paredzēts ātrdarbīgai 25/40GBase-T pārraidei datu centru Top-of-Rack (ToR) un Middle-of-Rack (MoR) kabeļu sistēmās. Tas atbalsta pastāvīgā posma garumus līdz 24 m un kanāla posma garumus līdz 30 m, piedāvājot kompaktus izmērus, kas ļauj sērijveidā uzstādīt 24 moduļus 483 mm (19") 1U panelī.

Priekšrocības

Ekranētā CAT 8.1 konstrukcija nodrošina uzlabotu signāla integritāti un samazinātus traucējumus prasīgām Ethernet vidēm. Bezinstrumentu montāžas savienojums vienkāršo uzstādīšanu un apkopi. Kompaktais keystone formāts ļauj blīvi izvietot paneļus un elastīgi izmantot standarta 19" 1U statņos.

Galvenās specifikācijas

• Standarts: 8.1 kategorija / 25/40GBase-T ISO/IEC 11801
• Frekvence: 2000 MHz
• Vadu atbalsts: AWG 22/1 – 26/7
• Pārraides diapazons: Pastāvīgais posms līdz 24 m; Kanāla posms līdz 30 m
• Montāža: Bezinstrumentu keystone modulis
• Saderība: 483 mm (19") 1U panelis, līdz 24 vienībām sērijā
• Zīmols / Modelis: DIGITUS® DN-93816-4

Lietošana

Ievietojiet keystone moduli saderīgā 19" paneļa izgriezumā un nostipriniet to, izmantojot bezinstrumentu fiksēšanas mehānismu. Terminējiet saderīgus AWG 22/1 līdz 26/7 kabeļus atbilstoši izvēlētajai kabeļu shēmai, ievērojot ekranējuma nepārtrauktību. Izmantojiet moduli norādītajos pastāvīgā un kanāla posma garumos, lai saglabātu 25/40GBase-T veiktspēju.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet moduli kopā ar ekranētu kabeļu sistēmu un nodrošiniet pareizu ekrāna zemējumu. Pārbaudiet posmu garumus un testējiet samontētos posmus ar atbilstošu sertifikācijas aprīkojumu, lai apstiprinātu atbilstību 8.1 kategorijas prasībām.
