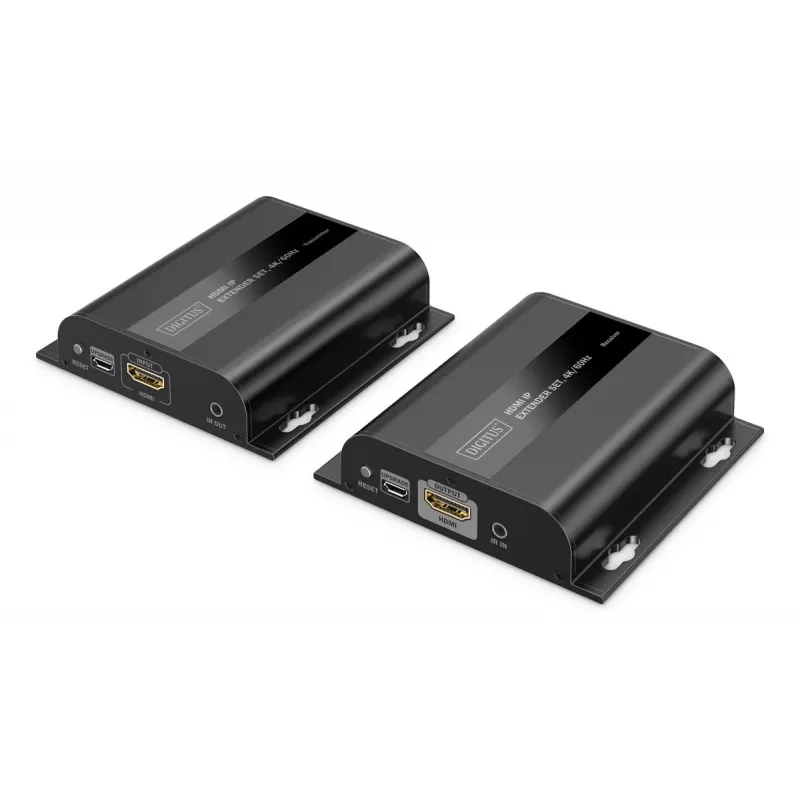

DIGITUS HDMI IP paplašinātāja komplekts — 4K/60 Hz, 120/200 m, viens uz daudziem, CAT, melns

DIGITUS AV raidītāja un uztvērēja HDMI IP paplašinātāja komplekts 4K/60 Hz ļauj pārraidīt HDMI AV signālus īpaši augstā 4K izšķirtspējā (4096 x 2160 pie 60 Hz) lielos attālumos. Punkts–punkts savienojumā tas atbalsta kabeļa garumu līdz 200 m, izmantojot CAT6 vai augstākas kategorijas tīkla kabeli. Sistēmu var arī paplašināt, izmantojot IP, uz punktu–daudzpunktu konfigurāciju, kas atbalsta līdz pat 253 uztvērējiem, un tā var izmantot esošo 1 G tīkla infrastruktūru ar kaskadēšanu caur komutatoriem, lai pagarinātu diapazonu ārpus viena posma. Komplektā ietilpst raidītājs (TX) un uztvērējs (RX), un tas atbalsta IR tālvadības komandu pārsūtīšanu un montāžu pie sienas elastīgai uzstādīšanai.

Priekšrocības

Paplašinātāja komplekts saglabā UHD attēla kvalitāti ar zemu pilnīgo aizturi (aptuveni 150–220 ms 4K/60 Hz režīmā) un atbalsta HDMI 2.0 un HDCP 2.2/1.4. Tas darbojas ar standarta CAT6 vai augstākas kategorijas kabeļiem, un tam ir kompakts metāla korpuss ar zemu enerģijas patēriņu. Konstrukcija ļauj izmantot esošo 1 G tīkla aprīkojumu mērogojamām, kaskadētām instalācijām, un papildu uztvērēja vienības (modelis DS-55352) var pievienot atsevišķi, lai izveidotu vairāku displeju sistēmas.

Piemērots:

• Profesionālām AV instalācijām un konferenču telpām
• Digitālajiem reklāmas displejiem un vairāku displeju sistēmām
• Mājas kinozālei un augstas izšķirtspējas multivides atskaņošanai
• Uzņēmumu vai izglītības iestādēm, kas izmanto esošo 1 G tīkla infrastruktūru

Galvenās specifikācijas

• Maks. izšķirtspēja: Ultra HD 4K/60 Hz (4096 x 2160p)
• Punkts–punkts maks. diapazons: 200 m (CAT6 vai augstāka)
• Punkts–daudzpunktu maks. diapazons: 120 m
• Maks. kaskādes diapazons sekcijā: 120 m
• Atbalsta CAT6 vai augstākas kategorijas tīkla kabeļus
• HDMI versija: 2.0
• HDCP: 2.2 / 1.4
• Maks. video joslas platums: 18 Gbps
• Aizture: 150–220 ms (4K/60 Hz); 80–130 ms (Full HD)
• Atbalsta līdz 253 uztvērēja vienībām
• Pie sienas montējams metāla korpuss, krāsa: melns
• Aizsardzība: īssavienojums, pārspriegums, ESD
• Raidītāja (TX) pieslēgvietas: 1× HDMI ieeja (4K/60 Hz), 1× RJ45 izeja (Gigabit Ethernet), 1× IR izeja, 1× līdzstrāvas 5 V/1 A barošanas ieeja, 1× Micro USB (programmaparatūras atjaunināšanai), atiestatīšanas poga, 3× statusa gaismas diodes
• Uztvērēja (RX) pieslēgvietas: 1× HDMI izeja (4K/60 Hz), 1× RJ45 ieeja (Gigabit Ethernet), 1× IR ieeja, 1× līdzstrāvas 5 V/1 A barošanas ieeja
• Darba temperatūra: -20 °C līdz 60 °C
• Enerģijas patēriņš: TX ≈ 3,5 W, RX ≈ 2,5 W
• Izmēri (viena vienība): 9,7 × 9,4 × 2,4 cm
• Svars: TX 156 g, RX 154 g

Lietošana

Pievienojiet HDMI avotu (atskaņotāju, datoru, televizora pierīci) raidītāja HDMI ieejai un raidītāja RJ45 izeju pievienojiet CAT6 (vai augstākas kategorijas) kabelim, kas iet uz uztvērēju. Pievienojiet uztvērēja RJ45 ieeju CAT kabelim un uztvērēja HDMI izeju displejam. Nodrošiniet 5 V līdzstrāvas barošanu gan raidītājam, gan uztvērējam. Vairāku displeju lietošanai pievienojiet raidītāju 1 G tīkla komutatoram un kaskadējiet papildu komutatorus vai uztvērējus pēc vajadzības. Izmantojiet IR portus, lai pārsūtītu tālvadības komandas starp avotu un displeju.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet augstas kvalitātes ekranētus CAT6 vai augstākas kategorijas kabeļus, ievērojiet noteiktos 120–200 m ierobežojumus atkarībā no topoloģijas un pārliecinieties, ka tīkla komutatori ir ar Gigabit jaudu, paplašinot sistēmu caur IP. Pievienojiet modeļa DS-55352 uztvērējus papildu displejiem un novietojiet vienības uz stabilas virsmas vai piestipriniet pie sienas, izmantojot montāžas punktus.
