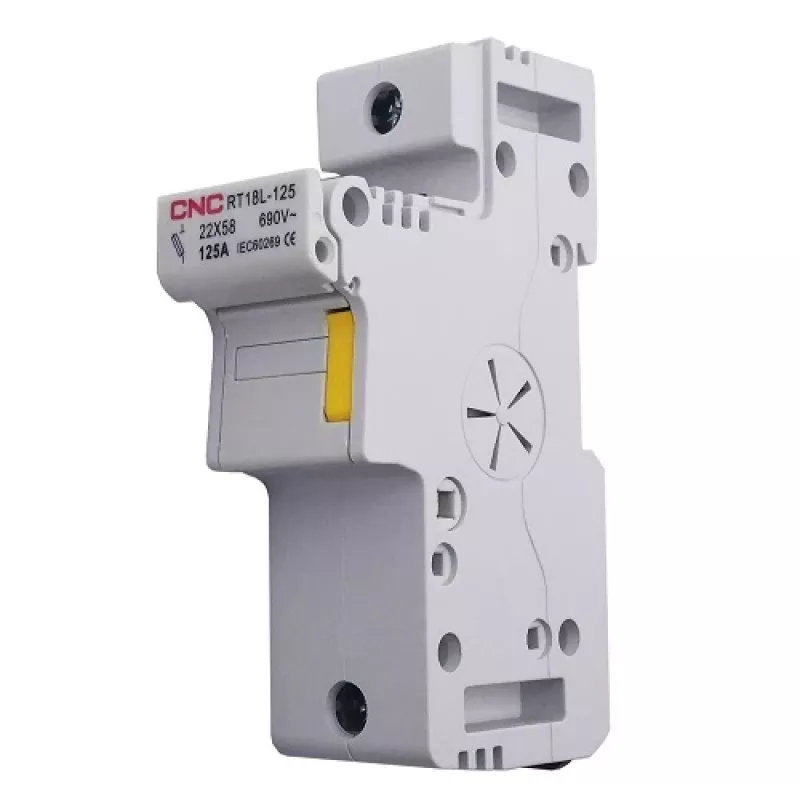

Drošinātāju turētājs CNC NV822485 1‑polu 690 V 125 A

Drošinātāju turētājs CNC NV822485 ir vienpola DIN sliedes montāžas turētājs, kas paredzēts 22×58 mm gG patronu drošinātājiem. Novērtēts līdz 690 V un ar nosacīto sildīšanas strāvu (CHC) 125 A, tas nodrošina drošu un standartiem atbilstošu veidu, kā nostiprināt un pieslēgt drošinātājus rūpniecības un komerciālos elektriskajos paneļos. Produkts atbilst IEC 60269 standartam un ir piemērots ķēžu aizsardzībai pret pārslodzēm un īssavienojumiem.

Priekšrocības

CNC NV822485 piedāvā kompaktu DIN sliedes dizainu ātrai uzstādīšanai uz 35 mm sliedes, vienkāršu drošinātāja nomaiņu un uzticamu elektrisko kontaktu vienam polam. Tā konstrukcija atbilst IEC 60269 prasībām un tai ir CE marķējums, nodrošinot savietojamību ar standarta 22×58 mm gG drošinātājiem un vienmērīgu veiktspēju līdz noteiktajam spriegumam un strāvas parametriem.

Piemērots

• Rūpnieciskie sadales un vadības paneļi
• Motora vadības ķēdes
• Komerciālie elektriskie sadales paneļi
• Lietojumiem, kuros nepieciešami 22×58 mm gG patronu drošinātāji

Galvenās specifikācijas

• Polu skaits: 1
• Nominālais spriegums: 690 V
• Nosacītā sildīšanas strāva (CHC): maks. 125 A
• Piemērots drošinātāja izmērs: 22 × 58 mm (gG)
• Montāža: DIN sliede, 35 mm
• Izmēri: 126 × 78 × 36 mm
• Standarti / Sertifikāti: IEC 60269, CE

Kā lietot

Uzstādiet drošinātāju turētāju uz standarta 35 mm DIN sliedes un nostipriniet to saskaņā ar paneļa vadu montāžas praksi. Ievietojiet saderīgu 22×58 mm gG patronu drošinātāju turētājā, līdz tas nofiksējas vietā, nodrošinot pareizu polaritāti un stingru kontaktu. Pievienojiet barošanas un slodzes vadus norādītajos termināļos, pievelciet ar norādīto griezes momentu termināļa tipam un vizuāli pārbaudiet montāžu, kā arī ar piemērotiem pārbaudes instrumentiem pirms ķēdes sprieguma pieslēgšanas.

Ieteikumi

Izmantojiet tikai drošinātājus, kas atbilst norādītajam 22×58 mm gG tipam, un nepārsniedziet nominālo spriegumu un CHC vērtības. Uzstādīšanu un apkopi veiciet saskaņā ar spēkā esošajiem elektriskajiem standartiem un to dara kvalificēts personāls. Nomainiet bojātus turētājus vai drošinātājus un pārbaudiet pareizu termināļa pievilkšanu, lai uzturētu uzticamu aizsardzību.
