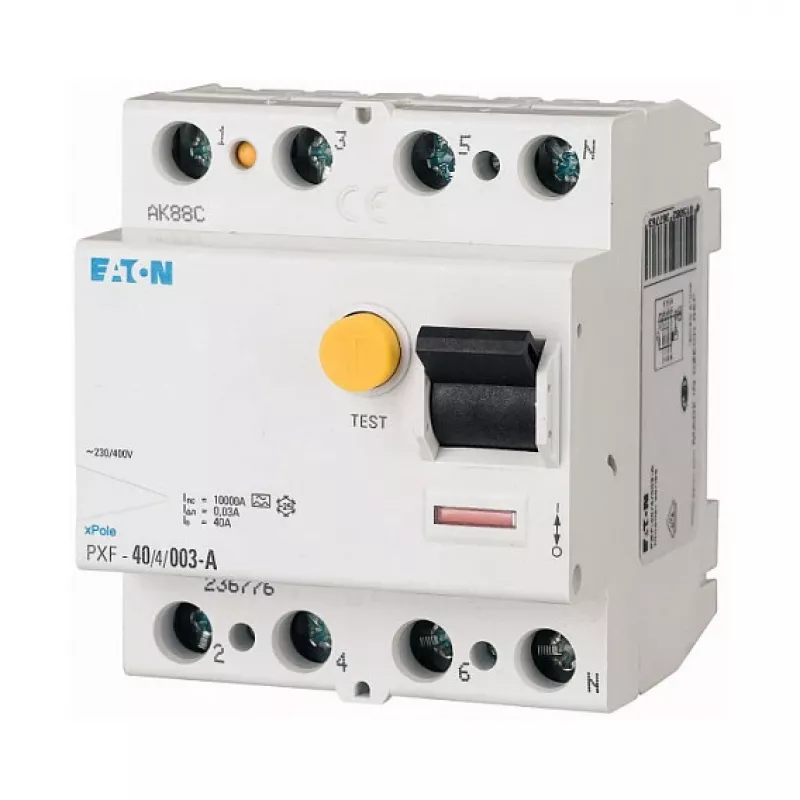

Eaton PXF-40/4/03-A Noplūdes strāvas aizsardzības slēdzis (RCCB), 40 A, 4 polu, 300 mA, A tips, 230/400 V AC

Elektriķi un sadales skapju montētāji, kas strādā ar trīsfāžu sadales paneļiem, bieži vien saskaras ar nepieciešamību izmantot uzticamu noplūdes strāvas aizsardzības ierīci, kas spēj darboties ar augstākiem noplūdes sliekšņiem bez liekas atslēgšanās. Eaton PXF-40/4/03-A ir 4 polu RCCB ar nominālo strāvu 40 A un 300 mA noplūdes strāvas jutību, padarot to piemērotu rūpnieciskām un komerciālām instalācijām, kurās ir iekārtas ar raksturīgu noplūdi. Ierīce nosaka sinusoidālas maiņstrāvas noplūdes un pulsējošas līdzstrāvas kļūdas (A tips), nodrošinot aizsardzību pret bīstamiem zemējuma defektiem, vienlaikus samazinot nevēlamus pārtraukumus.

Galvenās specifikācijas

• Ierīces tips: Noplūdes strāvas aizsardzības slēdzis (RCCB)
• Nominālā strāva (In): 40 A
• Polu skaits: 4
• Nominālā noplūdes strāva (IΔn): 300 mA
• Noplūdes strāvas veids: A tips
• Nominālais spriegums: 230/400 V AC
• Frekvence: 50/60 Hz
• Montāža: DIN sliede
• Nosacītā īsslēguma strāva: 10 kA (ar 63 A gG/gL drošinātāju)
• Nominālā pārslēgšanas spēja (IΔm): 500 A
• Nominālais impulsa izturības spriegums: 4 kV
• Aizsardzības pakāpe: IP20 (spailes), IP40 (uzstādīts)
• Darba temperatūra: -25 līdz +40 °C
• Spaiļu šķērsgriezums: 1,5–35 mm²
• Standarti: IEC/EN 61008
• Platums: 4 moduļi
• Testa poga: Jā

Kāpēc izvēlēties šo

PXF-40/4/03-A apvieno robustu konstrukciju ar uzticamu defektu noteikšanu. Tā 300 mA jutība ir ideāla ķēdēm ar lielākām noplūdes strāvām, novēršot nevajadzīgu dīkstāvi, vienlaikus aizsargājot pret ugunsgrēka risku un elektriskās strāvas triecienu. A tipa klasifikācija nodrošina reakciju gan uz maiņstrāvas, gan pulsējošas līdzstrāvas noplūdēm, kas ir prasība daudzām mūsdienu slodzēm. Ar plašu darba temperatūras diapazonu un augstu īsslēguma izturību tā ir veidota prasīgām vidēm.

Ideāli lietošanas gadījumi

• Trīsfāžu ķēžu aizsardzība rūpnieciskajos vadības paneļos
• Komerciālās ēkās ar iekārtām, kurām ir tendence uz noplūdes strāvām
• Sadales paneļi, kuriem nepieciešama 4 polu noplūdes strāvas aizsardzība
• Instalācijas, kurās A tipa RCCB ir noteikti normatīvajos aktos

Noderīga informācija

Šis RCCB ir paredzēts montāžai uz DIN sliedes un aizņem 4 moduļu vietu. Tam ir testa poga regulārām funkcionalitātes pārbaudēm. Ierīce nav piemērota gludu līdzstrāvas noplūžu noteikšanai; šādiem lietojumiem apsveriet B tipa RCCB. Vienmēr uzstādiet saskaņā ar vietējiem elektroinstalācijas noteikumiem un nodrošiniet pareizu koordināciju ar augšējo pārstrāvas aizsardzību.
