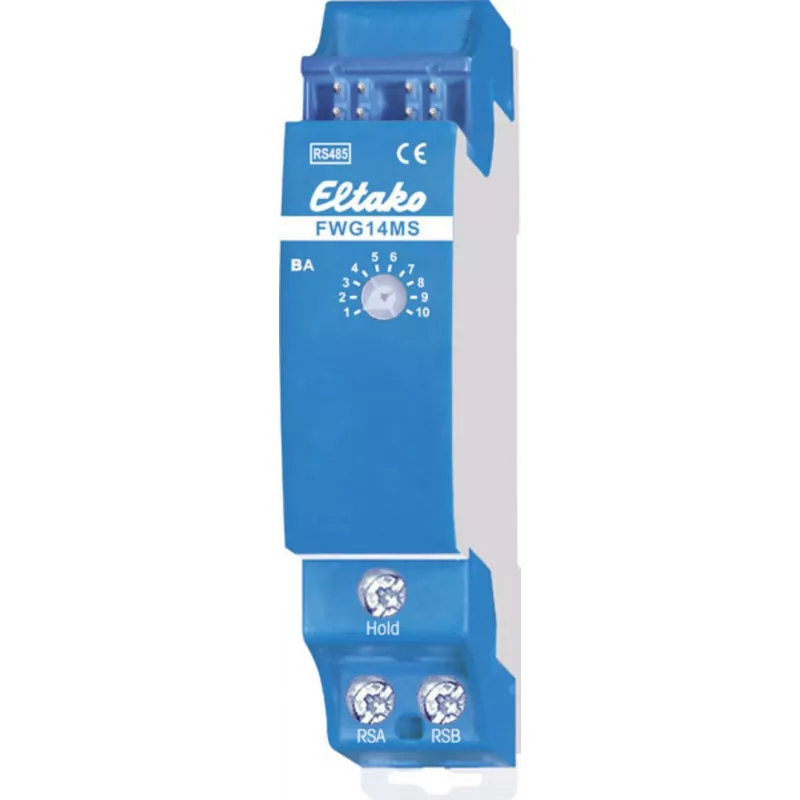

Eltako FWG14MS bezvadu vārteja DIN sliedei, RS485 kopne, 868.3 MHz 30014072

Ēku automatizācijas integratori un elektriķi paļaujas uz Eltako FWG14MS, lai savienotu bezvadu Eltako-Funk ierīces ar vadu RS485 kopni dzīvojamo un komerciālo ēku instalācijās. Uzstādīts uz standarta DIN sliedes, šis kompaktais 1 TE modulis nodrošina divvirzienu saziņu starp līdz 128 bezvadu izpildmehānismiem un sensoriem, ja to savieno pārī ar FAM14 kontrolieri, padarot to par stūrakmeni mērogojamām viedās ēkas sistēmām.

Galvenās specifikācijas

• Bezvadu protokols: Eltako-Funk (uz EnOcean bāzes) ar 868.3 MHz
• Vadu saskarne: RS485 kopne, barošana 12V DC (maks. 20 mA) no kopnes
• Montāža: DIN sliede EN 60715 TH35, moduļa platums 1 TE (18 mm)
• Funkcijas: Vārteja, pārslēdzams atkārtotājs, divvirzienu saziņa, telegrammu filtrēšana
• Darbības rādiuss: līdz 30 m iekštelpās, 100 m ārpus telpām
• Darba temperatūra: no -20°C līdz +50°C, aizsardzības klase IP20
• Saderība: Eltako bezvadu izpildmehānismi/sensori un 14. sērijas kopnes komponenti

Kāpēc izvēlēties

FWG14MS novērš nepieciešamību pēc atsevišķiem bezvadu-uz-vadu pārveidotājiem, ietaupot vietu un vadu savienojumu darbu. Tā atkārtotāja funkcija paplašina bezvadu pārklājumu sarežģītos izkārtojumos, savukārt telegrammu filtrēšana samazina kopnes noslodzi, nodrošinot uzticamu darbību. Konfigurācija, izmantojot Eltako PCT14 programmatūru caur FAM14, nodrošina nevainojamu integrāciju esošajos projektos.

Ideāli lietošanas gadījumi

• Bezvadu slēdžu un sensoru modernizēšana ēkās ar esošo Eltako kopnes infrastruktūru
• Bezvadu darbības rādiusa paplašināšana lielās mājās vai birojos, izmantojot atkārtotāja režīmu
• Līdz 128 bezvadu ierīču centralizēta vadība vienā DIN sliedes skapī
• Apgaismojuma, apkures un drošības ierīču uzraudzība un vadība no centrālā kontroliera

Noderīga informācija

FWG14MS ir paredzēts lietošanai iekštelpās (IP20), un tam nepieciešams ārējs 12V DC barošanas avots no RS485 kopnes, ko parasti nodrošina FAM14. Tā termoplastiskais korpuss nodrošina izturību, un 18 mm platums ļauj uzstādīt pat pārpildītos sadales skapjos. Lai nodrošinātu optimālu veiktspēju, novietojiet vārteju centrāli attiecībā pret bezvadu ierīcēm un izvairieties no metāla šķēršļiem.
