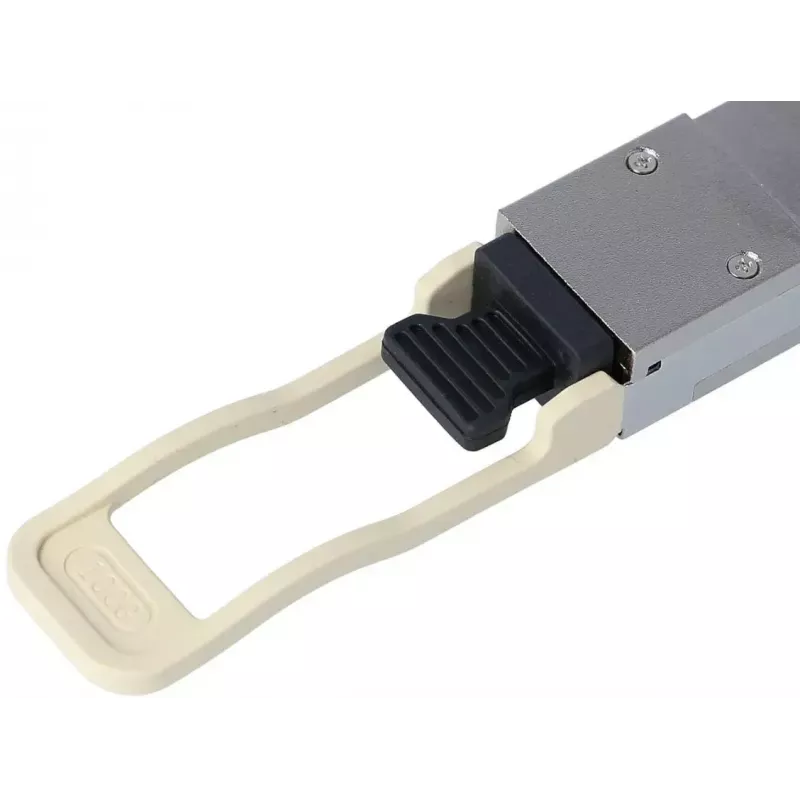

Fiber optiskā uztvērēja modulis BlueOptics 740-099582-BO QSFP28 MTP/MPO

BlueOptics 740-099582-BO QSFP28 MTP/MPO optiskās šķiedras uztvērēja modulis ir izstrādāts ātrdarbīgai 100 G datu pārraidei pa daudzmodu šķiedru. Modulis izmanto QSFP28 saskarni un MTP/MPO savienotāju, un tā alumīnija korpuss nodrošina kompaktu, vieglu formas faktoru ar produkta svaru aptuveni 40 g. Tas atbalsta īsa attāluma daudzmodu optiskos savienojumus un ir paredzēts integrēšanai tīkla iekārtās, kas pieņem QSFP28 uztvērējus.

Priekšrocības

Modulis nodrošina standartizētu QSFP28 savienojumu un MTP/MPO optisko saskarni paralēlajiem daudzšķiedru savienojumiem, ļaujot pārraidīt apkopotus 100 G signālus pa daudzmodu šķiedru. Tā alumīnija konstrukcija apvieno mazu svaru un mehānisku izturību plauktos montējamām un šasijas tīkla ierīcēm. Dizains atbilst MSA saderīgiem formas faktoriem, lai maksimāli palielinātu savietojamību ar sistēmām, kas atbalsta QSFP28 uztvērējus ar MTP/MPO savienotājiem.

Piemērots

• Ātrdarbīgi datu centru augšupsaites un slēdžu-savienojumi starp slēdžiem
• Serveru fermu starpsavienojumi, kam nepieciešami 100 G daudzmodu savienojumi
• Īsa attāluma apkopošanas savienojumi uzņēmumu tīklos
• Vidēm, kur izmanto MTP/MPO komutācijas sistēmas un optiskos komutācijas paneļus

Galvenās specifikācijas

• Saskarnes veids: QSFP28
• Optiskais savienotājs: MTP/MPO (daudzšķiedru paralēlais)
• Optiskais vide: daudzmodu šķiedra (īsa attāluma lietojumiem)
• Korpusa materiāls: alumīnijs
• Svars: 0,04 kg

Kā lietot

Instalējiet uztvērēju saderīgā QSFP28 slotā tīkla slēdžos, maršrutētājos vai citā aparatūrā, ievērojot pārdevēja karstās pieslēgšanas un ESD apstrādes procedūras. Pievienojiet MTP/MPO daudzmodu šķiedras savienotājvadu uztvērēja MTP/MPO portam, nodrošinot pareizu šķiedru polaritāti un izlīdzinājumu. Pirms savienojuma aktivizēšanas pārliecinieties, ka resursdatora ierīces programmaparatūra un draiveru iestatījumi atbalsta QSFP28 uztvērējus un paredzēto 100 G protokolu. Veiciet savienojuma inicializāciju un, ja pieejams, pārbaudiet optisko jaudu un signāla statusu, izmantojot resursdatora diagnostiku.

Ieteikumi

Lai sasniegtu optimālu veiktspēju, izmantojiet sertificētus daudzmodu MTP/MPO savienotājvadus un uzturiet tīras savienotāju gala virsmas. Pārbaudiet, vai mērķa aparatūra atbalsta QSFP28 MTP/MPO uztvērējus, un iespējojiet jebkuru nepieciešamo digitālo diagnostikas monitoringu (DDM/DOM) resursdatora ierīcē, lai uzraudzītu optiskos parametrus un atvieglotu problēmu novēršanu.
