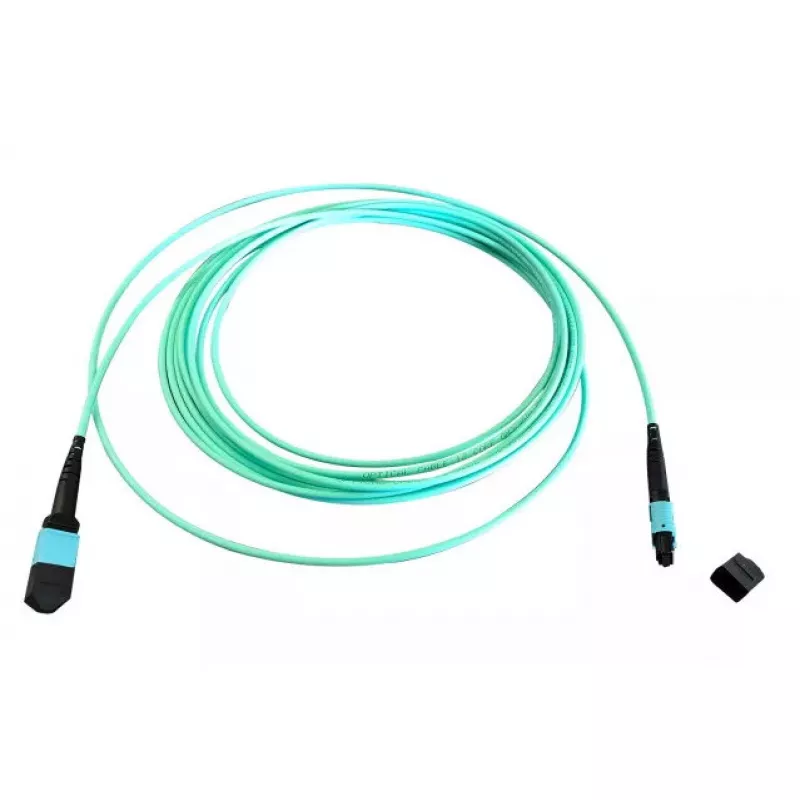

Fibre optic MTP kabelis EFB Elektronik MTPF12MTPFOM3-5-A — OM3, 50 µm, 5 m, Aqua

EFB Elektronik MTPF12MTPFOM3-5-A ir 5 m garš ūdens krāsā veidots optisko šķiedru MTP–MTP kabelis, kas paredzēts daudzmodu OM3 tīkliem ar 50 µm serdes diametru. Tas nodrošina augsta blīvuma paralēlo savienojamību, izmantojot MTP/MPO galus, un ir paredzēts datu centru starpsavienojumiem, savienošanai starp slēdžiem vai plāksteru paneļiem, kā arī īsiem līdz vidēja garuma savienojumiem, kur nepieciešama uzticama daudzmodu pārraide ar lielu datu pārraides ātrumu.

Priekšrocības

Kabelis apvieno OM3 daudzmodu veiktspēju ar MTP augsta blīvuma savienotāja formātu, lai atbalstītu paralēlo optiku un daudzkanālu raiduztvērējus. Tā 50 µm serdes daudzmodu šķiedras ir optimizētas viļņu garumiem, ko izmanto īsa attāluma liela ātruma savienojumos. Ūdens krāsas ārējais apvalks veicina ātru vizuālu OM3 kabeļu identifikāciju strukturētās elektroinstalācijas vidēs, un rūpnīcā terminētie MTP gali samazina uzstādīšanas darbu uz vietas un palīdz nodrošināt konsekventus ievades zudumus un polaritātes izlīdzināšanu.

Piemērots

• Datu centru savienojumiem starp slēdžiem un no slēdža uz plāksteru paneli
• Paralēlās optikas raiduztvērēju savienojumiem (piem., 40G/100G moduļiem)
• Augsta blīvuma optiskās šķiedras mugurkaula un krustenisko savienojumu instalācijām
• Īsiem līdz vidēja attāluma daudzmodu optiskās šķiedras savienojumiem statīvos un starp iekārtu telpām

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu
• Serdes diametrs: 50 µm
• Savienotāja tips: MTP uz MTP (daudzšķiedru MPO stila augsta blīvuma savienotāji)
• Garums: 5 metri
• Apvalka krāsa: Ūdens krāsa (OM3 identifikācija)
• Piemērotais viļņu garuma diapazons: tipiski daudzmodu viļņu garumi (850 nm / 1300 nm)
• Pielietojums: īsa attāluma liela ātruma daudzmodu savienojumi un paralēlā optika

Kā lietot

Uzstādiet MTP–MTP kabeli, izlīdzinot MTP savienotāju atslēgas un vadotnes tapas ar atbilstošajiem portiem raiduztvērējos vai plāksteru paneļos, pirms ievietošanas nodrošinot pareizu polaritāti un orientāciju. Izvadiet kabeli caur optisko šķiedru vadības teknēm vai kanāliem, lai izvairītos no stingrām līkumiem un mehāniskā sprieguma; ievērojiet ieteicamo minimālo liekuma rādiusu daudzmodu šķiedrai. Pēc uzstādīšanas veiciet optisko zudumu un nepārtrauktības testēšanu, lai pārbaudītu pilnīgu veiktspēju un pareizu kanālu kartēšanu.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli, lai novērstu savienotāju gala virsmu piesārņošanu; izmantojiet putekļu vāciņus, kad savienotāji nav savienoti, un pirms savienošanas notīriet gala virsmas ar piemērotu optisko šķiedru tīrīšanas rīku. Lai iegūtu vislabāko veiktspēju augsta blīvuma vidēs, plānojiet kabeļu izvadi un polaritāti atbilstoši raiduztvērēju un vadu instalācijas prasībām, kā arī ievērojiet ražotāja vadlīnijas par liekuma rādiusu un savienotāja novietojumu, lai ievades zudumi un atgriešanās zudumi saglabātos paredzētajās robežās.
