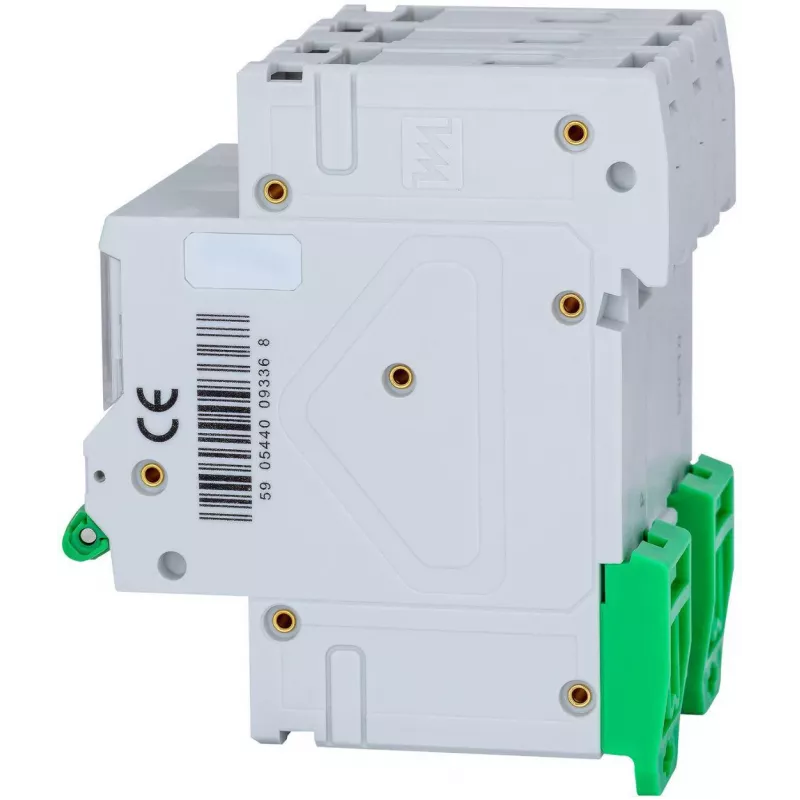

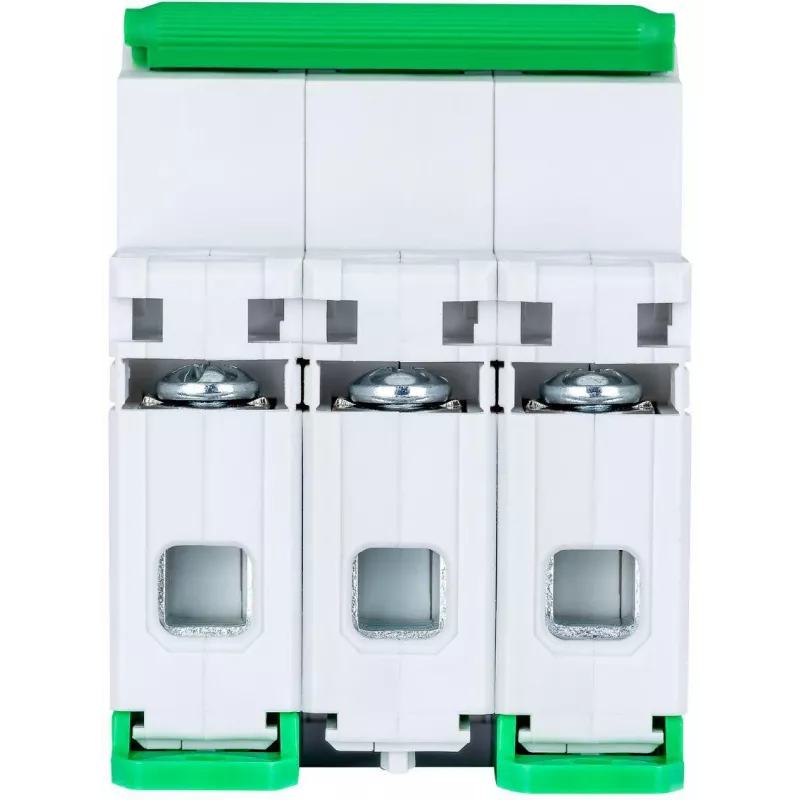

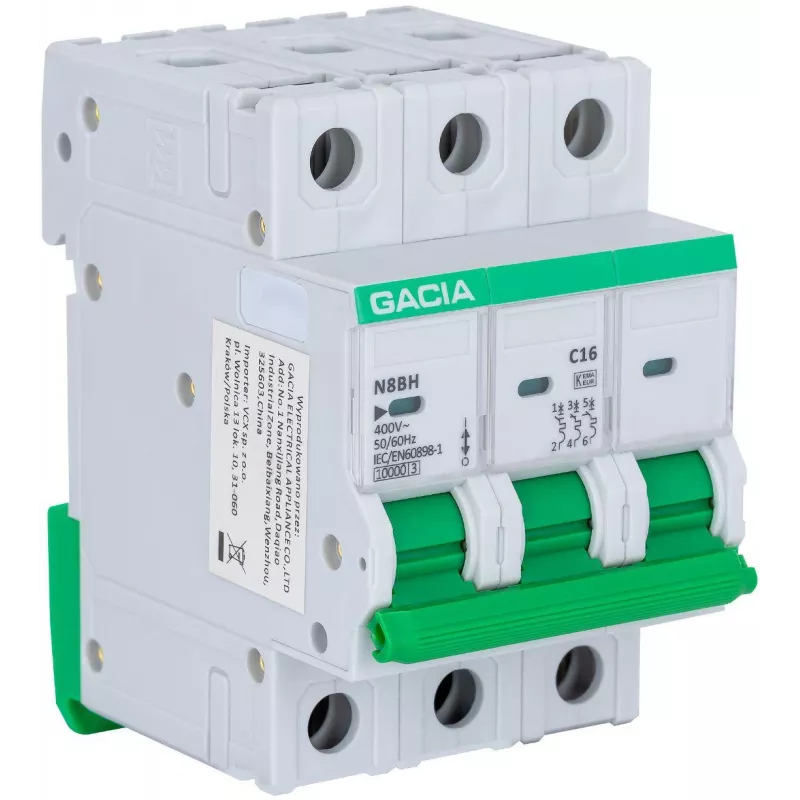

GACIA N8BH 10kA C 3P 25A Miniature Circuit Breaker (MCB)

GACIA N8BH 10kA C 3P 25A ir augstas veiktspējas mini slēdzis (MCB), kas paredzēts uzticamai pārslodzes un īssavienojuma aizsardzībai elektroinstalācijās. Ar nominālo pārrāvuma spēju 10 kA un C-raksturlīkni tas ir ideāli piemērots ķēžu aizsardzībai ar mērenām ieslēgšanas strāvām, piemēram, apgaismojuma un sadales paneļiem. Šis 3-polu MCB atbilst IEC/EN 60898-1 standartiem un ir piemērots montāžai uz DIN sliedes.

Priekšrocības

Robusta termomagnētiskā aizsardzība nodrošina drošu darbību pārslodzes un īssavienojuma apstākļos. C-raksturlīkne (5-10x In) nodrošina lielisku selektivitāti vispārējas nozīmes lietojumos. Enerģijas ierobežošanas klase 3 samazina sprieguma pārspriegumu ietekmi uz lejupējo iekārtu. Skaidrs ON/OFF pozīcijas indikators vienkāršo apkopi.

Piemērots

• Dzīvojamo un komerciālo ēku sadales paneļiem
• Apgaismojuma ķēdēm, kontaktligzdām un maziem motoriem
• Rūpnieciskajiem vadības paneļiem, kur nepieciešama uzticama atzaru aizsardzība

Galvenie tehniskie parametri

• Produkta veids: Mini slēdzis (MCB)
• Polu skaits: 3P (3-polu)
• Nominālā strāva (In): 25 A
• Raksturlīkne: C-raksturlīkne
• Nominālā pārrāvuma spēja (Icn): 10 kA
• Nominālais spriegums (Ue): 400 V AC
• Nominālā frekvence: 50/60 Hz
• Montāžas veids: DIN sliede (EN 60715)
• Standartu atbilstība: IEC/EN 60898-1
• Enerģijas ierobežošanas klase: 3
• Elektriskā darbības ilgums: ≥ 6 000 ciklu
• Mehāniskā darbības ilgums: ≥ 10 000 ciklu
• Terminālu kapacitāte: 1-25 mm² (ciets/daudzdzīslu)
• Aizsardzības pakāpe (termināli): IP20
• Darba temperatūras diapazons: -25°C līdz +55°C
• Uzglabāšanas temperatūras diapazons: -40°C līdz +70°C
• Indikators: ON/OFF pozīcijas indikators
• Īssavienojuma atbrīvošanas veids: Termomagnētiskais

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, uzstādīšanas laikā ievērojiet pareizos griezes momenta iestatījumus un izmantojiet atbilstošus kabeļu izmērus. Šis MCB ir uzticama izvēle ķēžu aizsardzībai saskaņā ar mūsdienu elektriskajiem standartiem.
