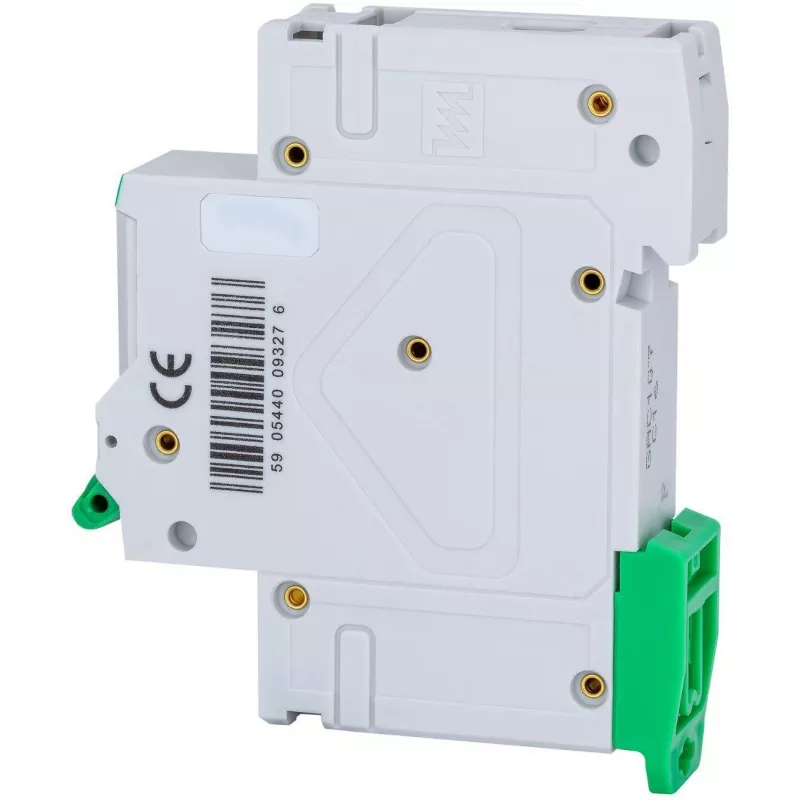

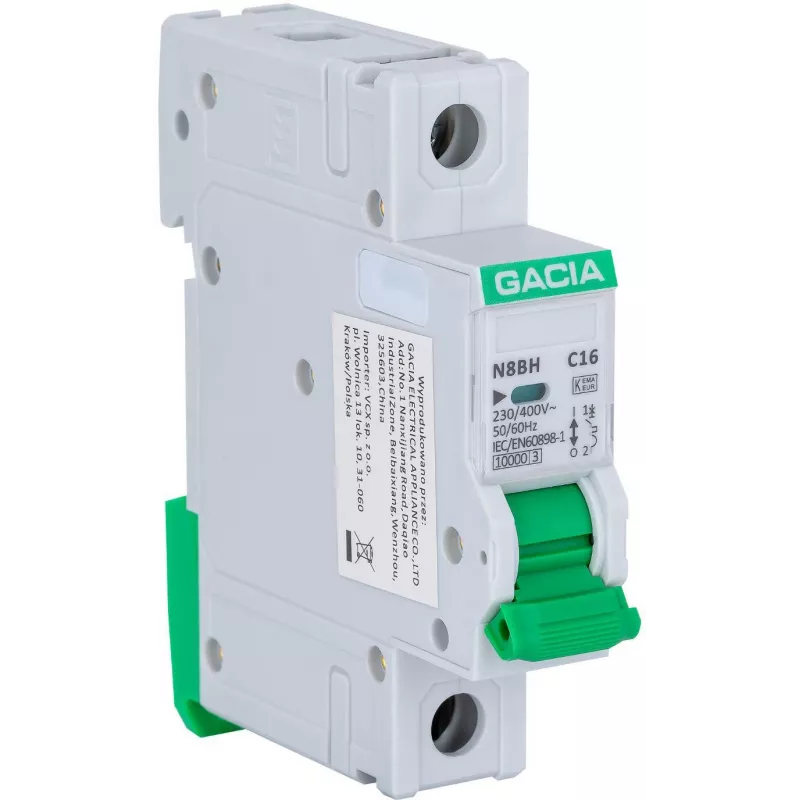

GACIA N8BH 10kA C līkne vienpola 25A Miniatūrs automātslēdzis

Elektriskas pārslodzes un īssavienojumi var radīt nopietnus bojājumus elektroinstalācijai un pievienotajām iekārtām, izraisot dārgus remontus un potenciālus drošības apdraudējumus. GACIA N8BH 10kA C 1P 25A automātiskais slēdzis (MCB) nodrošina uzticamu aizsardzību dzīvojamām un komerciālām ķēdēm, automātiski atslēdzot barošanu, ja pārstrāvas pārsniedz drošus līmeņus. Ar nominālo strāvu 25 A un pārrāvuma spēju 10 kA tas aizsargā instalācijas gan pret termiskām pārslodzēm, gan magnētiskiem īssavienojumiem.

Kam tas paredzēts

Šis MCB ir ideāli piemērots elektriķiem, sadales paneļu montētājiem un apkopes speciālistiem, kuriem nepieciešama uzticama pārstrāvas aizsardzība sadales skapjos, patērētāju sadalēs un vadības paneļos. Tas ir piemērots lietojumiem ar mērenām ieslēgšanas strāvām, piemēram, apgaismojuma ķēdēm, kontaktligzdu ķēdēm un maziem motoriem, kur C līknes atslēgšanas raksturlīkne novērš nevajadzīgu atslēgšanos, vienlaikus nodrošinot ātru reakciju uz reāliem bojājumiem.

Galvenās īpašības

• Viena pola konstrukcija 230 V maiņstrāvas ķēdēm, aizņem tikai 18 mm (1 moduli) no DIN sliedes.
• C atslēgšanas līkne: magnētiskā atslēgšana darbojas pie 5–10 reizēm no nominālās strāvas, ideāli piemērota vispārējas nozīmes slodzēm.
• Augsta pārrāvuma spēja 10 kA saskaņā ar IEC/EN 60898-1, nodrošinot drošu smagu īssavienojumu pārtraukšanu.
• Enerģijas ierobežošanas klase 3, samazina caurlaidības enerģiju un aizsargā lejupējās iekārtas.
• Skaidrs IESLĒGTS/IZSLĒGTS pozīcijas indikators ātrai stāvokļa identificēšanai.
• Skrūvju spailes pieņem vadītājus no 1 līdz 25 mm², nodrošinot drošu un daudzpusīgu savienojumu.

Specifikācijas

• Nominālā strāva: 25 A
• Polu skaits: 1P
• Atslēgšanas līkne: C
• Nominālā pārrāvuma spēja (Icn): 10 kA
• Nominālais spriegums: 230 V maiņstrāva
• Nominālā frekvence: 50/60 Hz
• Montāža: DIN sliede (EN 60715 TH35)
• Standarts: IEC/EN 60898-1
• Aizsardzības pakāpe: IP20
• Spaiļu jauda: 1-25 mm²
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Darba temperatūra: -25°C līdz +50°C
• Enerģijas ierobežošanas klase: 3
• Moduļa platums: 18 mm (1 modulis)

Padomi

Lai nodrošinātu optimālu aizsardzību, izvēlieties MCB ar nominālo strāvu nedaudz virs ķēdes normālās darba strāvas, bet zemāku par maksimālo strāvu, ko elektroinstalācija var droši izturēt. C līkne ir piemērota lielākajai daļai vispārējas nozīmes ķēžu; izmantojiet B līkni tīri omiskām slodzēm vai D līkni iekārtām ar augstu ieslēgšanas strāvu.
