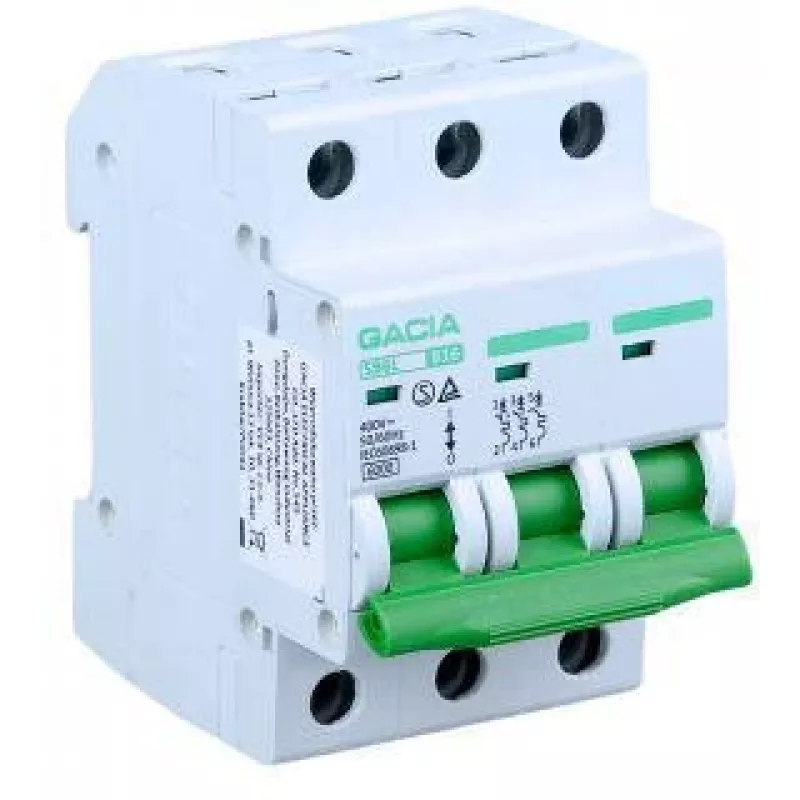

GACIA SB6L B 3P 16A Miniature Circuit Breaker MCB 3-Pole 16A 6kA B-Curve

GACIA SB6L B 3P 16A ir augstas kvalitātes miniaturizēts slēdža automāts (MCB), kas paredzēts uzticamai pārstrāvas un īssavienojuma aizsardzībai elektroinstalācijās. Ar 3 polu konfigurāciju, 16 A nominālo strāvu, B raksturlīknes atslēgšanas raksturlīkni un 6 kA pārrāvuma spēju šis MCB nodrošina drošību un veiktspēju dzīvojamo un komerciālo objektu lietojumos.

Priekšrocības

Šis MCB piedāvā termomagnētisko aizsardzību, kompaktu DIN sliedes montāžu un atbilstību IEC/EN 60898-1 standartiem. Tā B raksturlīkne ir ideāli piemērota ķēžu aizsardzībai ar pretestības vai nelielām induktīvām slodzēm, nodrošinot ātru reakciju uz īssavienojumiem, vienlaikus novēršot nevajadzīgu atslēgšanu.

Piemērots

• Dzīvojamo un komerciālo objektu elektrosadales paneļiem
• Apgaismojuma ķēdēm, kontaktligzdām un mazo ierīču aizsardzībai
• Sadales skapjiem, kur nepieciešama 3 polu aizsardzība

Galvenie tehniskie parametri

• Produkta veids: Miniaturizēts slēdža automāts (MCB)
• Polu skaits: 3P (3 poli)
• Nominālā strāva: 16 A
• Atslēgšanas raksturlīkne: B raksturlīkne
• Nominālā pārrāvuma spēja: 6 kA
• Nominālais spriegums (AC): 230/400 V AC
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede
• Standartu atbilstība: IEC/EN 60898-1
• Elektriskā noturība: 10 000 ciklu
• Mehāniskā noturība: 20 000 ciklu
• Savienotāju tips: Skrūvju spailes
• Spaiļu kapacitāte: 1-25 mm² (ciets/daudzdzīslu)
• Aizsardzības pakāpe: IP20 (spailes)
• Darba temperatūras diapazons: -25°C līdz +55°C
• Piesārņojuma pakāpe: 2
• Enerģijas ierobežošanas klase: 3
• Īssavienojuma atbrīvošanas veids: Termomagnētiskais
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Nominālais izolācijas spriegums (Ui): 500 V

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, uzstādīšanu jāveic kvalificētam elektriķim. Izmantojiet atbilstošus vadu izmērus un griezes momenta iestatījumus saskaņā ar spaiļu specifikācijām. Šis MCB ir piemērots lietošanai sadales skapjos ar noteiktajā diapazonā esošu apkārtējās vides temperatūru.
