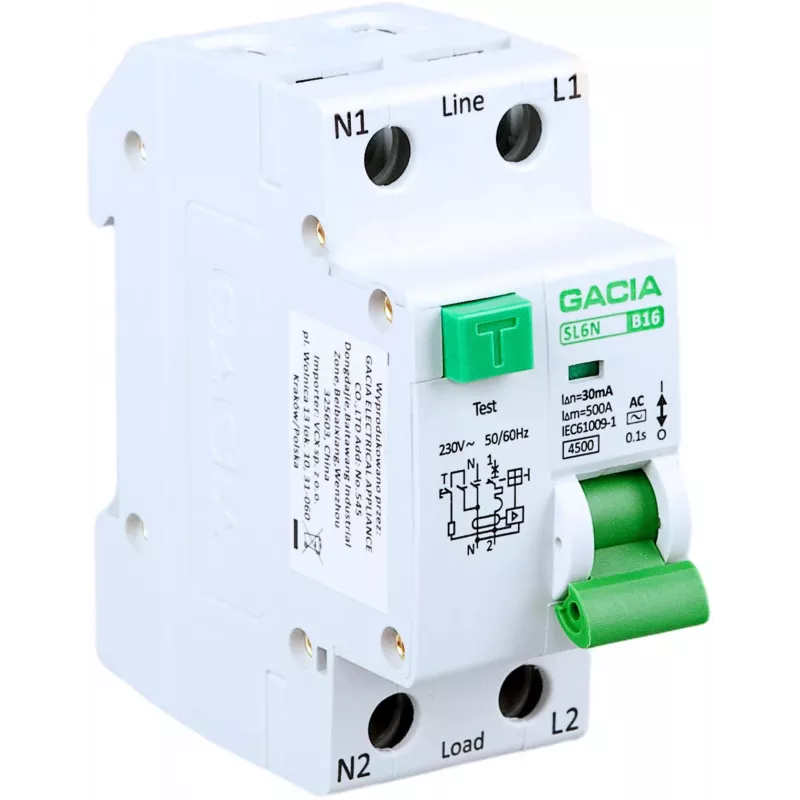

GACIA SL6N RCBO 1P+N B16A 30mA Type AC Strāvas aizsargs ar pārsprieguma aizsardzību

GACIA SL6N ir augstas kvalitātes diferenciālais automātiskais slēdzis ar pārsprieguma aizsardzību (RCBO), kas paredzēts uzticamai aizsardzībai dzīvojamo un komerciālo elektroinstalāciju lietojumos. Šī 1P+N ierīce apvieno pārsprieguma aizsardzību (B līkne) un diferenciālo aizsardzību (30 mA, AC tips) kompaktā 2 moduļu (36 mm) DIN sliedes montāžas blokā. Tā nodrošina aizsardzību pret elektrošoku un ugunsbīstamību, ko izraisa zemējuma defekti, kā arī aizsargā ķēdes no pārslodzēm un īssavienojumiem.

Priekšrocības

Apvienota pārsprieguma un diferenciālā aizsardzība vienā ierīcē ietaupa vietu un vienkāršo uzstādīšanu. B līknes atslēgšanas raksturlīkne ir ideāli piemērota pretestības un induktīvām slodzēm ar zemām ieslēgšanas strāvām, piemēram, apgaismojumam un vispārējas nozīmes kontaktligzdām. AC tipa jutība nosaka sinusoidālas maiņstrāvas noplūdes strāvas, nodrošinot būtisku aizsardzību standarta ķēdēm. Nominālā atslēgšanas spēja 6 kA garantē robustu darbību bojājumu apstākļos.

Piemērots

• Dzīvojamo māju elektrosadales paneļiem
• Komerciālo ēku sadales skapjiem
• Apgaismojuma ķēdēm
• Vispārējas nozīmes kontaktligzdu ķēdēm
• Mazo ierīču ķēdēm

Galvenie tehniskie parametri

• Nominālā strāva: 16 A
• Diferenciālās strāvas jutība: 30 mA
• Atslēgšanas raksturlīkne: B līkne
• Polu skaits: 1P+N (1 aizsargāts pols + komutēts neitrāls)
• Diferenciālās strāvas tips: AC tips
• Nominālais spriegums: 230 V AC
• Nominālā frekvence: 50/60 Hz
• Nominālā īssavienojuma atslēgšanas spēja (Icn): 6 kA
• Montāžas veids: DIN sliede
• Moduļa platums: 2 moduļi (36 mm)
• Elektriskā izturība: ≥ 10 000 ciklu
• Mehāniskā izturība: ≥ 20 000 ciklu
• Terminālu kapacitāte: 1-25 mm² (elastīgs/ciets)
• Darba temperatūra: -25°C līdz +55°C
• Aizsardzības pakāpe: IP20 (termināli)
• Standarts: IEC/EN 61009-1
• Savienojuma veids: Skrūvju termināli

Ieteikumi

Lai nodrošinātu optimālu drošību, vienmēr uzstādiet RCBO saskaņā ar vietējiem elektroinstalācijas noteikumiem. Pārliecinieties, ka ierīce ir piemērota konkrētās ķēdes īpašībām un vides apstākļiem. Ieteicams regulāri pārbaudīt diferenciālās aizsardzības funkciju, lai pārliecinātos par pareizu darbību.
